在小型智能硬件、桌面级自动化装置、精密传动模组的开发过程中,动力单元的选型往往直接决定整套设备的运行稳定性与空间利用率,这类场景对动力部件的体积、输出扭矩、运行噪音都有极为严苛的要求,常规尺寸的减速电机很难在狭小安装空间内同时满足扭矩输出与转速匹配的需求。这款微型减速电机的结构设计,正是针对小空间大传动比的应用场景展开,整套传动结构采用金属齿轮组作为减速核心,区别于常规塑料齿轮减速结构,金属齿轮的啮合强度更高,在频繁正反转、短时过载的工况下,齿面磨损量更小,能长期保持传动精度,不会出现塑料齿轮常见的齿形形变、跳齿等问题。

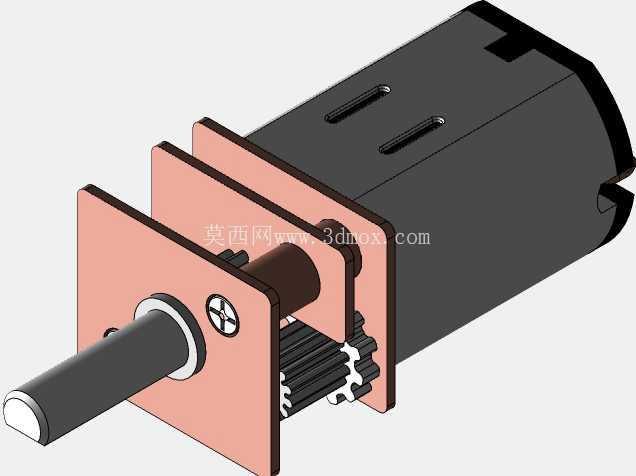

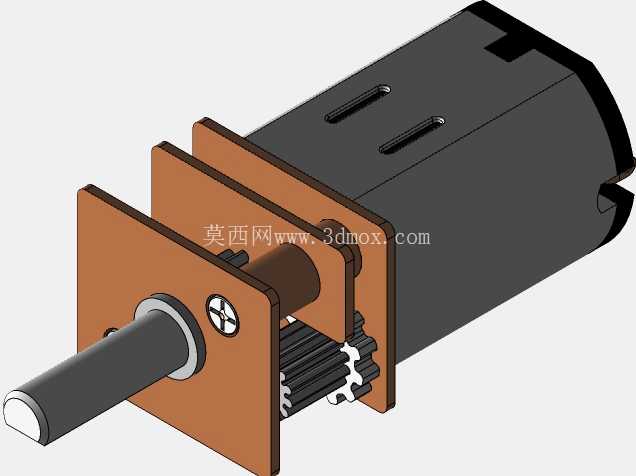

从结构布局来看,电机本体与减速箱采用同轴串联的布置方式,输出轴从减速箱端盖中心伸出,端板上预留的安装孔位可以直接与设备支架通过螺丝锁附,不需要额外设计转接法兰,能大幅降低配套设备的结构设计复杂度。设计过程中,齿轮组的排布经过多轮啮合间隙校核,每一级齿轮的模数、齿宽都匹配对应传动级的扭矩载荷,靠近电机输出轴的高速级齿轮采用小模数设计,降低高速运转下的啮合噪音,靠近输出轴的低速级齿轮适当增加齿宽,承受放大后的输出扭矩,避免低速重载下出现断齿风险。输出轴采用单端延长的设计,轴端做了平面倒角处理,既可以直接套装传动轮、摇臂等执行部件,也能通过顶丝固定的方式与负载连接,不会出现轴与负载相对滑动的问题。
安装边界上,整套减速电机的外形轮廓规整,没有突出的异形结构,在设备内部布局时,只需要预留对应长方体空间即可完成装配,减速箱端板的安装孔位对称分布,能兼容水平、垂直等多种安装姿态,不需要针对安装方向额外设计固定结构。在实际应用中,这类微型减速电机可以适配小型电动阀门的驱动、桌面机械臂的关节动力、智能门锁的锁舌驱动、小型传送带的动力单元等场景,在3-9V的供电区间内都能稳定输出动力,空载与负载状态下的电流波动控制在合理区间,不会因为负载突变导致驱动电路过载。设计时还考虑了批量装配的工艺性,所有齿轮的轴孔都采用统一的公差配合标准,减速箱壳体的定位柱与端板的定位孔一一对应,装配时不需要额外调整齿轮啮合位置,就能保证整套传动系统的运转顺畅度,降低批量生产时的装配调试成本。从传动比匹配来看,大减速比的设计让电机的高转速经过多级齿轮减速后,输出轴的转速降到适合驱动低速负载的区间,同时将电机的输出扭矩放大数十倍甚至上百倍,能驱动远大于电机本身直驱能力的负载,解决了微型电机本身转速高、扭矩小的固有缺陷。
在结构细节上,电机本体的外壳采用拉伸金属壳体,既可以屏蔽电机运转时产生的电磁干扰,避免对设备内部的传感器、控制电路造成影响,也能提升电机本身的散热效率,长时间连续运转时,壳体可以将绕组产生的热量快速散发出去,避免电机过热导致的磁钢退磁、绕组烧毁等问题。减速箱的端板采用硬质板材加工,表面平整,安装时与设备安装面贴合度高,不会因为端板变形导致输出轴偏心,进而加剧齿轮磨损、增大运转噪音。输出轴与端板之间的配合间隙经过严格控制,既保证输出轴转动顺畅无卡滞,又不会因为间隙过大导致输出轴径向窜动,影响负载的传动精度。对于结构设计从业者来说,这类微型减速电机的三维模型可以直接导入到设备整体装配中,用来校核安装空间、模拟传动路径,不需要从零开始绘制电机的每一个细节结构,能大幅缩短小型智能设备、精密传动装置的开发周期,在选型阶段也能通过模型直观判断电机的安装方式、输出轴尺寸是否与自身设计的负载结构匹配,避免选型失误导致的结构返工。
