48:1传动比机器人用微型齿轮减速电机

　　做小型移动机器人底盘、巡线小车开发的工程师，大多遇到过直流电机输出转速过高、扭矩不足的问题，直接带轮会出现起步无力、负载下堵转、走直线精度差的情况，这款48:1减速比的减速电机，就是针对这类小型智能移动设备的传动需求设计的。

　　从实际应用场景来看，这类减速电机除了适配常规的巡线避障小车，还能用在小型桌面机械臂关节、智能仓储分拣的微型推料机构、教育类机器人竞赛的行走单元，甚至小型自动门的驱动模块上，核心解决的是小体积直流电机高转速低扭矩的输出特性和实际负载需求不匹配的问题。很多刚接触机器人开发的设计人员容易忽略减速箱的侧轴安装位，这款减速电机在箱体两侧预留了轮轴安装接口，适配65mm直径的行走轮，常规单轮驱动的结构只需要占用单侧安装位，双轮差速布局时可以直接利用两侧接口固定轮组，不需要额外设计复杂的转接支架，能大幅缩小底盘的整体安装空间。

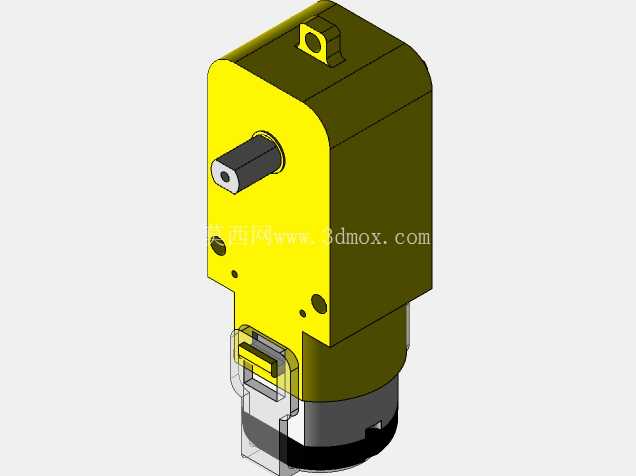

　　设计思路上，这款减速电机没有采用常规的同轴输出布局，而是把输出轴偏移到减速箱端面的一侧，配合尾部的电机安装座，整体形成阶梯状的外形结构，这种布局一方面能把齿轮组的排布空间压缩到最小，避免同轴减速箱长度过大的问题，另一方面输出轴的位置更贴近轮组安装面，减少了轮轴的悬臂长度，带负载运行时轴承受力更均匀，能降低长期运行下的轴系磨损。箱体顶部预留的带孔安装凸台，是专门给上层结构固定用的，不需要在电机主体上额外打孔做固定位，避免破坏箱体的密封和结构强度，安装时只需要用单颗螺丝穿过凸台孔就能完成电机的定位，配合底部的电机圆柱面限位，能保证运行时不会出现移位。

　　参数匹配上，这款减速电机的输入电压覆盖3到12V区间，常规使用推荐6到8V的供电区间，这个电压段下电机的运行噪音、发热情况和输出扭矩能达到比较好的平衡，空载电流控制在100mA，带额定负载时电流在200mA，不会给小型机器人的驱动板造成过大的电流负载，EMC抗干扰设计也做了优化，和单片机控制板近距离安装时，不会因为电机的换向干扰影响传感器的信号采集，这一点在做集成度高的小型机器人时非常关键，很多同规格减速电机没做抗干扰处理，靠近红外或者超声波传感器时就会出现数据跳变的问题。减速箱的齿轮组采用48:1的固定减速比，不同电压下的输出转速做了匹配：3V供电时输出转速80rpm，5V时120rpm，9V时能达到300rpm，最大输出扭矩能到800g·cm，足够带动1kg以内的小型移动机器人完成爬坡、越障动作，不会出现普通直流电机带载就堵转的问题。

　　安装边界方面，这款减速电机的主体外形尺寸控制在18.8×22.5×18.8mm，整体重量只有26g，做小型轻量化机器人时不会给整体结构带来过多的重量负载，输出轴的直径和伸出长度做了标准化设计，适配市面上常规的机器人行走轮、联轴器配件，不需要额外做轴的二次加工。接线端采用透明的插接式接口，不用焊接就能完成接线，做样机迭代时拆装非常方便，也能避免焊接时高温损坏电机内部的绕组。实际选型时需要注意，这款减速电机的输出轴是单方向支撑结构，不适合承受过大的径向负载，如果要挂载较重的轮组，建议在轮组外侧增加辅助支撑轴承，避免长期运行下输出轴出现弯曲变形。另外在做结构布局时，要给电机尾部预留一定的散热空间，虽然小功率电机发热量不大，但长时间满负载运行时，良好的散热能延长电机的使用寿命，不要把电机完全包裹在密闭的结构舱内。

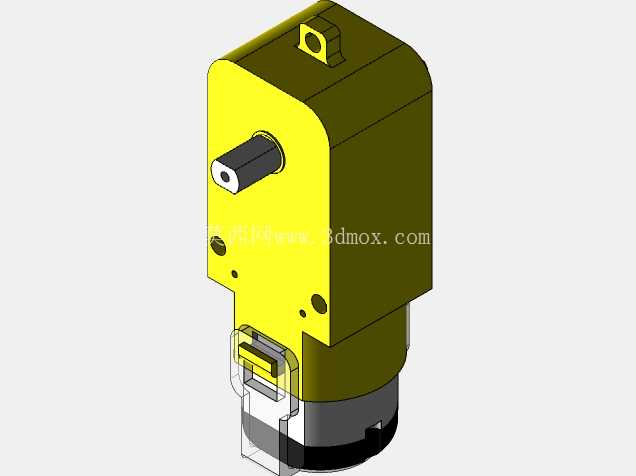

　　从结构建模的角度来看，这款减速电机的三维模型完整还原了安装凸台、输出轴、接线接口、侧装轮位的所有细节尺寸，做底盘结构设计时可以直接导入装配，不需要反复测绘核对安装孔位和外形边界，能减少样机开发时的干涉问题，尤其是做小型机器人的紧凑布局设计时，准确的外形尺寸能帮助设计人员最大化利用底盘空间，预留出电池、控制板、传感器的安装位置。
