双头螺柱紧固件三维结构设计作品

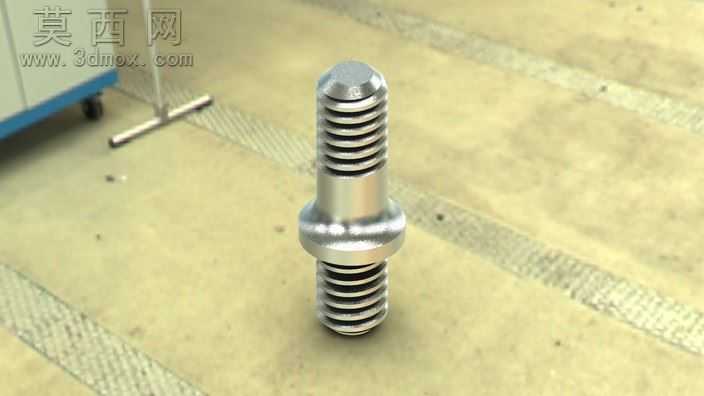

本作品为双头螺柱紧固件的三维参数化建模成果，建模过程严格遵循机械紧固件的通用设计规范，采用SolidWorks软件完成全流程的特征搭建与细节处理。建模初期先绘制螺柱的中心旋转基准轴，以旋转凸台特征生成螺柱的中间光杆定位段，该段设置了符合装配要求的过渡凸台结构，凸台边缘做了标准的圆角过渡处理，避免装配过程中出现应力集中的问题，同时也能在安装时起到导向定位的作用。两端的螺纹结构采用软件的螺旋线扫描切除特征生成，螺纹牙型选用普通公制三角牙型，牙距、牙高参数均参照常用紧固件的通用标准设置，螺纹收尾处做了自然的退刀结构处理，还原真实机械加工的工艺特征，避免建模出现不符合生产实际的尖锐结构。模型的材质配置选用了常用的不锈钢紧固件材质，在渲染环节调整了金属材质的反射率、粗糙度参数，还原不锈钢材质的哑光金属质感，同时添加了柔和的环境光与定向光源，让螺柱表面的螺纹结构光影层次清晰，凸台处的高光效果自然，能够直观呈现零件的结构细节。整个模型的结构设计兼顾了装配实用性与工艺合理性，两端螺纹段长度均等，中间定位凸台的直径尺寸略大于螺纹大径，能够在连接两个被连接件时起到轴向定位的作用，避免螺柱装配时出现过度旋入的问题。建模过程中所有特征均采用参数化驱动，后续可根据实际使用需求快速修改螺纹规格、光杆长度、凸台尺寸等参数，适配不同的装配场景，模型的几何拓扑结构完整，无破面、重叠面等建模缺陷，可直接用于装配验证、工程图生成以及3D打印样件制作，能够为机械设计中的紧固件选型、装配模拟提供精准的三维数字模型支撑。
