工业用重型板式给料输送设备结构设计

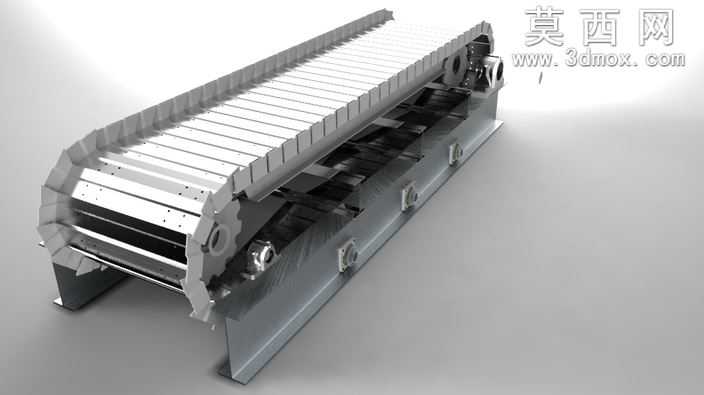

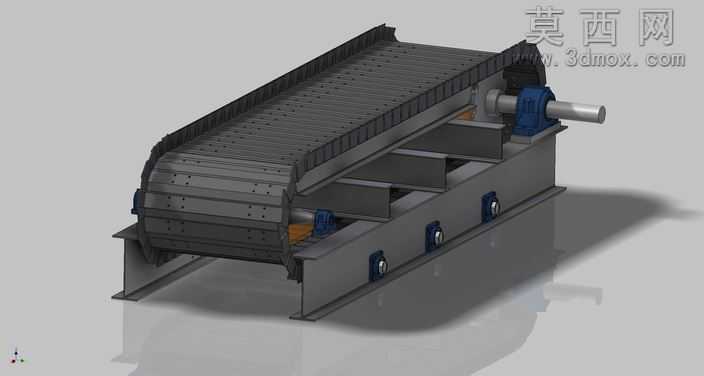

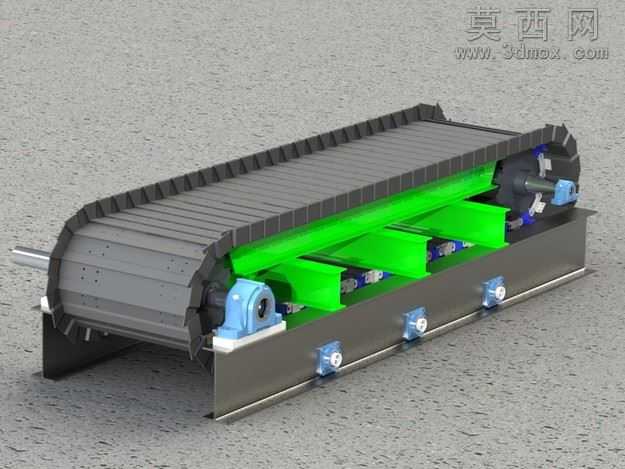

本作品为工业场景使用的重型板式给料机三维建模成果，建模过程中严格遵循重型输送设备的工程设计规范，从整体机架到单个链板、支撑托辊、传动部件均按照实际工业设备的尺寸比例进行1:1还原，确保模型结构的合理性与工程参考价值。建模阶段首先完成主体承载机架的搭建，采用型钢焊接机架的结构形式，精准还原机架的横梁、纵梁布局，预留各传动部件、支撑部件的安装定位基准，保证各部件装配位置的公差配合符合机械设计要求。针对核心的输送承载部分，对逐块拼接的钢制链板进行参数化建模，还原链板之间的铰接连接结构，确保链板可沿头尾滚筒完成顺畅的回转运动，同时还原链板表面的防滑承载结构，适配块状、颗粒状工业物料的承载输送需求。传动系统部分完整还原了驱动端的传动滚筒、轴承座、减速驱动单元的装配结构，清晰呈现动力从驱动轴传递到整条输送链板的传动路径，同时还原下分支回程段的托辊支撑结构，保证链板回程过程中的运行稳定性，避免长距离输送下的链板下垂变形问题。材质渲染阶段，针对不同部件赋予贴合实际工业设备的材质属性：机架与链板部分采用哑光深灰钢材材质，还原碳钢焊接构件的表面质感，对轴承座、驱动单元的端盖部分赋予深蓝色涂装金属材质，对伸出的驱动轴部分赋予光亮的金属切削加工质感，对各部件的连接螺栓、定位销等标准件逐一还原细节并赋予镀锌金属材质，整体渲染效果真实还原工业重型设备的厚重质感。设计过程中充分考虑板式给料机的实际工况需求，整体结构采用倾斜布置形式，适配料仓出料口到下游设备的物料转运高差需求，两侧设置挡边结构避免物料在输送过程中从侧边洒落，各转动部件的安装位置均预留检修维护空间，符合工业设备的实际使用与维护要求，模型完整呈现了板式给料机从承载结构到传动系统的全部核心构造，可用于设备结构展示、工程方案演示、相关教学参考等场景。
