机器人扩展坞用多楔带皮带输送机结构

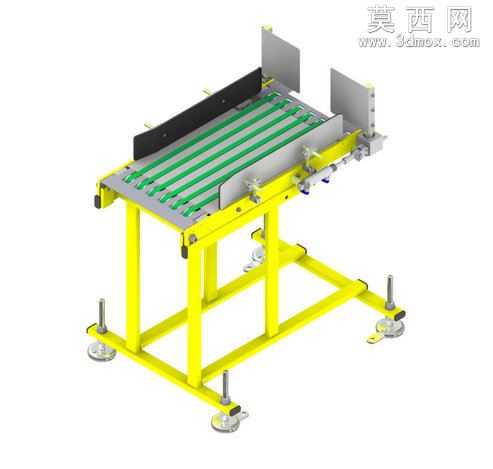

本模型为适配机器人扩展坞场景设计的皮带输送接驳设备，采用三维参数化建模完成全结构搭建，建模过程中对各零部件进行独立参数化定义，确保后续修改调整时可通过参数驱动快速变更尺寸规格。模型渲染阶段针对不同部件赋予对应材质属性：机架部分采用明黄色喷塑碳钢材质，还原工业设备机架的哑光金属质感，表面添加细微颗粒纹理模拟真实喷塑工艺的表面效果；输送皮带采用绿色聚氨酯多楔带材质，设置适当的粗糙度与弹性质感，还原工业输送皮带的表面特性；可调支脚部分采用镀锌金属材质搭配橡胶防滑垫，分别赋予亮面金属与哑光橡胶的材质表现；侧边挡料板采用银灰色拉丝铝合金材质，侧边安装的气动元件采用阳极氧化蓝黑金属质感，整体渲染光影柔和，清晰区分各部件的材质差异，直观呈现设备的真实外观。结构设计上，设备采用方管焊接一体式机架，底部配置四个可调节高度的脚杯支撑，脚杯带防滑橡胶底座，可适应不平整的安装地面，通过螺纹调节实现设备整体水平度校准；输送段采用多根平行窄皮带排布的设计，相比整幅皮带具备更好的通风性与物料适配性，可平稳输送规整块状工件；机架侧边设置可调节位置的立式挡料板，可根据输送物料的尺寸调整挡料间距，防止物料输送过程中偏移掉落；机架端部设置气动定位组件，可在物料输送至接驳位时实现精准定位，配合机器人完成上下料作业；机架底部设置横撑加强结构，提升整体机架的刚性，避免设备运行过程中产生晃动影响输送精度。设计思路围绕机器人工作站的物料接驳需求展开，整体结构紧凑，占地面积小，可直接对接机器人扩展坞的工位接口，输送速度可根据机器人作业节拍进行适配调整，挡料位置、输送高度均可根据实际使用场景灵活调节，兼顾了通用性与专用性，可广泛应用于自动化生产线的工件中转、上下料接驳场景，建模过程中严格遵循机械设计的装配公差要求，各运动部件预留合理的装配间隙，静态部件之间设置贴合约束，完整还原设备的真实装配关系。
