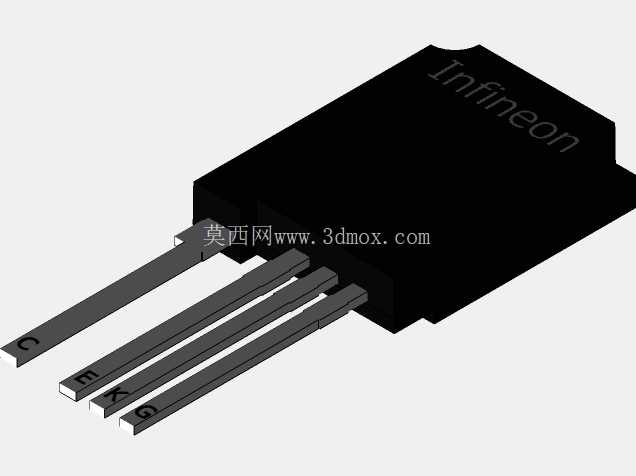

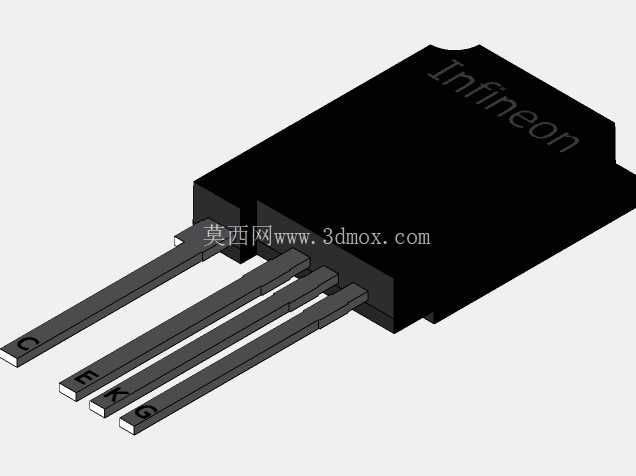

英飞凌第三代IGBT功率器件封装结构

　　不同于传统三引脚TO-247封装，这款四引脚结构额外增设的开尔文源极引脚，在大电流高速开关工况下可以有效规避主回路寄生电感带来的栅极驱动信号畸变，这一结构细节在做驱动回路PCB布线时需要重点匹配，开尔文引脚的走线必须单独连接到驱动芯片的源极参考点，不能与主功率回路的源极走线共线，否则会大幅降低器件的高速开关性能，甚至引发误导通故障。从散热设计维度看，该封装的背面金属散热面与内部IGBT晶圆直接通过导热焊料连接，装配时需要在散热面与散热器之间涂覆厚度均匀的导热硅脂，或者加装绝缘导热垫片，紧固螺丝的扭矩需要控制在器件手册规定的范围内，扭矩过大会造成塑封本体开裂，扭矩过小则会增大接触热阻，导致器件结温过高触发过温保护。在工业变频、新能源逆变、大功率开关电源这类需要高频电能变换的场景里，功率半导体器件的封装结构直接决定了整机的散热效率、电气绝缘性能与长期运行可靠性，TO-247-4-2封装的英飞凌第三代高速开关IGBT，是当前中大功率电力电子拓扑里应用占比极高的直插式功率器件。做整机结构设计时，首先要明确该器件的安装边界：塑封主体的长宽尺寸需匹配PCB板上的预留开孔位置，四引脚的排布间距严格遵循行业通用封装规范，引脚伸出长度既要满足波峰焊或手工焊的吃锡深度要求，又要预留出引脚弯折成型的余量，避免装配时引脚应力传递到塑封本体内部的晶圆键合点，造成长期运行后的键合线脱落隐患。

　　在三维建模过程中，需要精准还原塑封本体表面的品牌标识位置、引脚端部的极性标识，这些细节在做整机装配干涉检查时尤为重要——很多新手工程师建模时容易忽略引脚端部的字符标识，导致生产装配时插件方向错误，造成整批电路板返工。该器件的引脚采用铜基镀锡工艺，建模时要还原引脚的折弯圆角，不能做成直角结构，实际生产中引脚的折弯半径过小会造成铜材应力集中，在温度循环工况下出现引脚断裂的问题。做整机结构布局时，要注意该器件的塑封本体与周边电解电容、驱动电阻等元器件的安全间距，高压工况下需要满足至少3mm的电气爬电距离，若应用环境存在粉尘、凝露等恶劣工况，还需要在器件表面喷涂三防漆，建模时要预留出三防漆的涂覆厚度空间，避免与周边结构件产生装配干涉。

　　不同于贴片封装的功率器件，TO-247直插封装的器件在做振动工况仿真时，需要重点校核引脚的抗疲劳强度，若设备应用在车载、工程机械这类强振动场景，需要在器件塑封本体与散热器之间增加硅胶缓冲垫，降低振动传递到引脚的应力幅值。该款第三代IGBT的开关速度较第二代产品有明显提升，对应的封装内部寄生参数也做了优化，建模时如果需要做整机电磁兼容仿真，还要准确还原封装内部的键合线长度、引脚的寄生电感参数，这些结构细节直接影响EMC仿真结果的准确性。在做维修性设计时，该封装的引脚长度要预留出拆焊时的操作空间，不能让器件本体过于贴近PCB板面，否则返修时热风枪的热量会损坏周边的贴片元器件。

　　很多工程师在选型建模时容易忽略塑封本体的脱模斜度，实际开模生产的塑封件存在1°左右的脱模斜度，如果按照完全垂直的侧壁建模，会导致装配时与周边的绝缘挡片产生干涉，这一细节在做紧凑结构设计时尤为关键。另外，该器件的散热面与引脚之间的绝缘耐压需要满足AC2500V以上的要求，建模时要准确还原塑封材料的厚度分布，避免绝缘距离不足导致耐压测试击穿。在大功率逆变焊机、光伏组串式逆变器、工业伺服驱动器这类设备里，该封装的IGBT往往是核心的功率开关元件，其三维模型的准确性直接影响整机结构设计的效率，从PCB封装匹配、散热器安装孔位对齐，到整机安规距离校核，都需要精准的三维模型作为设计支撑，避免后期打样时出现装配问题，延长产品开发周期。
