1瓦微型碳膜带开关电位器结构设计

　　在消费类电子、小型工控终端、教学实验装置的电路设计环节，可调电阻类元件的选型往往直接影响整机的操控手感与电路调节精度，这款1瓦规格的微型碳膜带开关电位器，就是针对小功率直流电路的调节需求开发的分立元件。从实际应用场景来看，这类电位器常被用于小型音频设备的音量调节、低压直流电源的输出电压微调、简易温控模块的阈值设定、手持检测设备的灵敏度校准场景，相比无开关的同规格电位器，集成的转轴尾部开关可以省去面板上额外的电源开关开孔，在紧凑的手持设备、桌面小型仪器面板布局中，能有效减少面板元件数量，降低面板加工的工序复杂度。

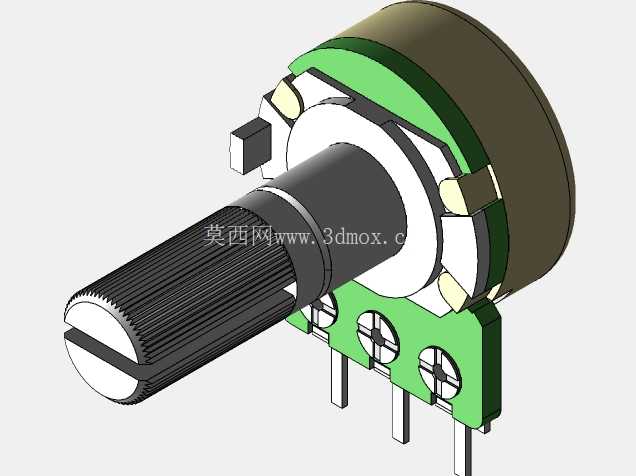

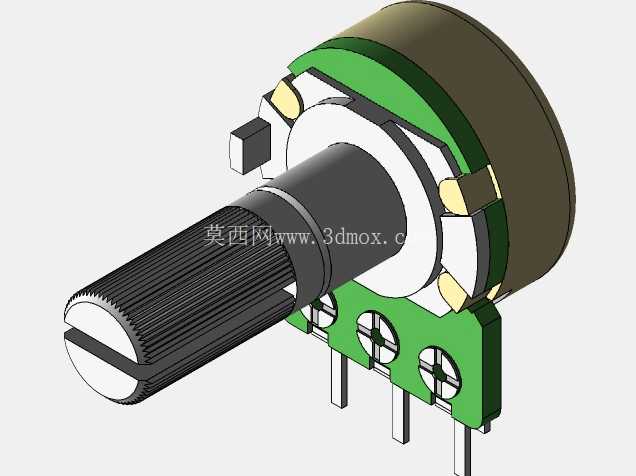

　　从功能特性上看，这款电位器采用碳膜作为电阻体基材，碳膜材质的固有噪声低于线绕电位器，适合小信号回路的连续调节，1瓦的额定功率可以满足绝大多数低压直流小功率回路的负载需求，不会出现长期工作过热导致电阻体老化漂移的问题。转轴采用带一字槽的滚花金属轴设计，既可以配套塑料旋钮完成手动旋转调节，也可以在调试阶段用一字螺丝刀直接微调转轴位置，滚花结构可以提升旋钮与转轴的配合摩擦力，避免长期使用后旋钮打滑空转。引脚采用直插式设计，适配常规PCB板的波峰焊工艺，三个调节引脚加两个开关引脚的排布间距符合通用插装元件的安全间距要求，焊接时不会出现相邻引脚连锡的问题。

　　设计过程中首先要明确安装边界的尺寸约束，这款电位器的底座直径为16mm，安装固定的螺纹段直径7mm，适配面板上直径7mm的标准安装开孔，配套的锁紧螺母可以将电位器本体牢固固定在面板上，转轴伸出面板的长度为15mm，直径6mm，适配市面上绝大多数通用型塑料旋钮的安装孔径，不需要额外定制旋钮配件。底座上的两个定位柱可以卡在PCB对应的定位孔中，焊接前可以预先固定电位器位置，避免过波峰焊时元件偏移导致引脚虚焊。内部结构上，碳膜片固定在绿色绝缘基座上，三个接触引脚分别对应电阻体的两个固定端与滑动抽头，转轴带动的接触弹片采用弹性铜材冲压而成，接触点做了镀银处理，降低长期旋转的接触电阻，避免调节过程中出现信号断续的问题。转轴尾部的开关结构采用旋转通断设计，转轴逆时针旋转到零位时自动压合开关触点切断电源，顺时针旋转脱离零位时开关自动接通，这种设计可以实现开机与音量/参数调节的一体化操作，用户操作逻辑更顺畅。

　　从结构可靠性角度考虑，弹片的压力经过反复调校，既保证接触点与碳膜片的可靠接触，又不会因为压力过大导致碳膜片过早磨损，正常使用工况下旋转寿命可以满足常规消费类电子的全生命周期使用需求。基座采用耐高温的绝缘工程塑料注塑成型，可以承受波峰焊时的高温冲击，不会出现基座融化变形的问题。金属外壳部分可以起到电磁屏蔽作用，避免电位器调节时引入外界电磁干扰，影响小信号回路的工作稳定性。在进行整机结构设计时，需要注意电位器转轴与面板开孔的同轴度公差，避免转轴被面板卡滞导致旋转手感偏紧，同时要预留足够的焊接引脚空间，保证引脚穿过PCB后焊接面有足够的爬电距离，避免高压回路与低压信号回路之间的击穿风险。对于需要频繁调节的应用场景，可以在转轴与安装螺母之间增加防滑垫片，避免长期旋转导致螺母松动，电位器本体移位。
