IXYS MID100-12A3型NPT结构IGBT功率模块

　　在工业变流、伺服驱动、新能源逆变这类电力电子设备的开发过程中，功率半导体器件的三维建模精度直接决定了整机结构布局的可靠性，尤其是IGBT这类核心功率模块，其安装边界、引脚位置、散热面尺寸的偏差，很容易导致后期母排干涉、散热贴合不良、绝缘距离不足等一系列工程问题。这款MID100-12A3型号的IGBT模块采用NPT非穿通型芯片结构，是艾赛斯推出的中等功率等级变流核心器件，建模过程中完全参照实物的装配公差要求还原每一处结构细节，能够直接用于变流柜、驱动器整机的结构干涉校验与装配模拟。

　　从实际应用场景来看，这类1200V耐压等级、100A电流规格的IGBT模块，常被用于15kW级以下的通用变频器输出级、光伏组串式逆变器的逆变桥臂、工业伺服驱动器的功率变换单元，也可配套用于中频感应加热电源、直流充电桩的功率变换回路，承担电能的高频开关变换功能，将直流母线电压逆变为频率可调的交流输出，或是完成交流到直流的整流与功率因数校正。不同于小功率插件式半导体器件，这类模块采用底板螺丝固定的安装方式，主回路通过大电流接线端子与层叠母排直接连接，控制引脚采用插针结构与驱动板对接，因此在整机结构设计阶段，必须精准把控模块的整体外形轮廓、安装孔位坐标、接线端子的伸出高度与间距，才能保证母排折弯角度、驱动板安装位置、绝缘挡板的布局完全匹配，避免装配阶段出现器件装不上、端子接不上的问题。

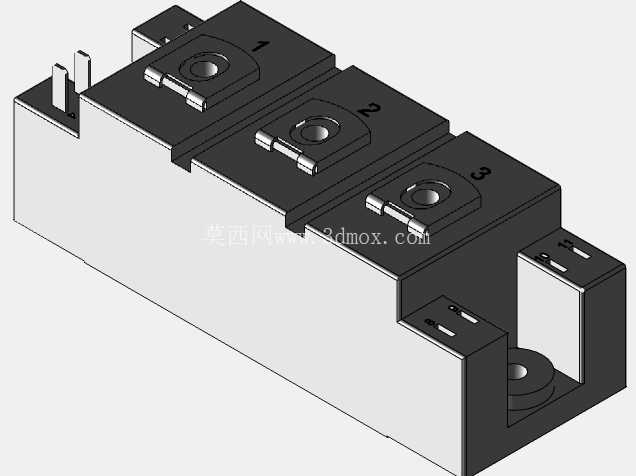

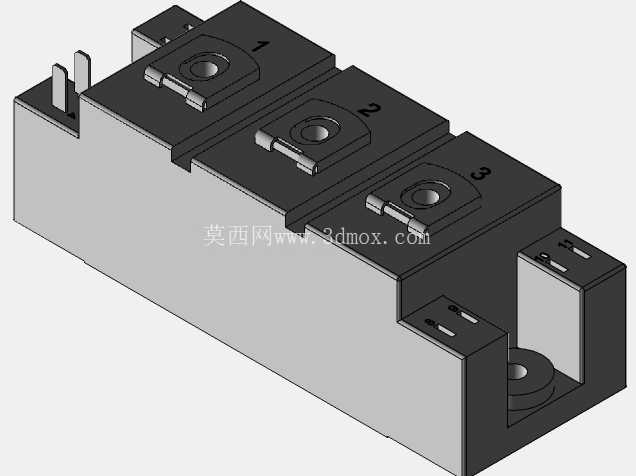

　　模型的设计还原过程中，首先对模块的主体结构做了分层处理：最下层是金属散热底板，建模时严格还原了底板的平面度要求对应的厚度尺寸，以及四个安装沉孔的位置、孔径与沉头深度，确保模拟装配时螺丝能够完全沉入孔位，不会出现螺丝顶起底板导致散热面与散热器贴合不严的问题；中间层是模块的塑封外壳，还原了外壳表面的三个标识位、顶部的固定卡扣结构，以及外壳两侧的定位凸台，这些凸台在实际装配中会与散热器上的定位槽配合，防止模块在长期振动工况下出现位移；上层的主接线端子部分，分别对应三个桥臂的输出端与直流正、负极端子，建模时还原了端子的插片厚度、开孔尺寸与相邻端子的爬电距离，确保设计层叠母排时，能够预留足够的绝缘间隙，满足高压工况下的安规要求。

　　模块侧面的控制引脚区域，建模时精准还原了每一根插针的直径、伸出长度与引脚间距，这些引脚分别对应IGBT的栅极、发射极以及辅助检测端子，在驱动板设计时，引脚位置的精度直接决定了驱动板能否直接插装在模块上，不需要额外飞线连接，这对提升驱动器的生产装配效率、降低引线带来的干扰有重要意义。另外模型也还原了模块外壳表面的三处卡扣结构，这些卡扣用于固定模块内部的PCB驱动转接板，在做整机结构的虚拟装配时，可以通过这些卡扣的位置判断驱动板的安装高度，避免驱动板上的元器件与模块外壳出现干涉。

　　从安装边界来看，这款模块的整体宽度、长度与高度尺寸完全按照实物1:1还原，在做机柜布局时，需要在模块的接线端子上方预留足够的接线操作空间，在模块底板与散热器之间预留导热硅脂或绝缘垫片的厚度空间，同时在模块两侧预留不小于安规要求的电气间隙，避免相邻器件之间出现高压爬电。不同于塑封小功率器件，这类IGBT模块的重量集中在金属底板部分，建模时也还原了底板的重量分布特征，在做整机的抗震仿真时，可以直接赋予模型对应的材质属性，模拟设备在运输、运行振动工况下模块安装螺丝的受力情况，提前验证固定结构的强度是否满足要求。

　　在实际的工程选型阶段，这类三维模型的价值远不止于外观展示，结构工程师可以直接将模型导入整机装配体中，快速完成功率回路的布局校验，检查母排的走线路径是否合理、绝缘距离是否达标、散热器的尺寸是否能够覆盖模块的整个散热底板，避免在样机试制阶段才发现结构干涉问题，反复修改图纸浪费开发周期。对于电力电子设备的结构设计来说，功率器件的模型精度是整个整机结构设计的基础，任何一个安装尺寸的偏差，都可能导致整套模具、母排的加工报废，因此建模过程中对每一个倒角、每一个凸台、每一个孔位的还原，都严格参照实物的装配尺寸公差，确保模型能够直接用于生产级的结构设计参考。
