英飞凌1200V双IGBT功率模块结构模型

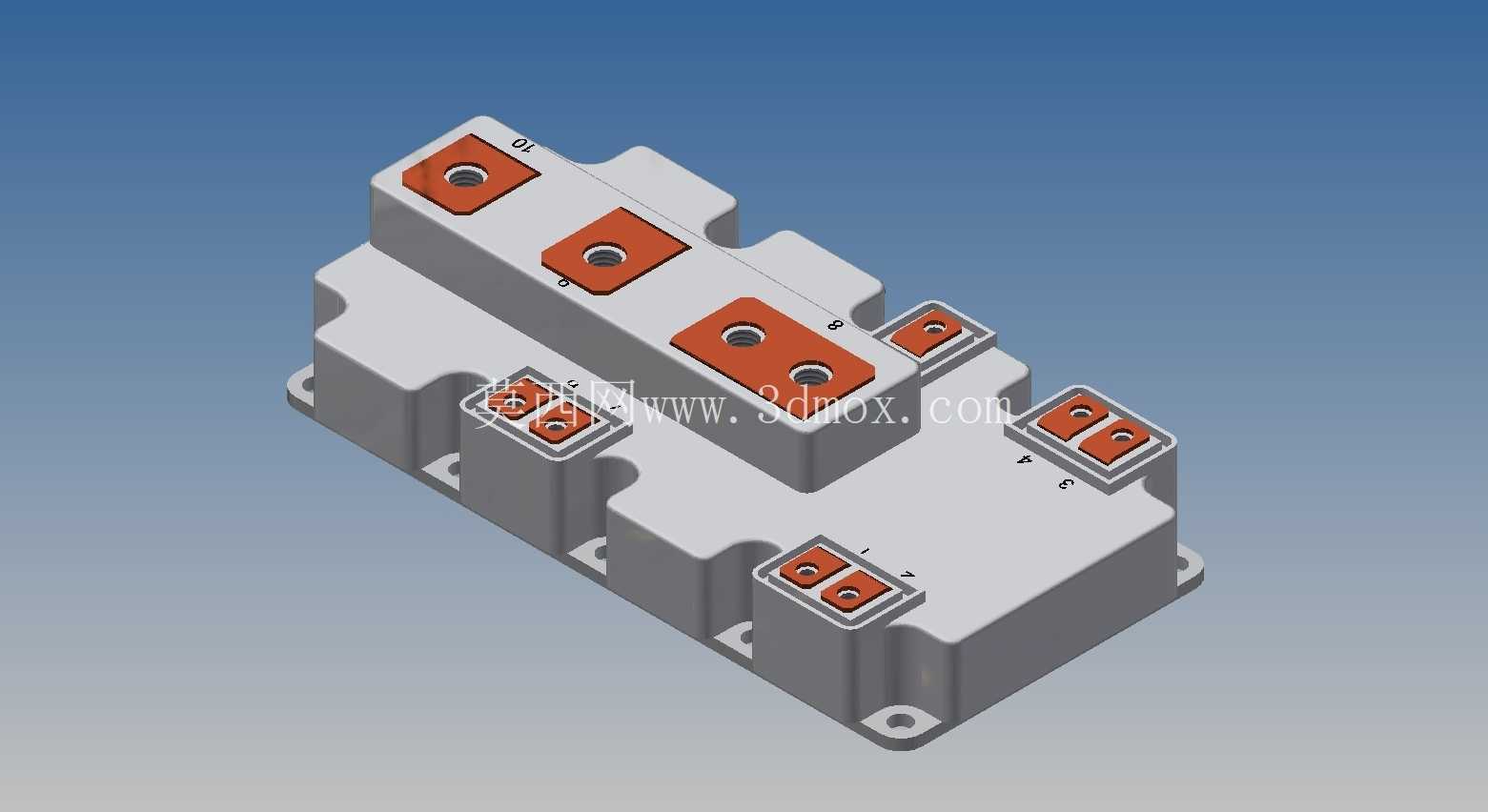

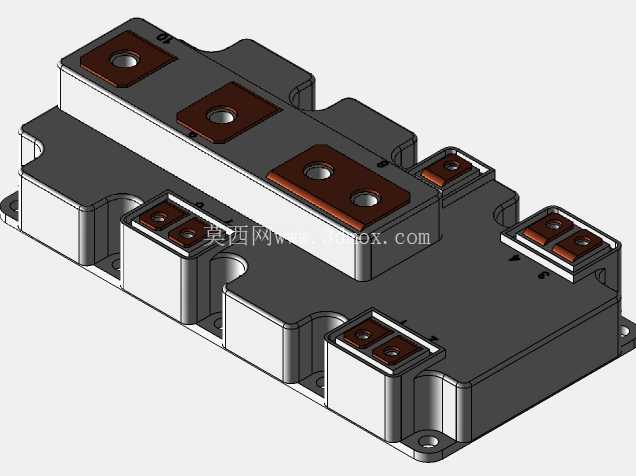

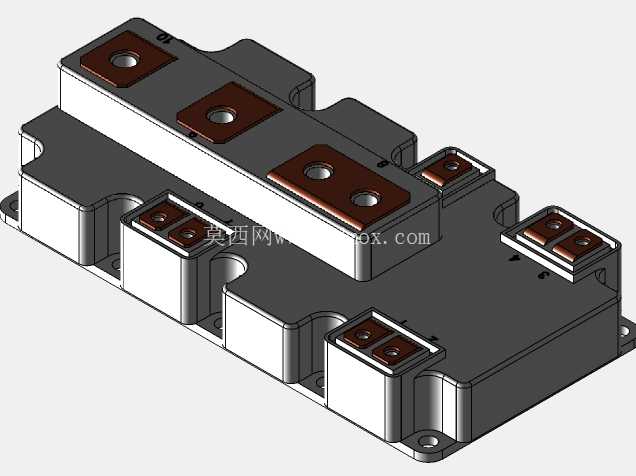

　　在大功率变流设备的结构设计环节，功率模块的安装适配性直接决定整套装置的可靠性与功率密度，这款1200V等级的双IGBT模块三维结构，完全还原了PrimePACK2封装的实体特征，能为变流器、逆变器的结构布局提供精准的装配参考。从实际应用场景来看，这类模块广泛覆盖风电变流器、工业变频器、大功率UPS、电动汽车牵引变流器、光伏集中式逆变器等需要大电流电能变换的场合，核心作用是通过IGBT芯片的高速开关动作，实现直流与交流电能的可控转换，是大功率电力电子装置里的核心功率开关部件。

　　从功能特性维度看，该模块采用第五代IGBT芯片与.XT互连工艺，沟槽场截止的芯片结构能在1200V耐压等级下实现更低的导通压降与开关损耗，内部集成的5组续流二极管可适配感性负载下的电流续流需求，内置的NTC热敏电阻能直接反馈模块内部结温，为驱动板的过温保护、散热系统的风量调节提供直接的温度采样信号，双IGBT的拓扑结构可直接组成半桥回路，两个模块组合即可搭建全桥逆变单元，大幅简化功率回路的布线复杂度。

　　做结构设计时，首先要明确模块的安装边界：模块底部为平整的散热安装面，四周预留的安装孔位需匹配对应规格的紧固螺钉，安装时要保证散热面与散热器之间的导热硅脂涂层厚度均匀，控制在0.1-0.2mm区间，避免因接触热阻过高导致模块结温超标。主功率端子采用大截面的铜排连接结构，三个主端子分别对应半桥的直流正、直流负与交流输出端，端子的安装孔位尺寸适配标准的大电流接线铜排，设计铜排时要注意相邻端子之间的电气间隙，在1200V工作电压下，裸露带电体之间的爬电距离需满足不小于8mm的安规要求，避免高压工况下出现拉弧放电问题。

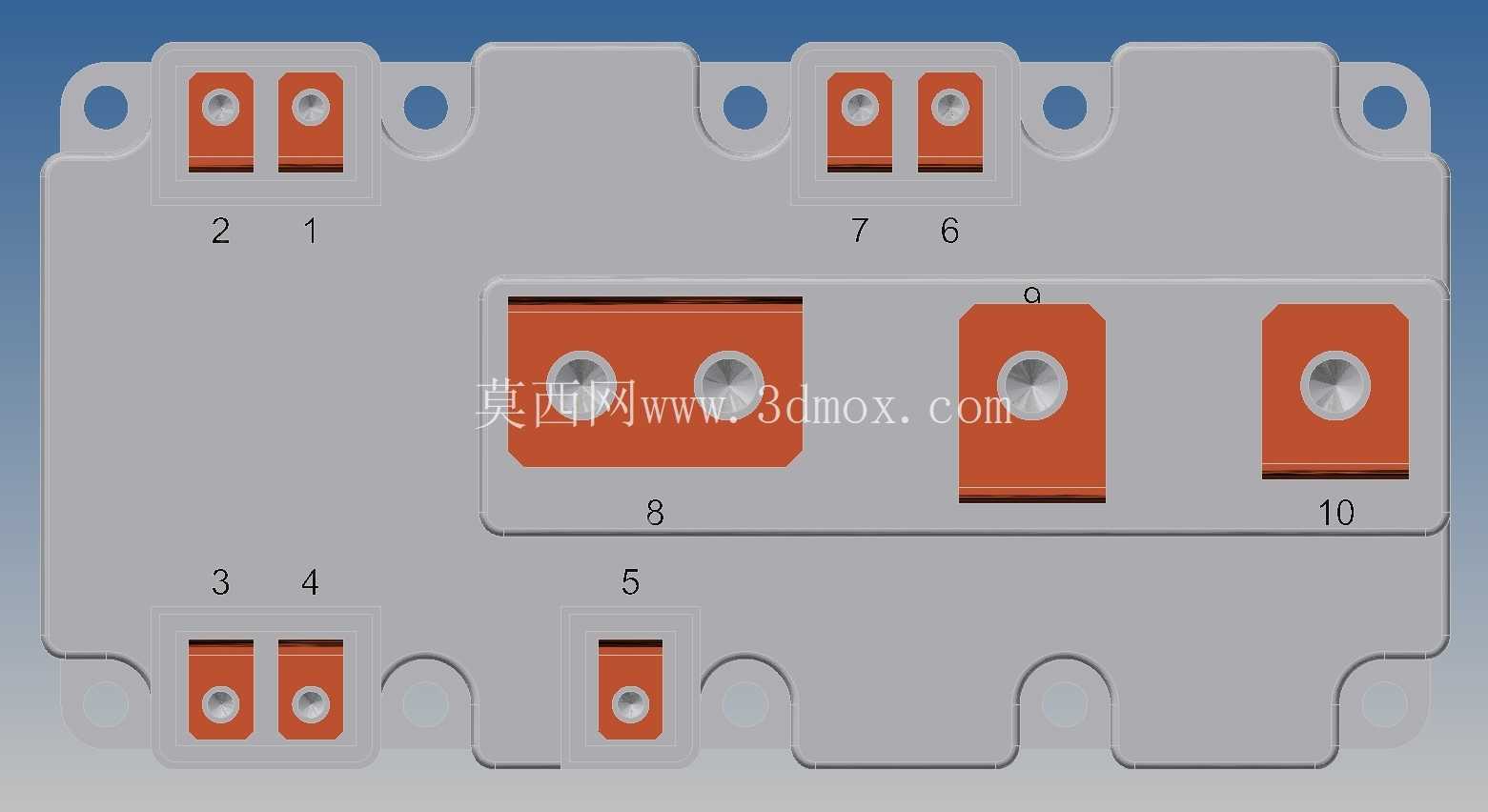

　　模块侧面的控制端子采用小间距的插针结构，对应IGBT的栅极、发射极驱动信号以及NTC的温度采样引脚，设计驱动板时要注意插针的对位精度，插针与驱动板插座的接触电阻需控制在毫欧级，避免驱动信号传输出现压降导致IGBT误导通。模块的外壳采用高强度的工程塑料注塑成型，表面的凸起标识清晰标注了各端子的功能定义与引脚序号，建模时完全还原了外壳的加强筋结构、安装定位凸台，这些细节在做整机结构的干涉检查时尤为重要——很多新手工程师在布局时容易忽略外壳的凸起高度，导致驱动板安装后与模块外壳出现硬干涉，或是绝缘距离不足。

　　从散热设计的角度，这类1200A电流等级的IGBT模块在额定工况下的耗散功率可达数千瓦，散热器的水道设计或风冷翅片设计需匹配模块的热阻参数，建模时还原的模块底部尺寸能直接导入热仿真软件，辅助计算不同流速、不同风量下的结温分布，提前规避散热不足导致的模块失效风险。另外模块的重量较大，在有振动要求的应用场景，比如车载变流器、风电变桨驱动器里，安装螺钉的紧固扭矩需符合器件手册要求，同时要在模块与散热器之间增加定位销，避免长期振动下模块出现移位导致端子受力断裂。

　　在做三维布线设计时，主功率回路的铜排要尽量做到短、直、宽，减少杂散电感对IGBT开关过程的影响，杂散电感过大会在IGBT关断瞬间产生很高的电压尖峰，轻则增加器件的电压应力，重则直接击穿IGBT芯片，借助精准的模块模型，结构工程师可以在设计阶段就优化铜排的走向，让正负母排尽量层叠布置，抵消回路电感，同时预留出电压采样、电流传感器的安装空间。控制端子的走线要远离主功率铜排，避免开关过程的强电磁干扰耦合到驱动信号线上，导致驱动波形畸变，建模时还原的控制端子位置，能帮助工程师提前规划驱动线的走线路径，做好强弱电的分离布局。

　　很多工程师在选型初期容易忽略模块的高度尺寸，导致整机装配后盖板无法合上，或是绝缘距离不够，这个模型精准还原了模块从散热安装面到顶部端子的整体高度，以及各端子相对于安装基准面的位置尺寸，在做整机的堆叠设计时，可以直接将模型导入装配体，提前校验各部件之间的间隙，比如模块顶部到驱动板的距离、主端子到机箱盖板的绝缘距离，这些细节如果在样机阶段才发现问题，往往需要重新加工结构件，拉长研发周期，增加试错成本。
