45×45×10mm方形轴流散热风机结构

项目分类:风扇 发布时间:2025-01-13 ID:898984
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构
  • 45×45×10mm方形轴流散热风机结构

  在紧凑型电子设备、工控板卡、小型电源模块的热设计环节里,小尺寸轴流风机的选型与安装适配,一直是结构工程师需要反复核对边界的环节,这款外廓尺寸为45×45×10mm的方形轴流风扇,正是针对狭小安装空间的主动散热需求设计的结构方案。从实际应用场景来看,这类薄型轴流风扇常被部署在1U高度的通信设备机盒、嵌入式工控终端、小型开关电源腔体、桌面级算力模块的侧壁或风道入口处,依靠定向气流带走PCB板上功率器件、整流模块、主控芯片工作时产生的累积热量,避免器件因结温过高触发降频或热失效。

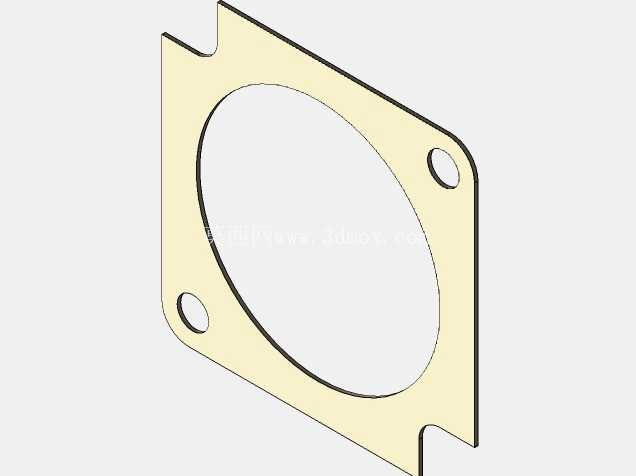

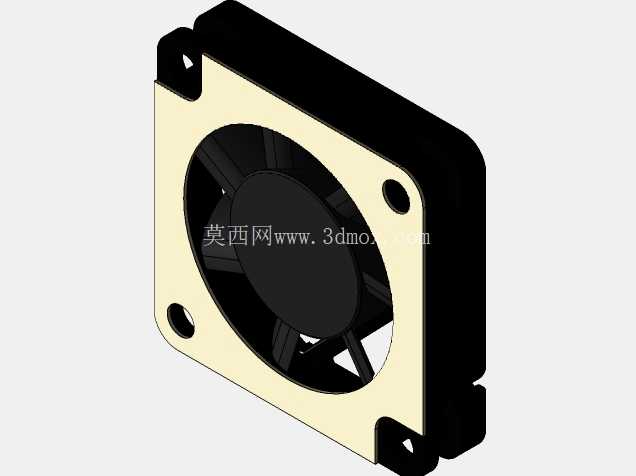

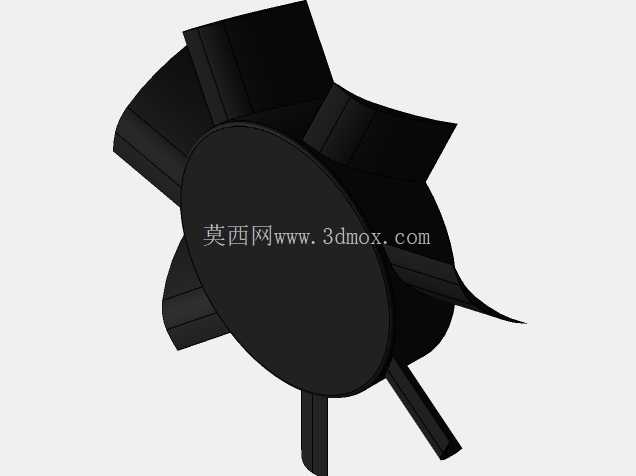

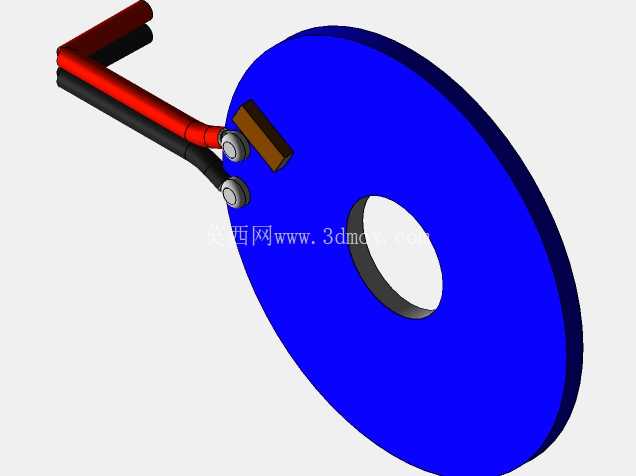

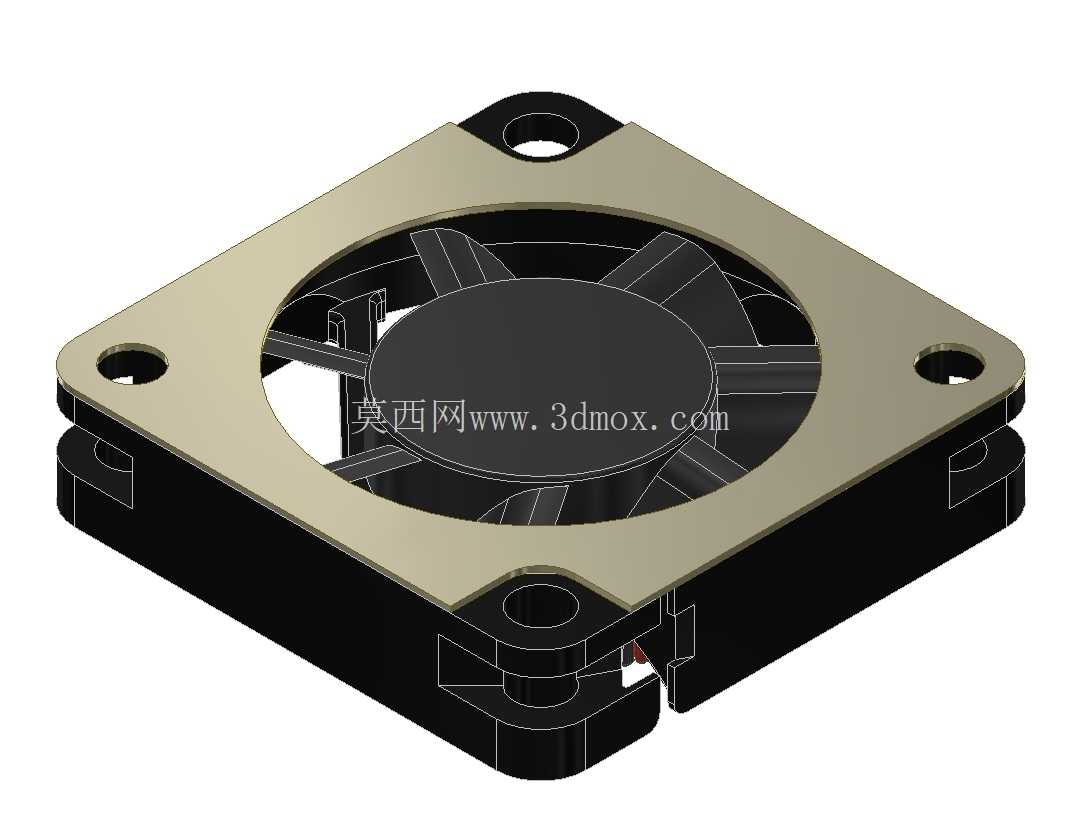

  不同于大尺寸工业轴流风机的厚重结构,这款10mm厚度的薄型风机在设计时首先要平衡风量输出与安装空间的矛盾:外框采用带安装耳的方形结构,四个角位预留的通孔安装位完全匹配行业通用的40mm孔距标准,安装时可直接通过M3螺丝固定在设备壳体的预设螺柱上,不需要额外设计转接支架,能大幅缩减结构件的配套开发周期。外框的金属质感饰面并非单纯的外观处理,实际结构中该部分为金属冲压成型的边框衬件,既可以提升风机整体的结构强度,避免安装锁紧时塑料主体发生形变,也能在设备长期运行时辅助传导框架处的热量,降低风机自身电机的工作温升。中间的扇叶采用七片后掠式叶片设计,叶片的曲率经过流道优化,在10mm的轴向厚度限制下,尽可能扩大叶片的有效做功面积,相同转速下能比直叶片结构获得更高的风压输出,同时降低叶片切割气流产生的高频噪音,适配对噪音有一定要求的桌面类电子设备。扇叶中心的圆形轮毂区域为内置驱动电路与转子的容纳腔,轮毂与外框之间的间隙控制在0.3mm以内,既避免扇叶转动时与外框发生剐蹭,也减少间隙处的气流回流损失,提升风机的实际送风效率。从安装边界来看,这款风机的总厚度仅10mm,在设备内部预留11mm的轴向安装空间即可完成部署,不会挤占PCB板上电容、散热片等 tall 器件的布局空间;四个安装耳的外廓尺寸刚好为45mm见方,在设备壳体上开设46mm见方的通风窗口就能完全匹配风机的进风面积,不会出现窗口遮挡进风面导致风量衰减的问题。出线位置设计在边框的侧边凹槽内,走线时可以将线材顺着边框的走线槽排布,不需要额外预留线材的弯折空间,进一步压缩整体占用的结构空间。

  在实际选型适配时,这类薄型轴流风机通常搭配设备内部的被动散热片使用,风机吹出的定向气流直接冲刷散热片的鳍片间隙,将鳍片上的热量快速带出设备腔体,相比无风扇的被动散热方案,能将功率器件的热阻降低40%以上,让设备可以在更高的环境温度下稳定满负载运行。结构设计层面,这款风机的外框与扇叶的配合公差经过反复校核,扇叶的转动同心度控制在0.1mm以内,长期运行不会出现扇叶偏摆蹭框的问题;四个安装孔位的位置度公差满足±0.05mm的精度要求,和设备壳体的螺柱对位时不需要反复调整,能适配自动化产线的快速装配需求。

  针对电子设备常见的粉尘环境,这款风机的进风侧边框预留了防尘网的安装卡槽,用户可以根据使用场景选配对应目数的防尘网,不需要额外修改结构就能阻挡大颗粒粉尘进入设备内部,避免粉尘堆积在电路板上引发绝缘下降的问题。不同于圆形截面的轴流风机,方形外框的结构在设备装配时可以更好地贴合壳体的方形开口,减少边框与壳体之间的漏风缝隙,让全部气流都能顺着设计的风道流向需要散热的器件区域,避免无效的气流旁通。在三维建模过程中,这类风机的结构需要重点还原安装孔位的相对位置、外框的实际厚度、扇叶的转动包络范围,避免在做整机结构干涉检查时出现误判,尤其是扇叶的转动包络面,必须和周边的电容、线材、结构筋位预留至少0.5mm的安全间隙,防止生产装配的公差累积导致扇叶与周边零件发生碰撞。
