电动机反向旋转止动改装结构设计

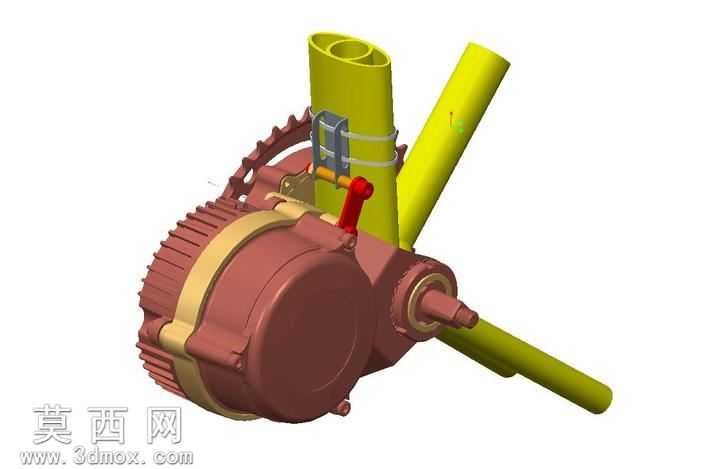

本作品为针对电动机反向旋转问题设计的止动改装结构三维模型，整体建模过程遵循机械设计的装配逻辑，先完成核心电机主体的基础建模，还原电机外壳的散热筋结构、端盖的定位凸台与安装孔位，对电机外壳赋予红棕色哑光金属材质，模拟铸铁电机壳的表面质感，端盖与传动衔接部位赋予暖金色金属材质，区分不同功能部件的视觉层次。建模过程中重点还原止动机构的核心结构：包含与电机输出轴联动的棘轮部件、可摆动锁止的棘爪组件、手动操作的红色控制手柄，以及配套的管类安装固定结构，对棘轮的齿形轮廓做了精准的参数化建模，保证齿形角度与棘爪的锁止面完全贴合，满足止动时的受力承载要求；棘爪与手柄的铰接部位还原了销轴连接结构，模拟真实的转动配合关系，管类固定结构还原了绑带、卡扣的细节，赋予黄绿色工程塑料材质，模拟玻纤增强尼龙管材的表面质感。设计思路围绕低成本易改装的核心需求展开，整套止动组件无需对原有电机做大规模改造，可直接通过配套的管夹结构固定在电机旁侧的安装架上，棘爪的触发与复位通过外露的红色手柄手动操作，结构简单可靠，生产加工时可采用常规的机加工与注塑工艺制备零部件，降低生产与改装成本。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射，突出电机散热筋的凹凸质感与止动机构的轮廓层次，辅助光源补全暗部细节，避免棘轮齿槽、铰接缝隙等部位出现死黑，清晰展现各部件的装配关系与结构细节，所有配合面均做了合理的间隙处理，符合实际机械装配的公差要求，既保证止动功能的可靠性，也兼顾了改装安装的便捷性，适配多种同规格小型电动机的防反转改装需求，可直接用于改装方案的效果验证、零部件加工参考与装配指导。
