Craftsman钻床主轴局部结构三维设计

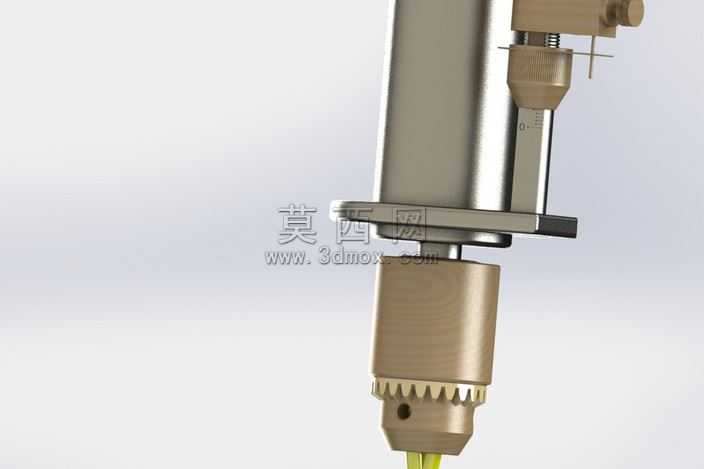

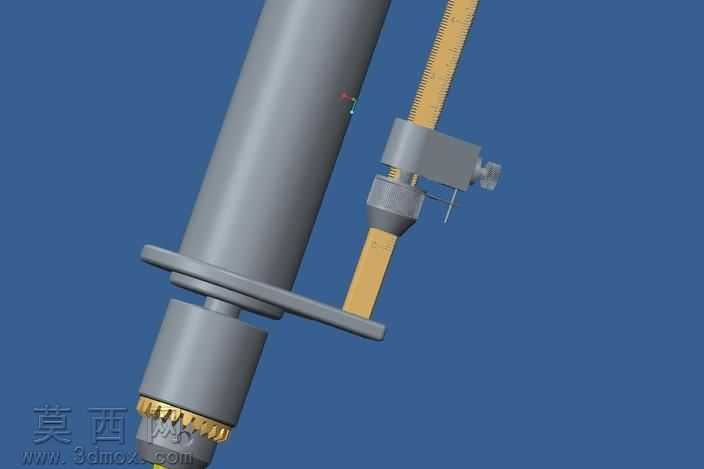

本作品为Craftsman品牌钻接设备的主轴局部结构三维建模成果，建模过程围绕钻床主轴的核心功能结构展开，重点还原了主轴进给段、钻夹头连接端、定位法兰以及配套深度测量标尺组件的装配关系。建模阶段首先依据钻床主轴的实际传动与进给逻辑搭建基础轴体特征，通过回转特征生成主轴的主体圆柱结构，依次加工出轴肩定位面、钻夹头配合的锥面连接段、端部的螺纹锁紧结构，保证各段轴径的同轴度公差符合机械装配要求，还原主轴在钻削作业中承载扭矩、传递进给力的结构特性。针对配套的深度测量组件，建模时还原了标尺的刻度基准结构、标尺滑座的锁紧调节结构、滑座与主轴法兰的连接支架结构，清晰呈现钻床作业时深度定位的机械逻辑，滑座上的锁紧旋钮、标尺的导向槽等细小结构均做了精细化还原，保证装配关系与实际设备完全一致。材质渲染阶段，主轴主体采用磨砂质感的金属钢材材质，还原机床主轴经过调质处理的金属表面质感，端部钻夹头的锁紧齿圈采用黄铜色金属材质区分功能部件，深度标尺采用米黄色工程塑料搭配金属刻度边的材质组合，滑座与连接支架采用灰铸铁材质还原机床铸件的哑光质感，不同部件的材质区分清晰，便于直观识别各部分的功能属性。结构设计上重点呈现了主轴与导向法兰的滑动配合关系，法兰盘上的安装孔位、轴体与法兰的配合间隙均做了符合实际装配要求的还原，钻夹头与主轴端部的锥面配合、齿圈的锁紧结构也做了细节刻画，完整展现该部分结构在钻床作业中实现钻头装夹、进给导向、深度定位的核心功能，可作为钻床结构教学、局部部件改进设计的三维参考模型，清晰呈现台式钻床主轴模块的典型机械结构组成与装配逻辑。
