Cushman摩托车双皮带传动概念结构设计

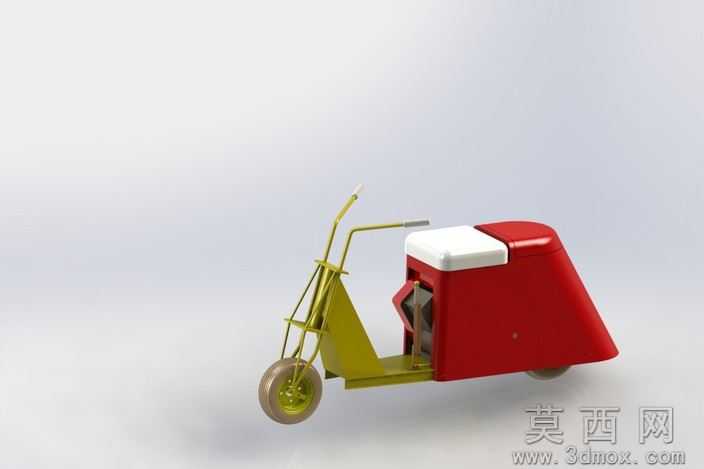

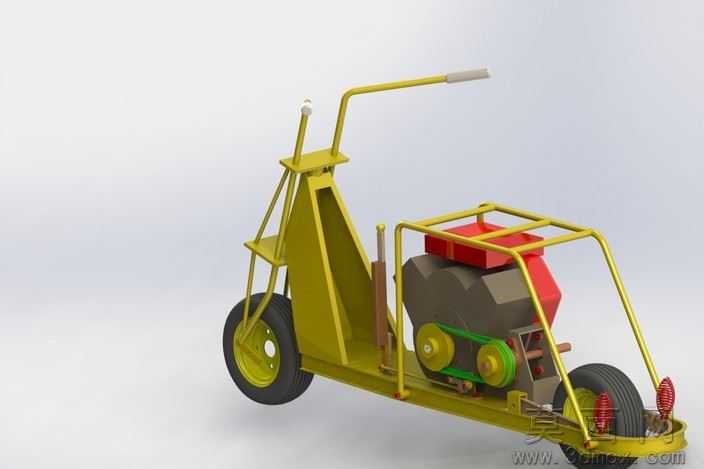

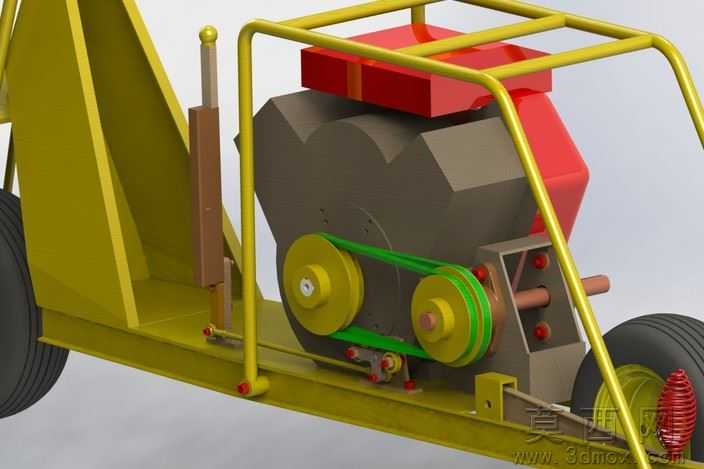

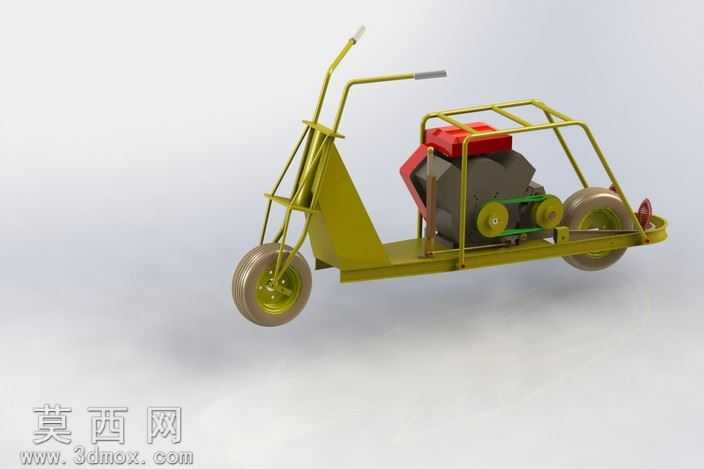

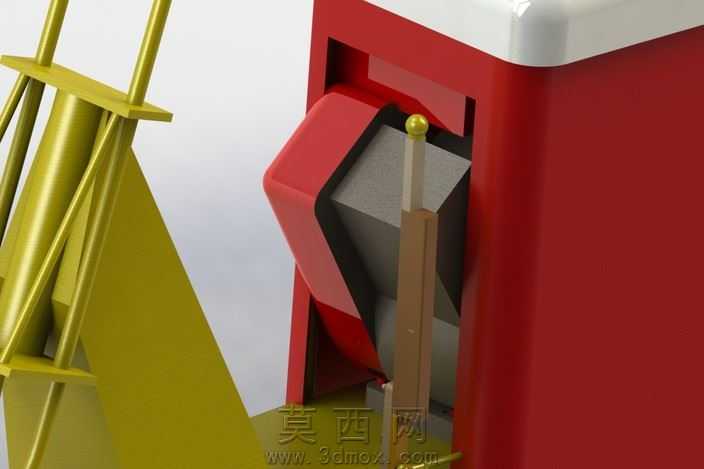

本作品为Cushman摩托车双皮带传动系统的概念阶段三维设计方案，建模过程围绕动力传输的核心需求展开，首先完成整体传动布局的框架搭建，基于布里格斯和Stratton引擎的动力输出参数，确定双组皮带轮的排布位置与轴距参数，规避传统变速传动结构成本高、多离合器皮带易失效的痛点。建模阶段先完成主动轮、从动轮的基础轮体结构绘制，对轮槽的弧度、深度参数做适配标准皮带规格的精准设定，保证皮带与轮体的贴合度符合传动摩擦需求；随后完成两组传动皮带的建模，还原皮带的柔性传动特征，对皮带张紧调节结构做简化设计，摒弃复杂的多离合器组件，采用商用链轮轴承实现转速匹配，让整体传动结构的零件数量大幅减少，降低生产与后期维护成本。材质渲染阶段，对摩托车车架部分采用金属哑光黄材质，还原金属构件的磨砂质感与结构厚重感，对车身覆盖件采用高光亮面红材质，模拟烤漆外壳的光滑反光效果，对传动核心区域的构件分别做差异化材质区分：皮带采用耐磨橡胶哑光黑材质，轮体采用铸铁深灰材质，调节杆采用金属棕褐材质，顶部调节旋钮做金属亮金质感处理，让不同功能的构件在视觉上清晰可辨。结构设计上，两组皮带传动的速比参数与传统变速传动系统保持一致，在简化结构的同时保证动力传输效率不打折扣，整体布局紧凑，能够适配Cushman摩托车的车身安装空间，传动区域的防护结构与车身外壳做一体化衔接设计，既可以阻挡行驶过程中的泥水、灰尘侵入传动构件，也能让车身侧面的视觉线条更流畅。设计思路上全程围绕低成本、高可靠性的核心目标，去掉冗余的变速离合组件，用成熟的商用标准件搭配双皮带传动结构实现同等传动效果，概念阶段的建模完整还原了各构件的装配关系与运动间隙，可直接用于后续的结构验证与样件试制参考，为小排量代步摩托车的传动系统简化设计提供了可行的参考方向。
