双端铰接式机械连接结构三维设计

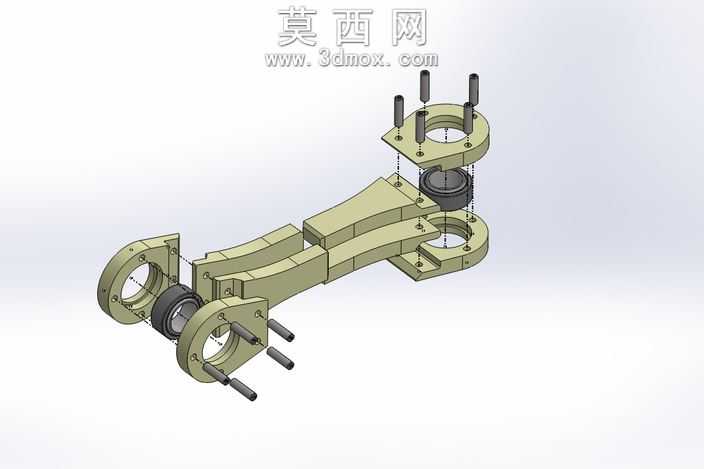

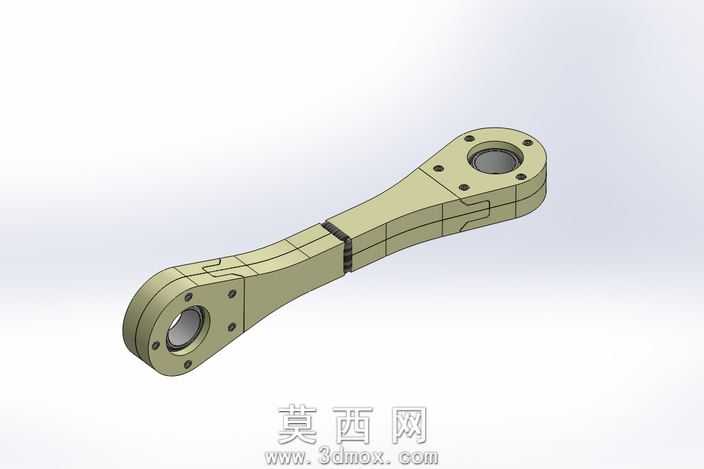

本作品为双端铰接式机械连接结构，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械设计装配规范，对每一个零部件的尺寸公差、装配间隙进行了合理设定，确保模型可直接用于后续的工程图导出、装配仿真以及3D打印验证。模型整体采用爆炸视图呈现，清晰展示了各个组成部件的装配关系：两端为带安装孔的铰接支座，支座内嵌深沟球轴承结构，通过销轴实现与中间连接臂的铰接配合，中间连接臂采用分段式拼接结构，通过定位销与紧固螺栓实现刚性连接，上下两端的安装法兰盘预留了均匀分布的螺栓过孔，可适配不同规格的外接部件连接需求。材质设定上，主体连接臂与铰接支座采用哑光金属漆材质模拟铸钢件的表面质感，轴承部件采用高亮金属材质模拟轴承钢的光滑表面，销轴与紧固螺栓采用发黑处理的金属材质，橡胶密封件采用哑光黑色橡胶材质，不同材质的区分让模型的结构层次更加清晰，渲染阶段采用环境光加定向补光的布光方案，避免模型表面出现过曝或死黑区域，清晰呈现每一处倒角、退刀槽以及装配间隙的细节。设计思路上，该连接结构主要用于需要实现一定角度摆动补偿的机械传动场景，两端的铰接结构可补偿安装过程中的同轴度误差，同时在设备运行过程中可缓冲径向与轴向的小幅振动，中间分段式的臂体设计可根据实际安装需求调整臂长，具备较强的通用性。建模过程中对所有标准件均采用软件自带的Toolbox标准件库调用，确保标准件的尺寸符合国标规范，自定义零件均添加了完整的几何约束与尺寸约束，方便后续使用者根据实际需求修改参数调整结构尺寸，装配体添加了完整的配合约束，可直接进行运动仿真验证铰接结构的摆动角度范围与运动干涉情况。
