面板安装式M12编码型圆形电连接器结构

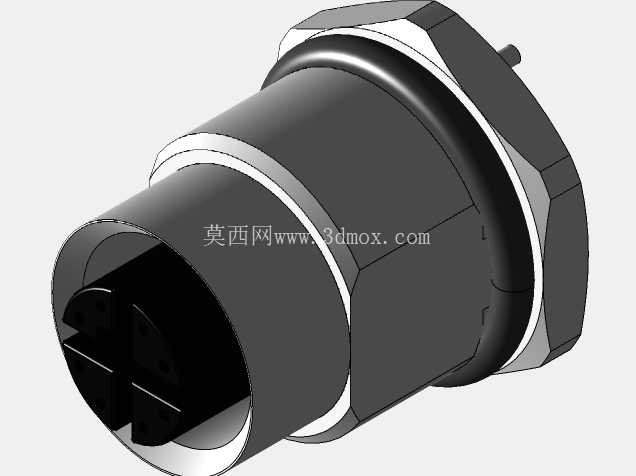

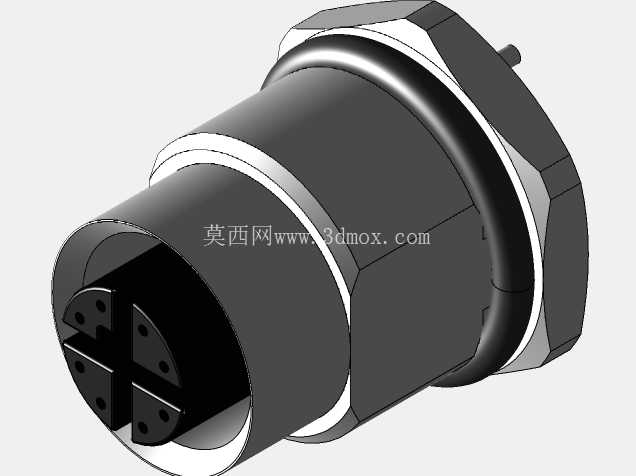

　　这类M12编码型连接器是工业现场信号与小功率电源传输的核心接插部件，常见于工业自动化产线的传感器组网、设备端信号接驳、户外工业设备的电气接口部位，区别于普通民用接插件，其结构设计完全围绕工业场景的抗振、防误插、面板密封安装需求展开。从结构上看，该款为后端法兰面板安装形式，前端插合端采用标准M12螺纹锁紧结构，插合后可实现可靠的机械锁止，避免设备运行过程中因振动、拉扯导致的接插松脱，插合面的编码结构做了不对称防呆设计，不同编码的公母头无法强行插合，从物理层面避免现场接线时的错接问题，尤其适合多组同规格连接器密集排布的电控柜、设备面板场景，能大幅降低现场装配的出错概率。

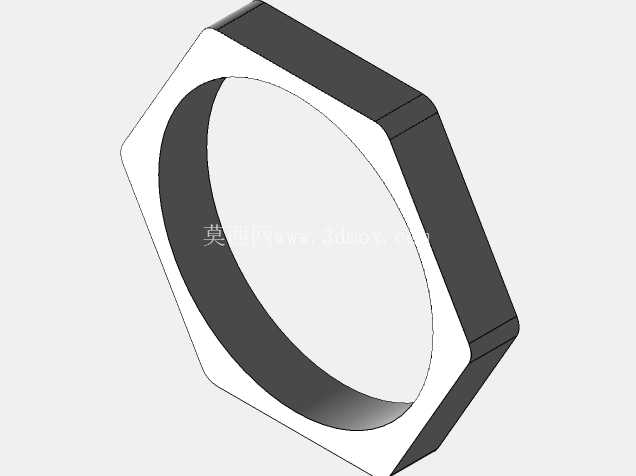

　　安装端的外六角法兰结构是这类连接器的核心安装边界，安装时仅需在设备面板上开出对应直径的安装过孔，将连接器主体从面板外侧穿入，内侧通过配套六角螺母锁紧即可完成固定，法兰与面板贴合面预留了密封垫圈的安装槽位，装配后可实现面板部位的IP67级防护，能阻挡粉尘、喷淋水进入设备内部，适配户外设备、潮湿工况下的使用需求。内部接触件采用分块式绝缘基座固定，多芯接触件按编码规则排布在绝缘基座内，相邻接触件之间设置了足够的电气间隙与爬电距离，可满足工业场景下常见的24V直流信号、小功率电源的传输要求，绝缘基座选用耐温、抗老化的工程塑料材质，可适配-40℃到85℃的常规工业工作温度范围，避免长期使用后出现绝缘性能下降、基座开裂的问题。

　　建模过程中需要重点关注几个关键尺寸的公差匹配：首先是前端M12螺纹的尺寸精度，螺纹大径、中径需要符合公制螺纹的公差要求，保证与配套母头锁紧时的顺畅度，既不能出现螺纹过紧导致装配卡顿，也不能因间隙过大导致锁紧后旷量过大影响防护性能；其次是法兰安装面的厚度尺寸与安装孔的配合公差，要保证螺母锁紧后法兰面能完全贴合面板表面，不会出现倾斜导致密封失效；再者是内部绝缘基座与金属外壳的配合公差，基座与外壳之间采用过盈配合加定位卡台的结构，避免接插过程中基座出现轴向窜动，导致接触件位置偏移影响接插导通率。

　　另外，外壳的边角位置做了小圆弧过渡处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中，提升外壳的结构强度，在承受意外磕碰时不容易出现开裂变形。这类连接器在实际选型时，除了匹配芯数、编码类型，还需要重点核对面板安装孔的直径、法兰的最大外径尺寸，避免出现开孔过小无法安装、或者开孔过大导致法兰无法完全覆盖安装孔的问题，同时要确认插合端的伸出长度，保证接插后配套插头的尾部线缆不会与设备周边结构出现干涉。从建模细节来看，金属外壳的表面做了哑光金属质感的处理，还原了实际车削加工后的金属表面状态，插合端的接触件端面做了倒角处理，方便公母头对中插合，减少插合过程中接触件的磕碰损伤，尾部的出线部位预留了线缆焊接或压接的空间，可根据实际使用需求适配不同线径的屏蔽或非屏蔽线缆，满足不同场景下的接线需求。
