带主动散热结构的100A航模无刷电调结构

项目分类:变压器/电感器 发布时间:2025-01-13 ID:898586
  • 带主动散热结构的100A航模无刷电调结构
  • 带主动散热结构的100A航模无刷电调结构
  • 带主动散热结构的100A航模无刷电调结构
  • 带主动散热结构的100A航模无刷电调结构
  • 带主动散热结构的100A航模无刷电调结构

  在航模、小型无人动力设备、大比例遥控车模这类对动力输出响应速度、持续电流承载能力要求严苛的应用场景里,电子调速器是动力链路里直接决定动力输出平顺性、过载可靠性的核心部件,这款100A规格的带主动散热电调,就是针对持续大电流输出工况做了定向结构优化的动力控制部件。从实际使用场景来看,这类大电流电调普遍搭载在500级以上电动直升机、1/8比例大功率遥控越野车、多旋翼大载重行业无人机这类负载波动大、持续工作电流容易突破60A的设备上,普通无散热结构的电调在这类工况下很容易因为MOS管结温过高触发过温保护,甚至出现功率器件烧毁的问题,直接导致动力中断引发设备坠毁、撞损的事故。

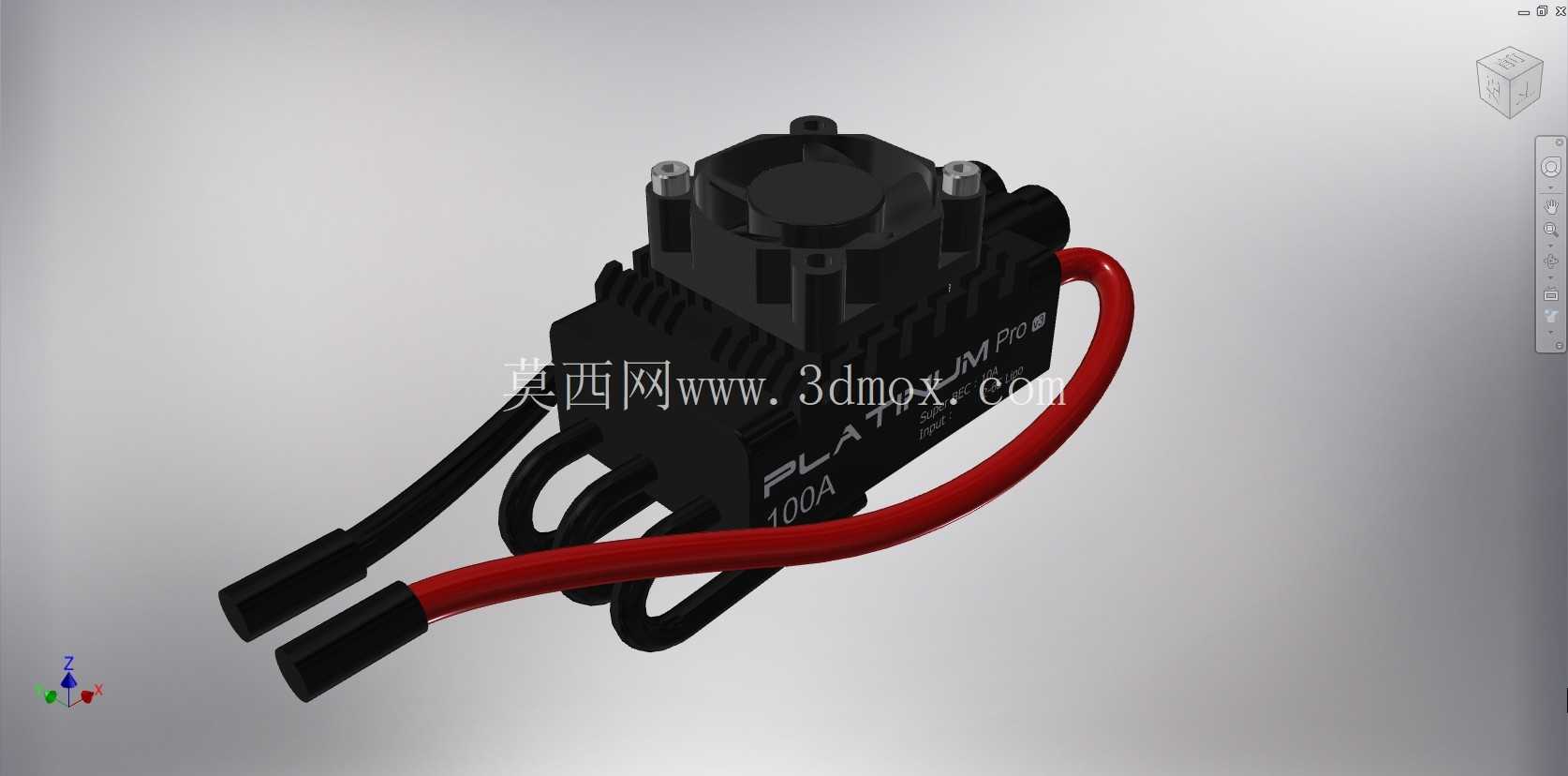

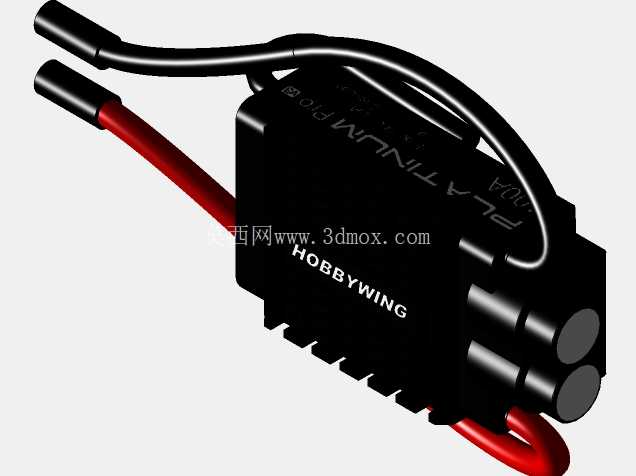

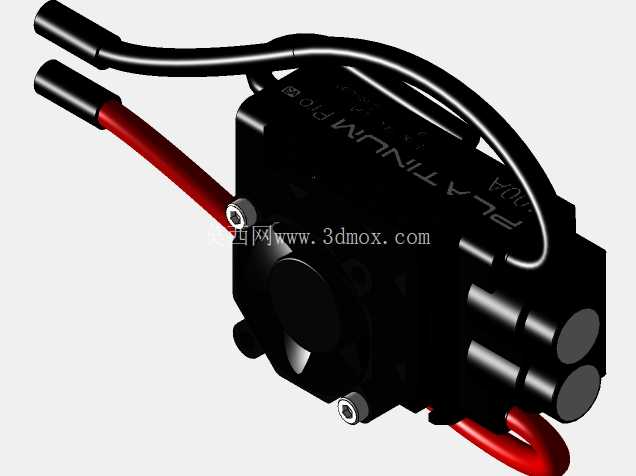

  这款电调的结构设计首先围绕散热效率做了多层优化,顶部直接集成了轴流散热风扇,风扇进风面正对电调内部功率板的MOS管阵列安装位,散热鳍片直接通过导热硅脂与功率器件贴合,没有多余的结构热阻,相比被动散热的同规格电调,持续工作时的功率器件结温能降低25摄氏度以上,允许更长时间的满油门大电流输出。出线端做了分线结构设计,两根主功率输入线采用大截面积耐高温硅胶线,红色正极端子、黑色负极端子做了防呆结构区分,避免装机时接反电源正负极烧毁控制板;输出端的三根电机线同样采用耐弯折硅胶线,出线位置做了应力释放倒角,避免装机走线时线材根部反复弯折出现铜丝断裂的问题。

  从安装边界来看,这款电调的主体外壳采用高强度耐高温工程塑料注塑成型,散热鳍片为铝合金挤压成型后做阳极氧化处理,整体安装孔位预留了标准的M3螺丝安装位,孔距适配市面上绝大多数航模、车模的标准电调安装座,不需要额外做转接支架就能直接固定。外壳侧面做了防滑的格栅纹理,既可以增加外壳的结构强度,避免装机时螺丝拧得过紧导致外壳开裂,也能在一定程度上增加侧面的散热面积,辅助带走部分工作热量。控制信号端的接插件采用标准的3Pin舵机接口,针脚定义完全兼容市面上主流的航模接收机、车模遥控器接收机,不需要改线就能直接对插使用,信号端还做了防反插的凸台设计,避免插反接口导致信号短路。

  设计过程中,结构团队首先针对功率器件的热分布做了热仿真模拟,确定了散热鳍片的齿距、厚度,以及风扇的安装位置,确保风扇吹出的气流能够完全覆盖所有功率器件的散热面,不会出现散热死角;其次针对电调的抗振性能做了结构强化,内部电路板与外壳之间增加了缓冲减震垫,风扇与散热鳍片之间采用软胶垫固定,避免在航模飞行、车模越野过程中的高频振动导致风扇松动、电路板焊点脱焊的问题。外壳的密封结构做了半开放设计,既能够保证气流顺利通过散热鳍片带走热量,又能阻挡大部分飞行、行驶过程中溅起的泥水、灰尘直接落到电路板上,提升复杂工况下的使用可靠性。

  从实际选型适配的角度来说,这款电调的结构尺寸能够适配绝大多数紧凑的设备舱布局,主功率线的出线方向做了侧向出线设计,不会因为线材弯折占用过多的纵向安装空间,对于内部空间紧张的航模机身、车模底盘布局非常友好。散热风扇的供电直接从电调内部的取电电路取电,不需要额外外接风扇供电线路,减少了装机时的接线工作量,也避免了额外走线带来的信号干扰问题。功率管的排布采用对称式布局,确保每一颗功率管的散热路径长度一致,不会出现局部器件过热的问题,整体结构的公差控制在0.1mm以内,散热鳍片与功率器件之间的贴合间隙控制在0.05mm以内,保证导热效率达到设计预期。
