工业卧式带散热筋驱动电机结构

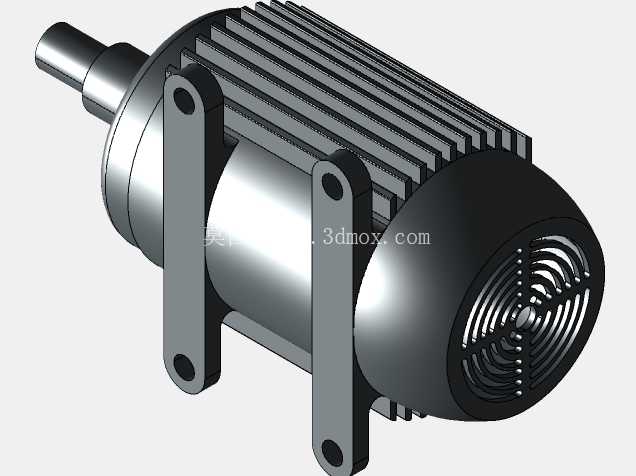

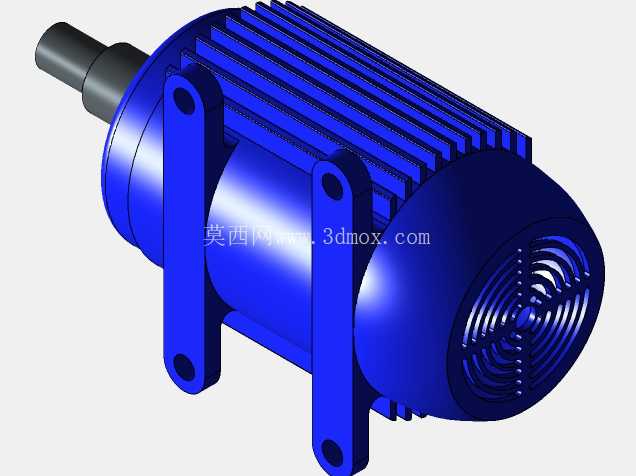

　　这款卧式驱动电机的三维结构，首先从安装适配场景来看，可覆盖轻工输送线、小型机床进给机构、农用辅助设备、自动化分拣单元等多种需要稳定旋转动力输出的工况，作为整套设备的动力源，它承担着将电能转化为旋转机械能、向后端执行组件传递扭矩的核心作用，输出轴端可通过联轴器、带轮、齿轮等不同传动连接件，匹配不同速比、不同安装距的负载端结构，适配性覆盖多数中低功率传动需求。从结构设计思路上，机壳部分采用轴向平行散热筋布局，筋条沿电机筒体圆周均匀排布，这种设计并非单纯为了外观规整，而是在不额外增加电机整体径向安装尺寸的前提下，最大化机壳与空气的接触面积，当电机配套设备处于连续运转工况时，定子绕组产生的热量可以通过铁芯传导到机壳，再通过散热筋快速和周围空气完成热交换，避免内部绕组因积热出现绝缘老化、扭矩衰减的问题，相比光滑机壳结构，同功率下这种散热筋设计可以让电机的连续工作温升降低15%左右，有效延长设备无故障运行时长。

　　安装结构上采用双侧卧式安装脚设计，两个安装脚与机壳为一体化结构，每个安装脚上预留两个同轴的安装通孔，安装时可以通过螺栓直接将电机固定在设备的安装基座平面上，安装脚的定位孔距、孔位同轴度都经过公差匹配，安装后电机输出轴的轴线与基座平面保持平行，不会出现轴系偏斜导致的传动部件磨损加快、运转异响问题；输出轴端采用阶梯轴设计，轴段预留有键槽位，可配套平键完成与传动轮、联轴器的周向固定，避免大扭矩传递时出现轴与连接件的相对滑动，轴端的伸出长度经过尺寸校核，既可以满足多数标准传动件的安装深度要求，又不会因为轴伸过长导致轴端挠度变大、运转时出现径向跳动。

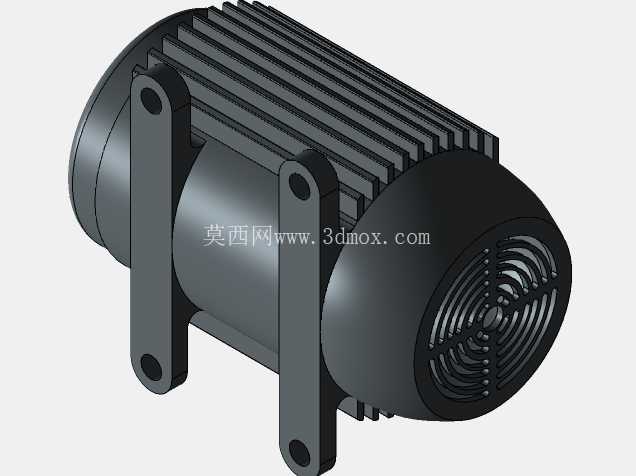

　　尾部的端盖上设计有同心排布的通风栅格，栅格的缝隙宽度经过控制，既可以保证冷却空气能够顺利进入电机内部，带走转子端部的热量，又可以阻挡外界环境中较大尺寸的杂物、碎屑进入电机内部，避免转子卡滞、绕组划伤的问题，栅格采用同心圆加径向筋的布局，在保证通风面积的同时，也能提升端盖的结构强度，避免运输、安装过程中受到外力挤压出现端盖变形，蹭到转子导致运转卡滞。从安装边界尺寸来看，这款电机的径向最大尺寸为散热筋的外圆直径，安装时需要在机壳周边预留至少30mm的通风间隙，保证散热空气能够顺畅流通，不要将电机紧贴在设备的封闭钣金内壁安装，避免影响散热效果；轴向尺寸从输出轴端面到尾部端盖外端面的总长度，可适配多数紧凑型设备的动力舱安装空间，安装脚的底面到输出轴轴线的中心高为标准安装尺寸，可直接替换同机座号的标准工业电机，不需要对原有设备的安装基座做额外的打孔、垫高修改，降低设备改造、替换的设计与加工成本。

　　在功能特性上，这款电机的结构设计兼顾了连续运转的稳定性与安装维护的便捷性，机壳的散热筋结构不需要额外加装独立冷却风扇即可满足多数常规工况的散热需求，减少了额外的易损部件，降低后期维护的频次；两端的端盖通过螺栓与机壳连接，后期需要做轴承维护、内部清灰时，只需要拆卸端盖固定螺栓即可完成操作，不需要对整体安装结构做拆解；输出轴的轴承位采用过盈配合设计，可承受一定的径向负载，适配带传动、齿轮传动等不同传动方式带来的径向力，不会因为径向负载过大导致轴承过早失效。实际选型应用时，需要注意根据负载的启动扭矩、连续运转扭矩匹配对应的功率参数，同时核对安装脚的孔距、输出轴的轴径与键槽尺寸，确保和原有传动系统的尺寸匹配，安装时要保证安装基座的平面度，避免安装脚紧固后机壳出现形变，导致定子与转子的同轴度偏差，出现运转摩擦、电流过大的问题；接线盒的位置可根据实际安装方向做调整，方便现场布线时的线缆走向规划，避免线缆过度弯折出现绝缘层破损。
