工业级开关式交流转直流电源供应器

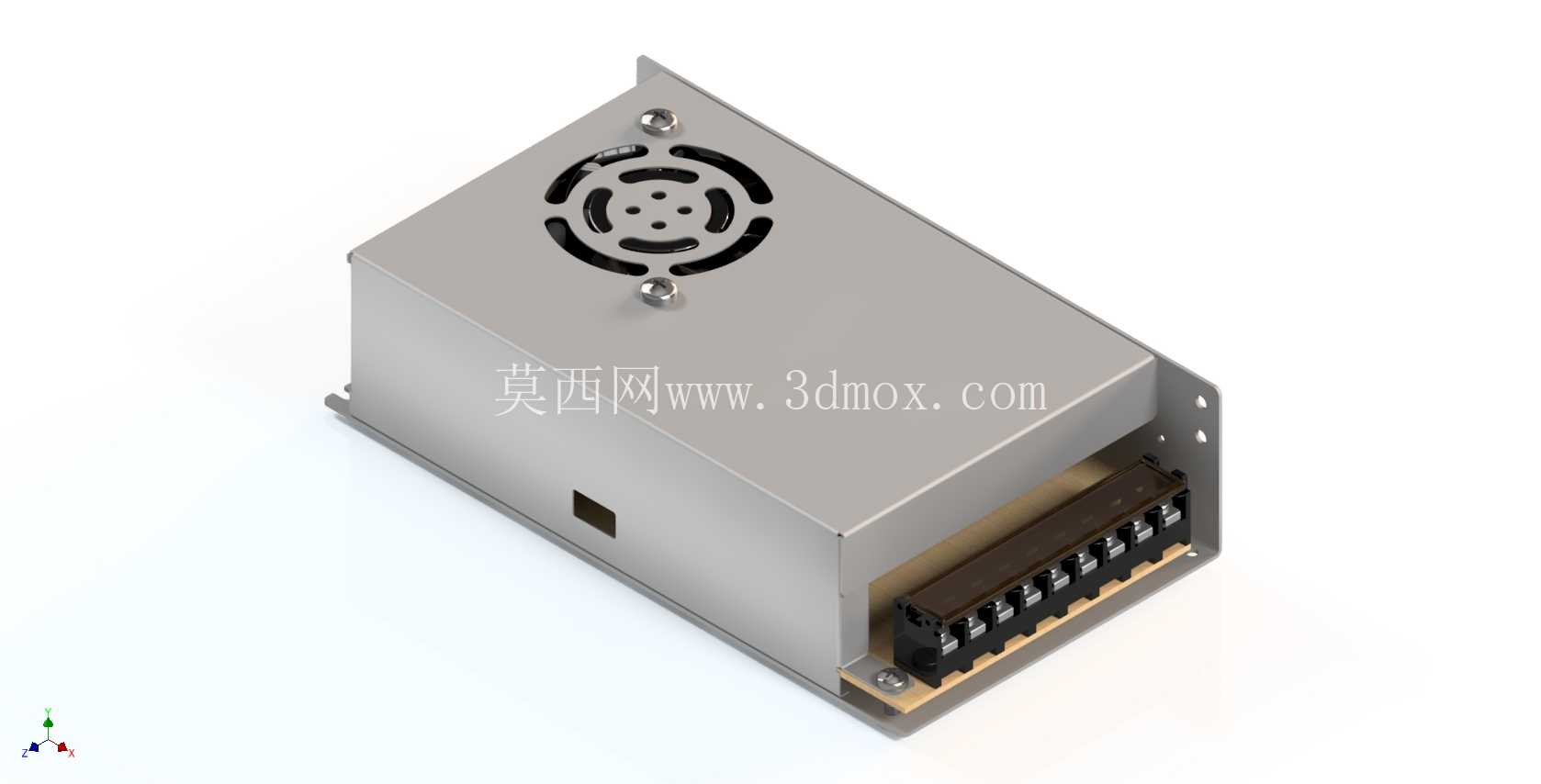

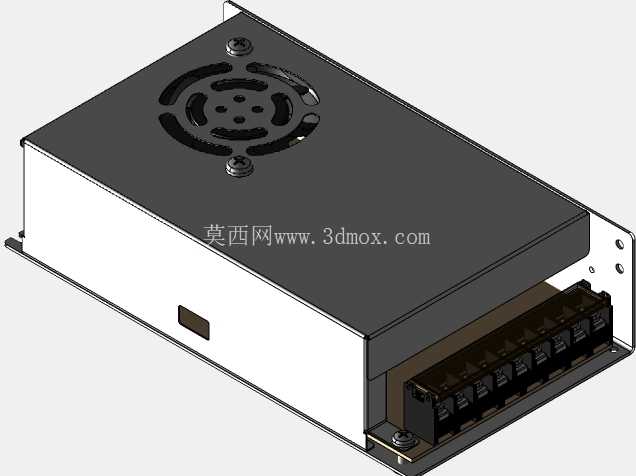

　　这款电源供应器的三维建模完全围绕工业现场的实际安装与使用需求展开，先从安装边界说起，壳体采用冷轧钢板折弯成型，整体为长方体封闭式结构，侧面预留带固定孔的安装耳，可直接通过螺丝固定在设备机柜的安装梁、电控箱内壁或者设备内部的安装板上，安装孔位间距符合常规电气安装的通用尺寸规范，不需要额外定制转接支架就能适配多数现有安装场景，接线端采用栅栏式接线端子排，端子朝向安装面外侧，接线时不需要额外拆解壳体，直接在外部就能完成输入输出线缆的压接与固定，端子排的间距满足强电布线的安全爬电距离要求，避免高压端出现拉弧、短路风险。

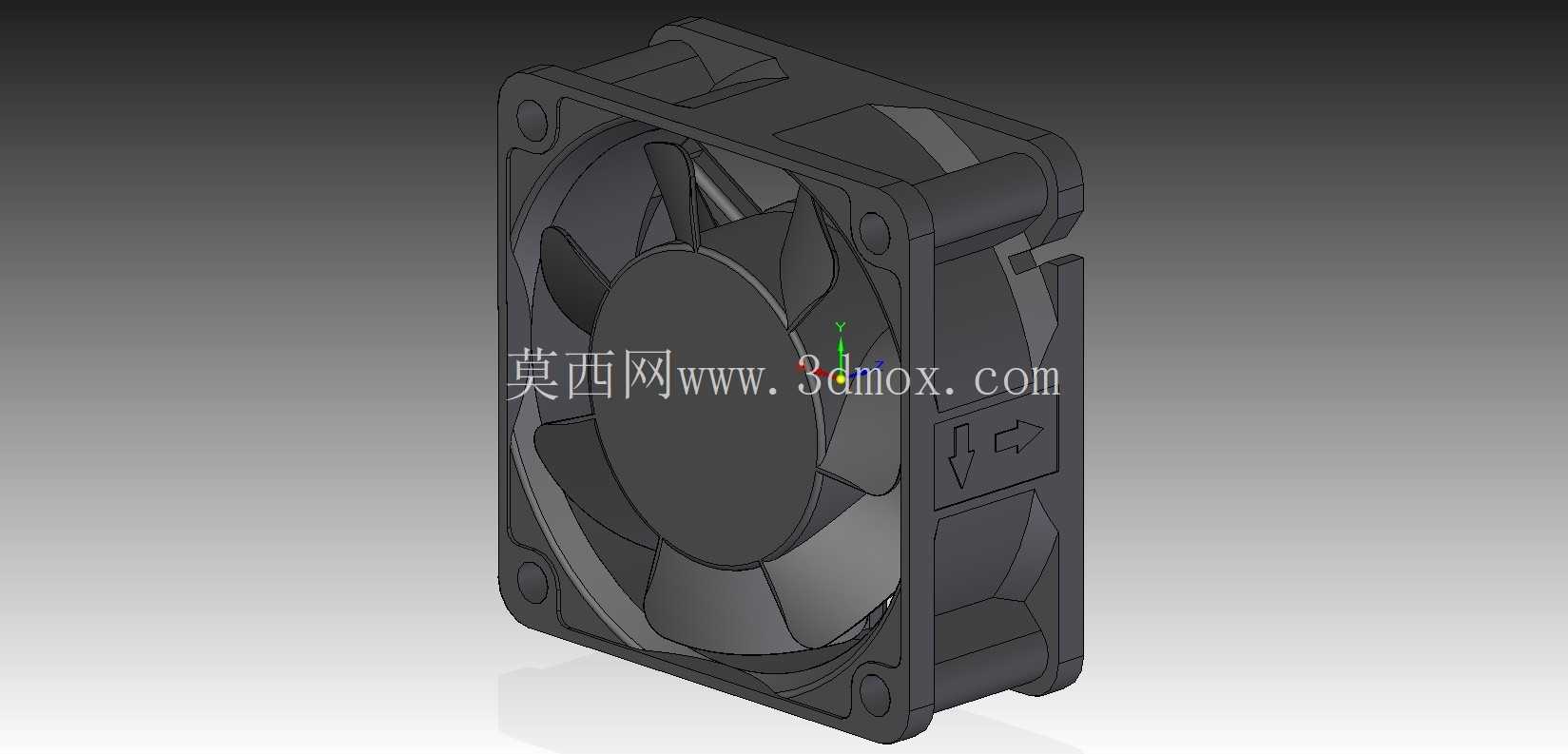

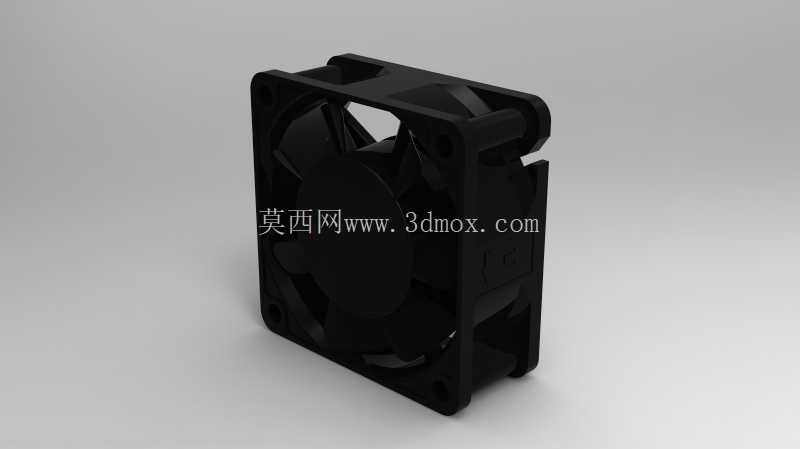

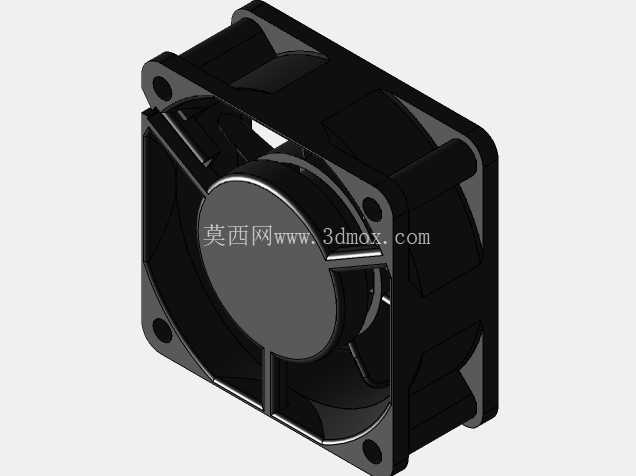

　　顶部集成的轴流散热风扇直接对准内部功率器件的发热核心区域，风扇外侧的防护网罩采用一体冲压成型的格栅结构，既保证通风量满足满载工况下的散热需求，又能防止外部杂物、线缆碎屑掉入风扇内部造成卡滞，壳体侧面还预留了辅助散热的通风小孔，在低负载工况下即使风扇停转也能依靠自然对流带走部分热量，提升低负载运行时的可靠性。从功能特性来看，这款电源属于交流转直流的开关型供电装置，主要作用是将工业现场常见的交流市电转换为稳定的低压直流输出，给工业控制回路、传感器、小型执行机构、工控板卡等需要直流供电的部件提供稳定的电源输入，内部的功率器件、整流模块、滤波电容都通过绝缘支架固定在壳体底板上，底板同时承担散热基板的作用，将功率器件工作时产生的热量快速传导到整个金属壳体上，扩大散热面积，避免局部热量堆积造成器件过热损坏。设计过程中优先考虑了工业场景的抗干扰需求，壳体为全金属封闭式结构，能够屏蔽外部电磁干扰对内部电源电路的影响，同时也能减少电源本身开关工作时产生的电磁辐射对外围精密工控器件的干扰，壳体的拼接缝隙处都做了折弯咬合处理，不需要额外添加导电衬垫就能满足基本的电磁屏蔽要求，兼顾加工成本与屏蔽性能。

　　在实际应用场景中，这类电源广泛用在自动化生产线的电控柜内、小型工业设备的内置供电模块、安防监控系统的集中供电单元、通讯基站的辅助供电回路等场景，相比开放式的电源模块，封闭式的金属壳体能够抵御现场的少量粉尘、金属碎屑飞溅，适合在普通工业车间的非极端恶劣环境下长期运行，建模时还原了所有外部安装与接线的细节结构，包括固定螺丝的沉头位置、接线端子的螺丝槽型、散热格栅的具体开孔尺寸、安装耳的折弯角度与厚度，这些细节在做设备整体装配干涉检查时非常关键，能够直接验证电源安装后与周边线缆、其他电气元件、机柜门板之间的间隙是否满足安全要求，避免实际装配时出现部件干涉、接线空间不足、散热风道被遮挡等问题。

　　壳体表面采用喷塑处理的质感也在模型中做了还原，边缘的折弯圆角、拼接处的焊点位置都按照实际加工工艺做了还原，没有出现工艺上无法实现的尖角、无支撑悬空结构，完全符合钣金加工的实际工艺要求，不管是用来做设备的电气布局仿真、装配培训演示，还是用来做产品宣传的渲染素材，都能直接使用，不需要再做额外的结构修正。
