在低压配电系统的电源变压器出线侧,绝缘母线承担着将变压器二次侧大电流分配至各下级配电回路的核心作用,不同于常规裸铜排布线方案,这款分相式绝缘母线在结构设计上做了针对性优化,适配多回路出线的紧凑安装场景。从实际应用场景来看,这类母线多用于箱式变压器内部、车间低压进线柜与变压器的衔接段、多工位自动化生产线的主干供电环节,尤其是在出线回路数量多、相序排布要求规整的场景下,分相绝缘结构能大幅降低相间短路风险,减少现场布线的绝缘处理工作量。

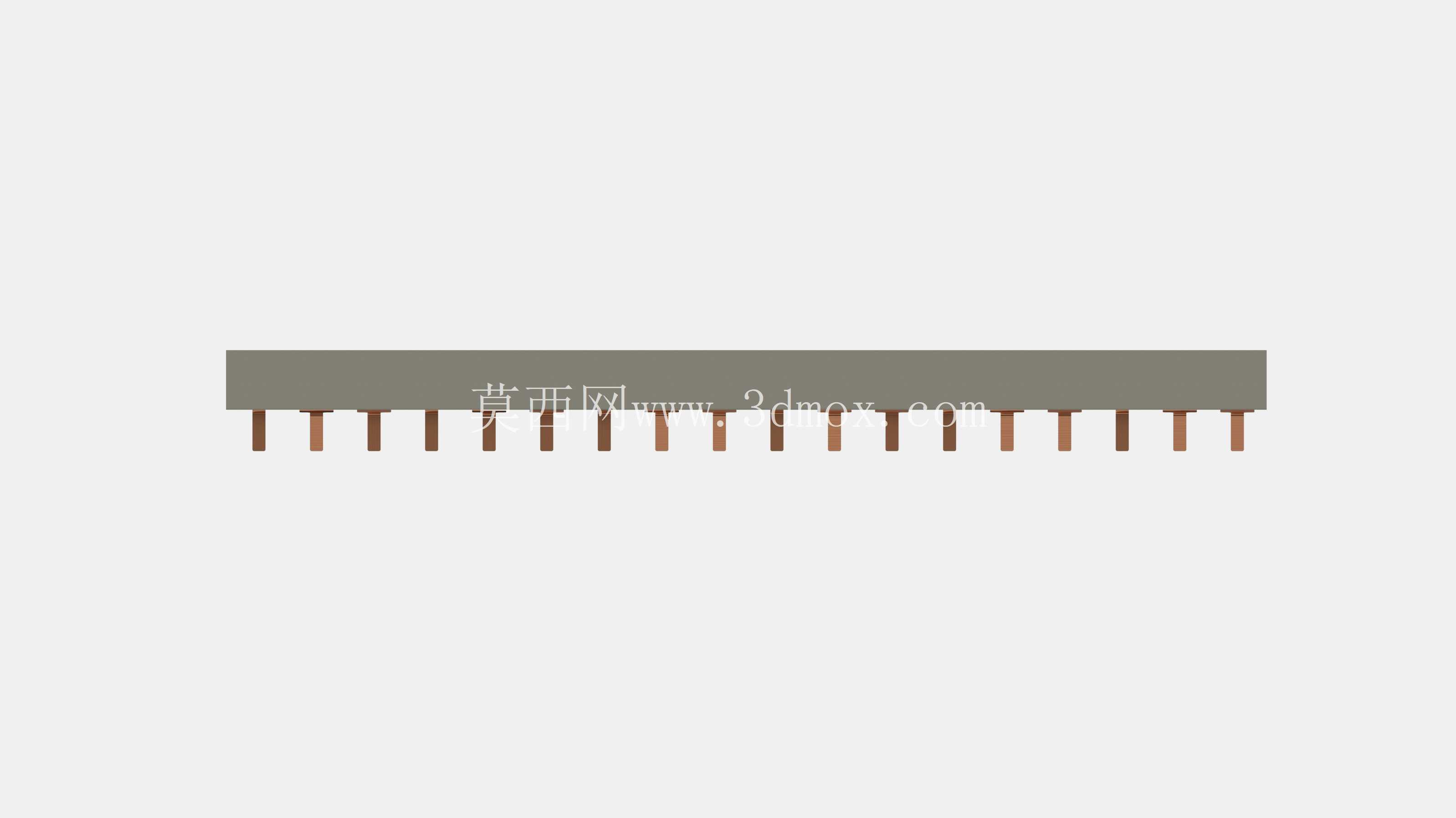

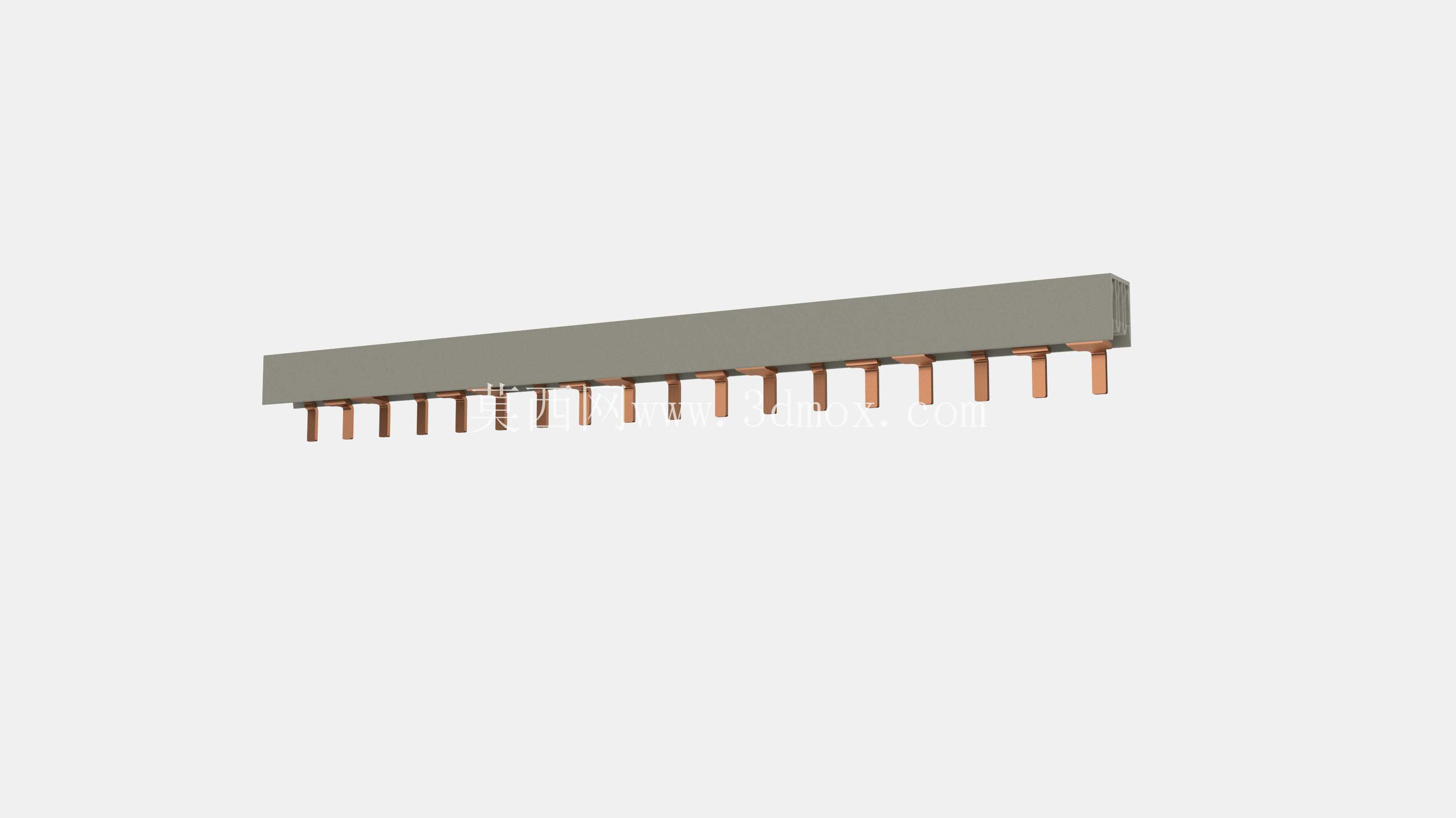

从功能特性上看,该母线采用一体式绝缘基座搭配等距排布的导电插脚结构,绝缘基座采用高强度阻燃绝缘材料模压成型,表面做了耐爬电的筋条设计,相邻导电插脚之间的绝缘距离满足低压配电系统的爬电距离要求,无需额外加装相间绝缘隔板。导电插脚采用紫铜材质,表面做镀锡处理,降低接触电阻的同时提升抗氧化能力,插脚的伸出长度经过精准核算,既保证与下级接线端子的有效接触面积,又避免过长导致的安全距离不足问题。每相导电排嵌装在绝缘基座的对应槽位内,与插脚采用一体化冲压成型结构,消除了拼接部位的接触电阻,大电流工况下的温升控制更稳定。
设计思路上,这款母线优先考虑了安装便捷性与运维便利性,绝缘基座背部设计有标准卡装结构,可直接固定在变压器出线侧的标准安装梁上,无需额外打孔加工,插脚的间距匹配常规低压断路器、接触器的进线端子间距,现场接线时可直接将插脚插入对应端子排的接线位,单根螺栓即可完成紧固,相比传统逐根排布铜排、包裹绝缘套管的作业方式,安装效率能提升60%以上。同时,分相式的结构设计让三相导体完全被绝缘材料分隔,即使在潮湿、多粉尘的工业车间环境下,也能有效避免因积灰、凝露导致的相间拉弧故障,绝缘基座的耐温等级满足B级绝缘要求,长期工作温度上限可达130摄氏度,匹配变压器满负荷运行时的温升区间。
外形尺寸与安装边界方面,该母线整体为长条形结构,长度根据出线回路数量做模块化设计,单段标准长度适配12到24个出线回路,绝缘基座的宽度控制在80毫米以内,厚度不超过40毫米,安装后占用的柜内空间远小于传统铜排堆叠布线方案。导电插脚的中心距为标准的20毫米,适配市面主流低压配电元件的接线间距,插脚的截面尺寸根据额定电流等级做匹配设计,常规630A额定电流下插脚截面为15*3毫米,可根据实际载流需求调整截面规格。安装时需要注意,母线的安装平面与变压器出线端子的平面度偏差不超过1毫米,避免插脚受力变形导致接触不良,母线两端预留有固定安装孔,孔位距离端部的尺寸为25毫米,适配标准M6螺栓固定,安装完成后带电部位与柜体金属外壳的安全距离不小于20毫米,满足低压配电设备的安全规范要求。
从结构可靠性角度出发,这款绝缘母线的绝缘基座与导电排之间采用过盈嵌装工艺,配合耐高温粘接剂辅助固定,在设备运输、运行振动的工况下不会出现导电排移位、绝缘基座开裂的问题,插脚的根部做了圆角过渡处理,避免应力集中导致的插脚断裂问题,长期使用过程中无需频繁检查紧固接线部位,运维工作量大幅降低。相比传统的裸铜排布线方案,这种集成式绝缘母线的相序标识直接模压在绝缘基座表面,不会出现标识脱落导致的相序接反问题,现场接线时可直接根据标识对应三相回路,减少接线错误率。
