红色凸头按钮式控制开关结构设计

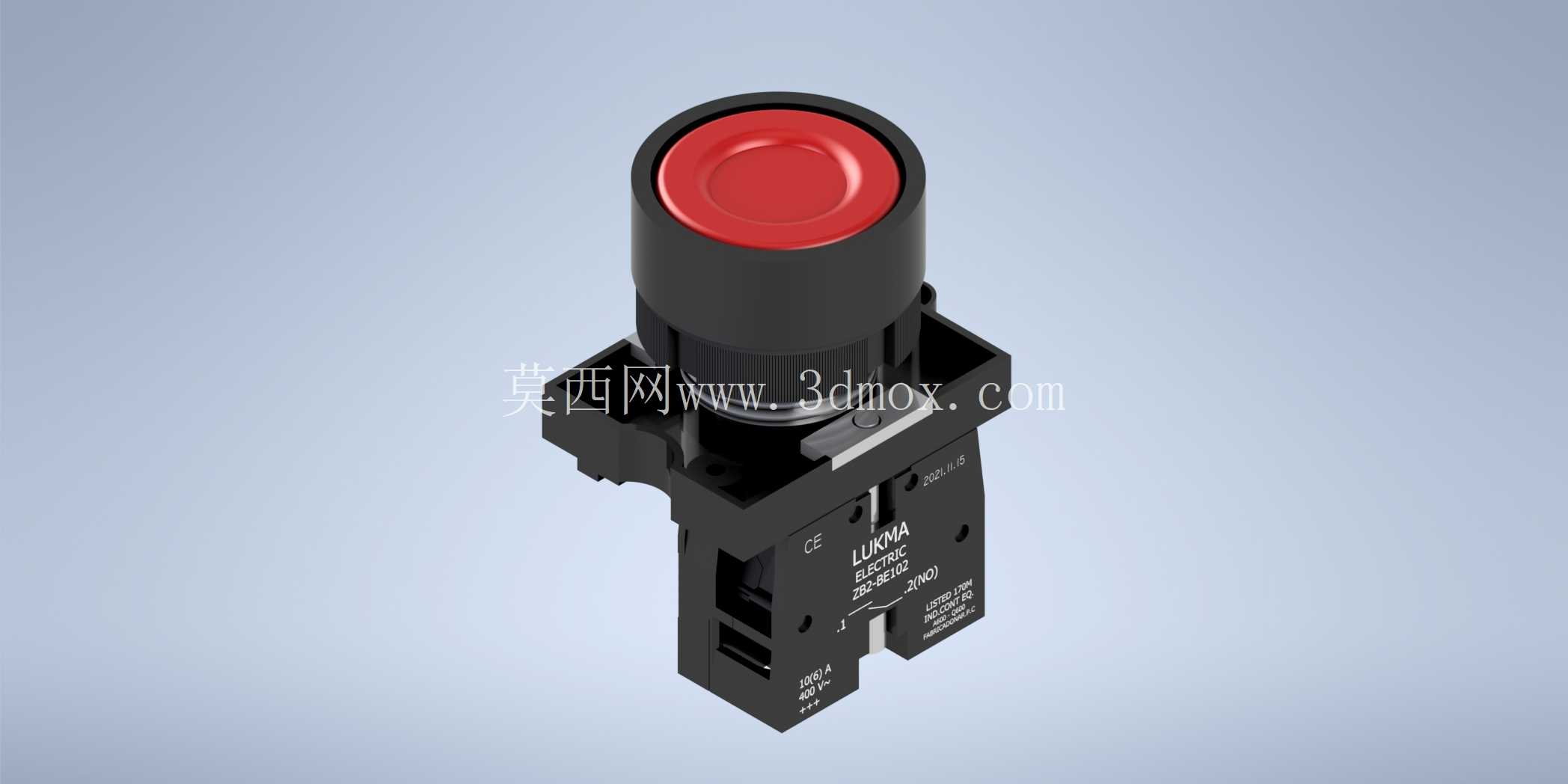

　　在低压电气控制回路的设计选型中，这类凸头红色按钮是设备操作面板上最常见的主令控制元件，广泛分布在机床操作站、自动化生产线工位、配电柜面板、小型加工设备操控区等场景，承担紧急停止、回路分断、故障复位这类需要高辨识度操作的功能，红色的外观配色符合电气安全规范里的危险操作、分断功能标识要求，操作人员在设备异常状态下可以快速定位操作位置，避免误操作其他功能按键。从结构设计来看，这款按钮采用模块化拼接思路，头部操作单元与底部触点基座采用卡扣式快装结构，不需要额外紧固件就能完成组装，适配行业通用的22mm标准面板安装开孔，安装时只需要从面板正面插入头部单元，背面旋紧配套的固定锁紧环即可完成固定，安装边界预留了足够的接线空间，触点基座的厚度方向尺寸控制在合理范围，不会占用柜内过多的走线空间，适配厚度1-5mm的各类金属、塑料设备面板。头部的操作帽采用凸台设计，比面板表面高出一定距离，既方便操作人员戴工作手套时按压操作，也能避免面板上的杂物意外触碰导致误触发，操作帽下方的基座带有防滑齿纹结构，方便安装时徒手对位锁紧，不需要借助专用工具就能完成初步固定。底部的触点单元采用常开常闭可组合的结构设计，用户可以根据实际回路需求搭配触点模块，这款模型呈现的是一常开一常闭的基础触点配置，触点部分带有明确的通断标识，接线端子采用螺钉压接结构，适配0.5-2.5平方毫米的多股铜芯控制导线，压接后接触可靠，不会因为设备运行的振动出现松脱问题。

　　在实际建模过程中，需要重点关注头部操作单元的按压行程参数，这类按钮的标准按压行程一般在3-5mm区间，操作力控制在5-8N，既不会因为操作力过小导致误碰，也不会因为按压力度过大增加操作人员的劳动强度，模型里还原了操作帽与基座之间的间隙配合关系，预留了合理的活动余量，不会出现卡滞的结构问题。安装孔位的同轴度公差是设计时需要重点控制的尺寸，头部圆柱段与安装开孔的配合间隙控制在0.2-0.3mm，既方便安装时插入，也不会因为间隙过大导致按钮在面板上晃动，固定锁紧环的螺纹采用标准细牙螺纹，锁紧后可以承受一定的侧向拉力，不会因为频繁按压出现松动移位。

　　触点基座的导向结构设计也很关键，按钮按压时内部的推杆会沿着固定轨迹推动触点动作，模型里还原了内部的导向槽与推杆的配合结构，保证每次按压时触点都能可靠通断，不会出现接触不良的问题，基座外壳采用阻燃工程塑料材质，满足低压电器的阻燃等级要求，即使触点拉弧产生高温也不会出现外壳熔化起火的风险。在设备布局设计时，这类按钮一般会布置在操作面板的易触及区域，周边预留至少30mm的操作空间，避免相邻按键距离过近导致误操作，红色按钮作为停止类功能使用时，会比其他功能按钮突出面板2-3mm，形成视觉和触觉上的差异化，方便操作人员在视线不离开加工区域的情况下也能通过触觉快速定位。

　　从三维建模的细节来看，模型还原了产品表面的所有标识信息，包括触点的通断标记、品牌标识、额定参数刻印位置，外壳的分型线、卡扣的配合结构都做了写实还原，导入装配体时可以直接用于设备面板的布局干涉检查，验证安装位置是否合理，接线空间是否充足，也可以用于生成操作面板的渲染效果图，做设备方案展示时不需要额外建模就能直接调用。这类按钮的使用寿命一般在百万次按压级别，结构设计里的复位弹簧采用不锈钢材质，避免长期使用出现锈蚀导致复位卡滞，触点部分采用银合金材质，提升导电性能和耐电弧烧蚀能力，模型虽然没有呈现内部的弹簧和触点弹片结构，但外部的安装尺寸、接口位置都和实物一致，完全可以满足结构设计阶段的选型校验需求。
