EBERLE异步电动机透明剖视结构展示

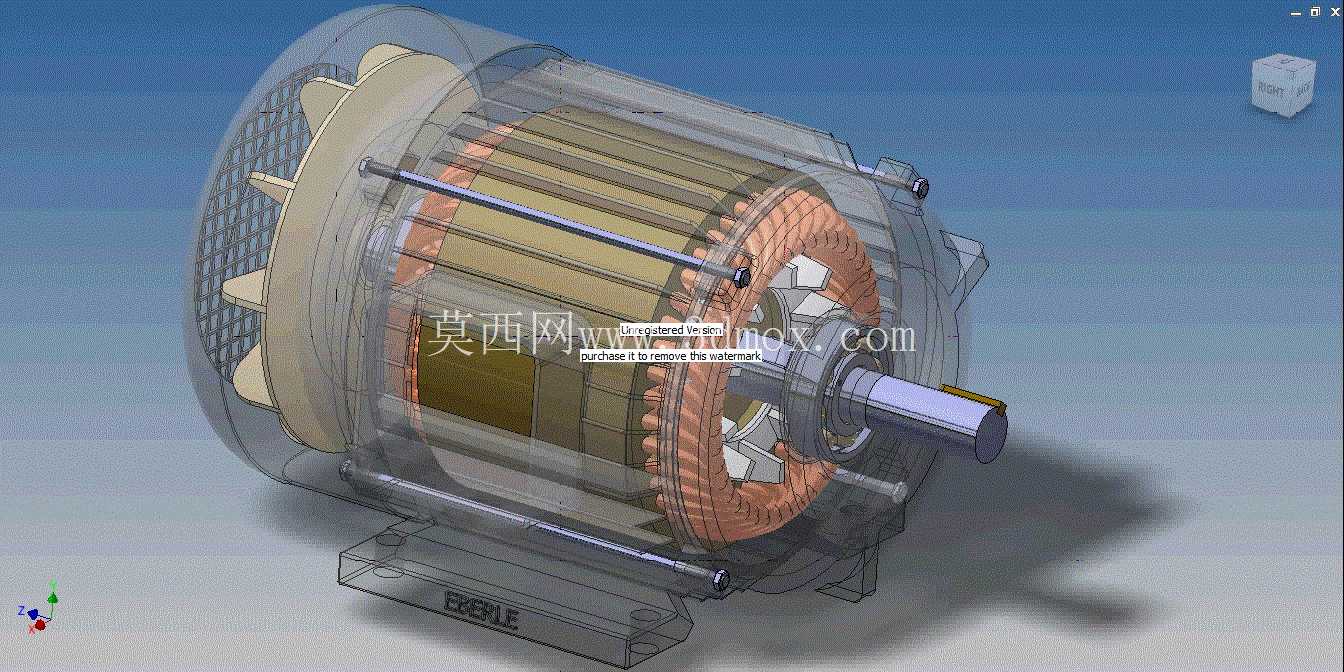

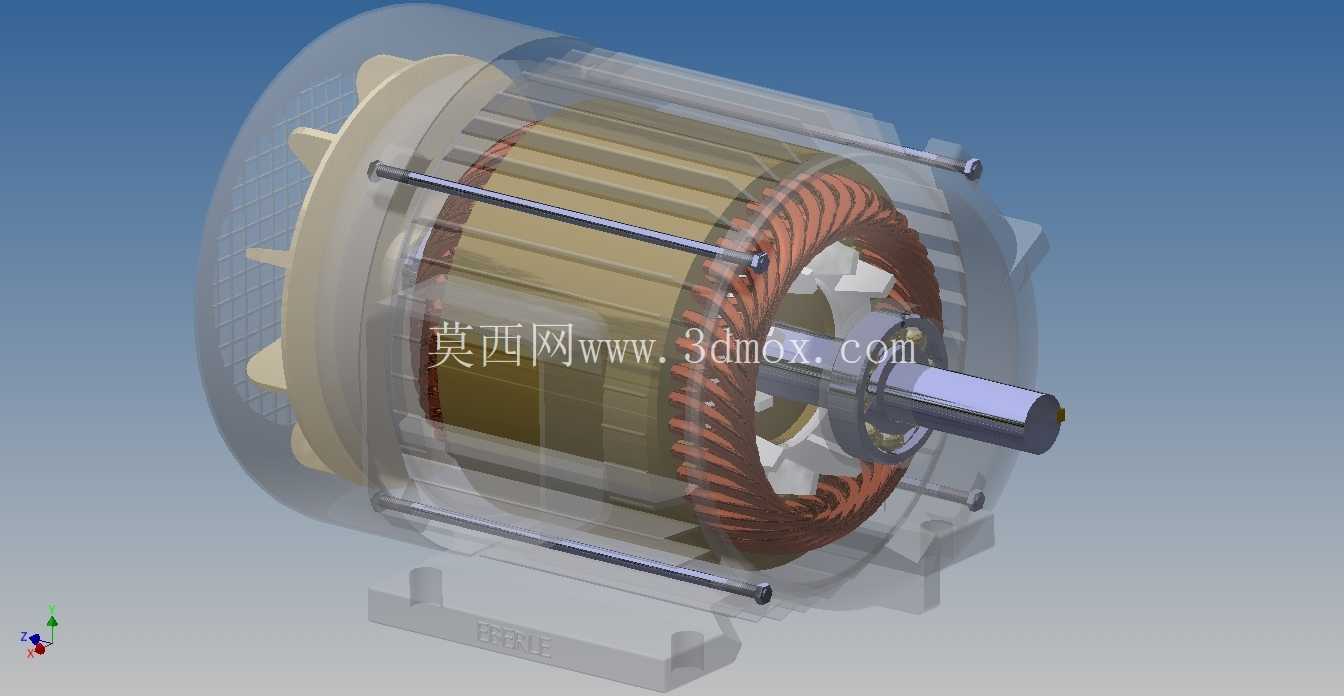

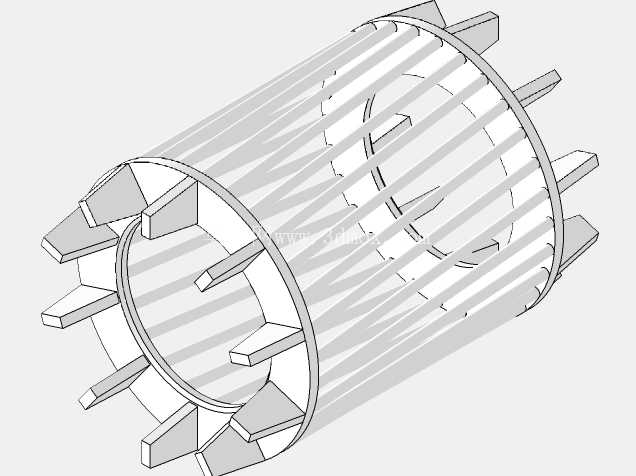

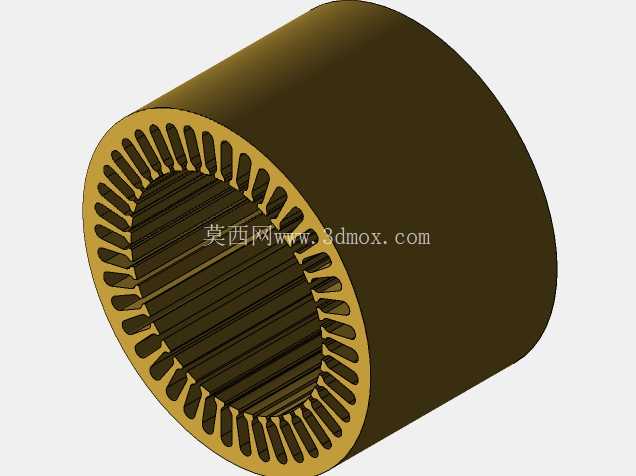

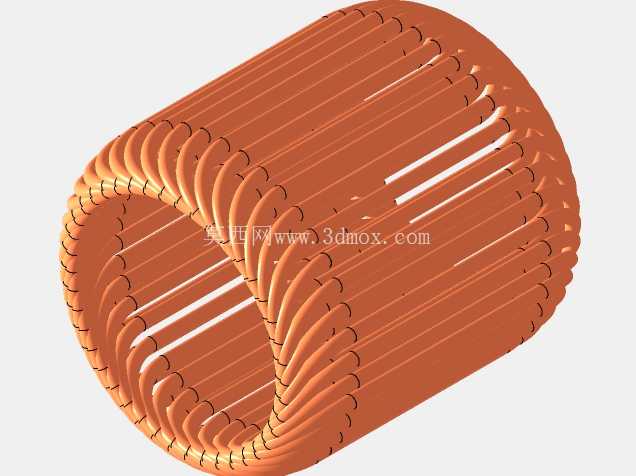

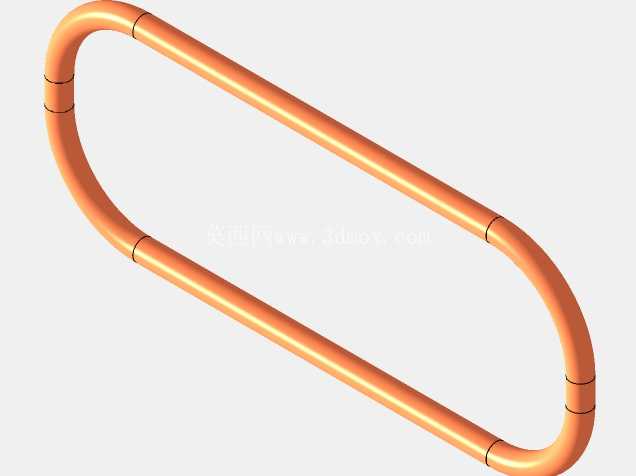

　　这款剖视展示的电动机结构，可直观呈现异步电机的内部装配逻辑，在工业传动场景中，这类电机常作为中小型设备的动力源，覆盖输送线辊筒驱动、小型机床主轴进给、风机泵类负载配套等多个应用场景，适配常规380V工业供电工况，也可根据绕组参数调整适配不同电压等级的供电环境。从结构设计来看，模型采用半透明机座的展示形式，能清晰看到定子铁芯与绕组的排布方式：定子冲片叠压后通过扣片固定成整体，绕组采用分布式嵌线工艺，端部做了绝缘绑扎处理，可避免电机运转时绕组受电磁振动出现磨损；转子部分为铸铝鼠笼结构，导条与端环一体铸造成型，平衡块铆接在转子端环两侧，做过动平衡校正，能降低额定转速下的振动幅值。

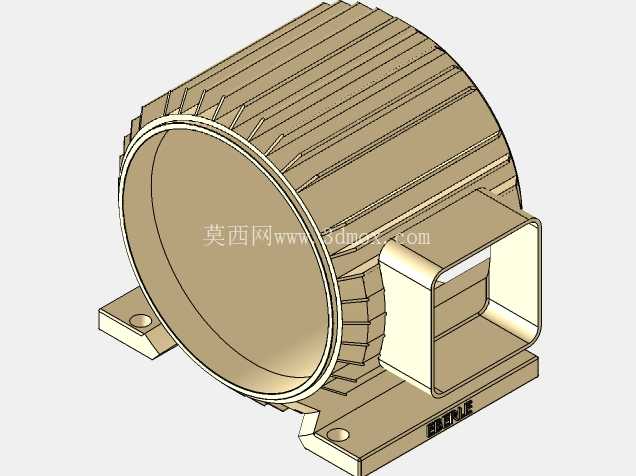

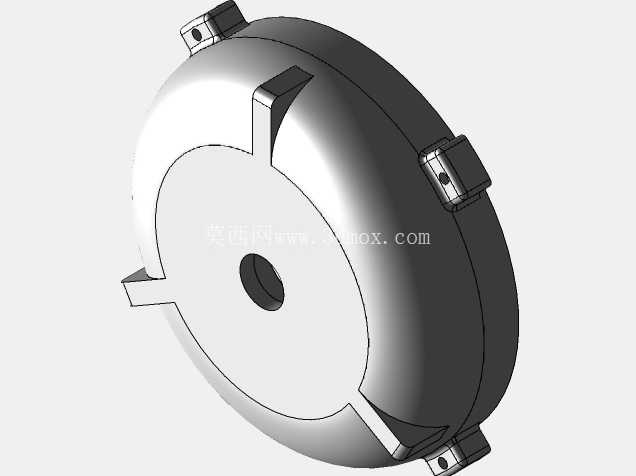

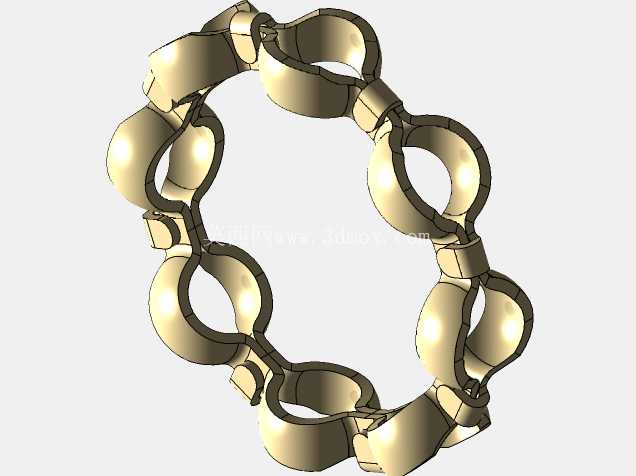

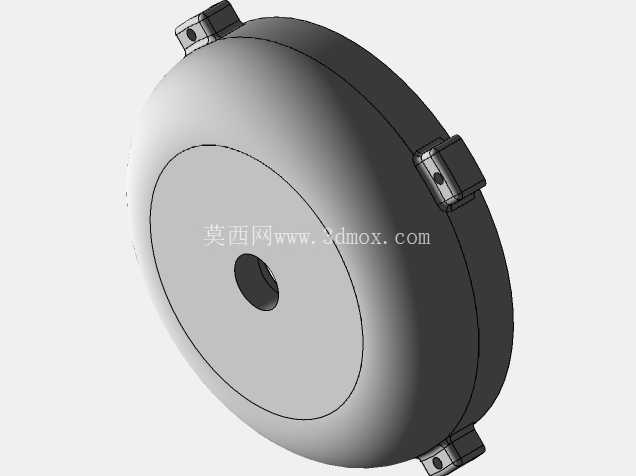

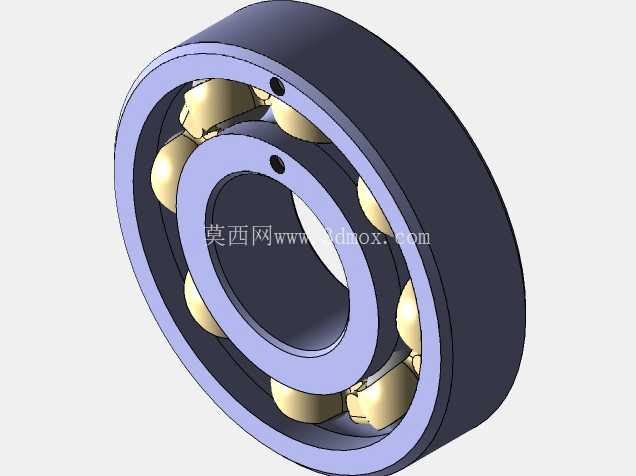

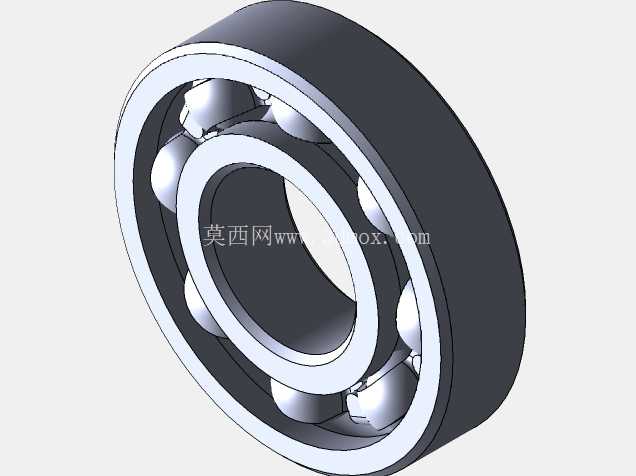

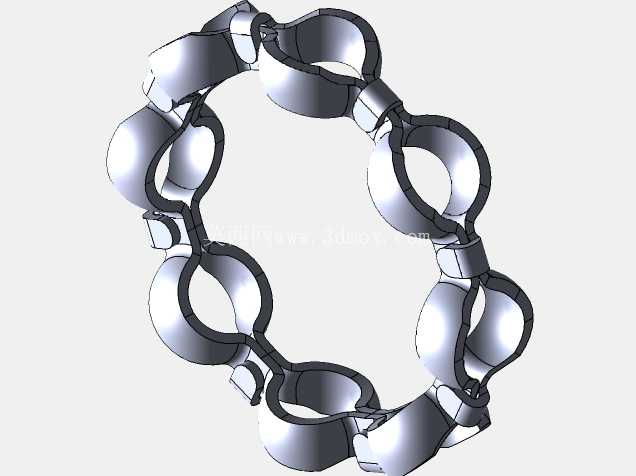

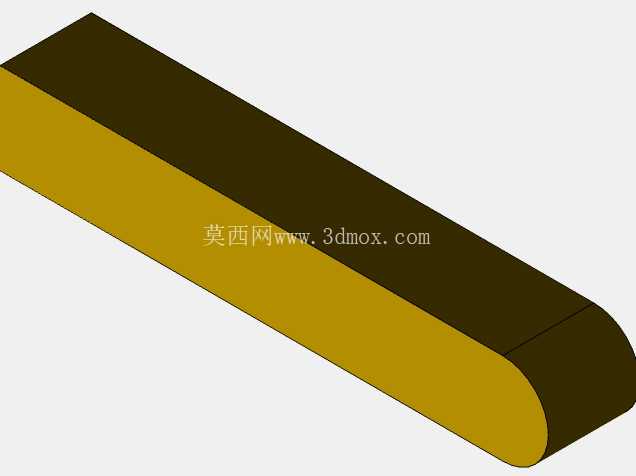

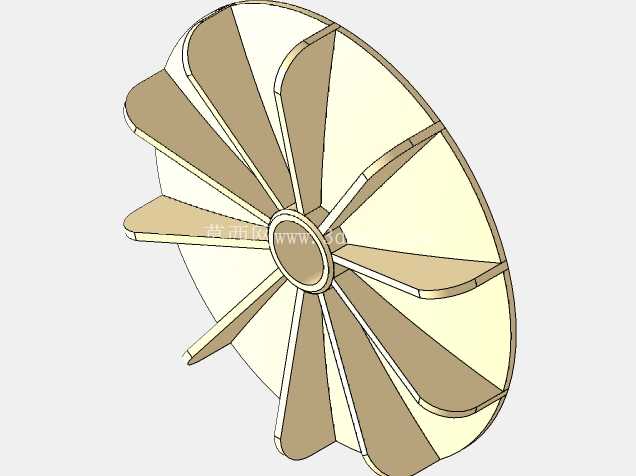

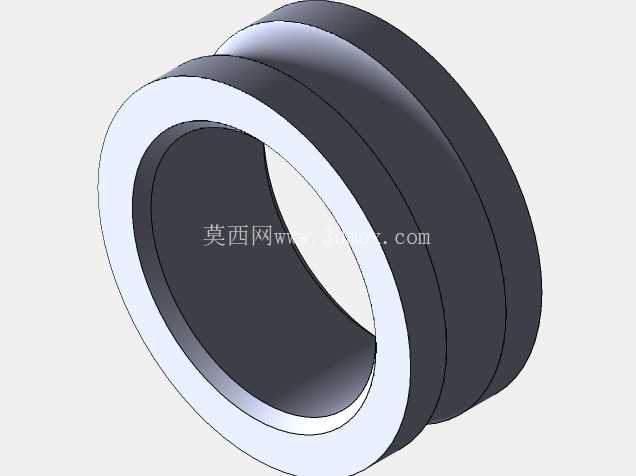

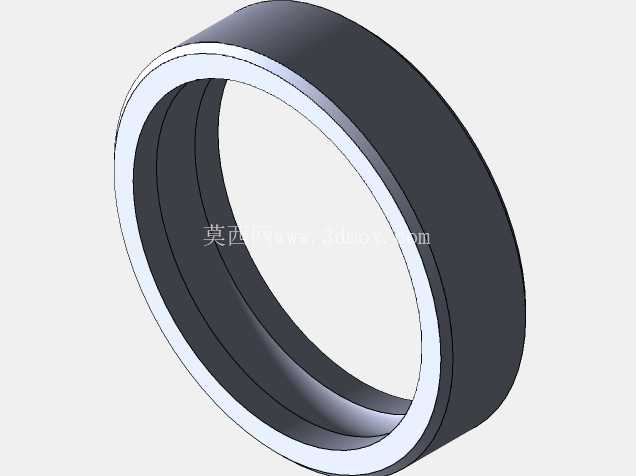

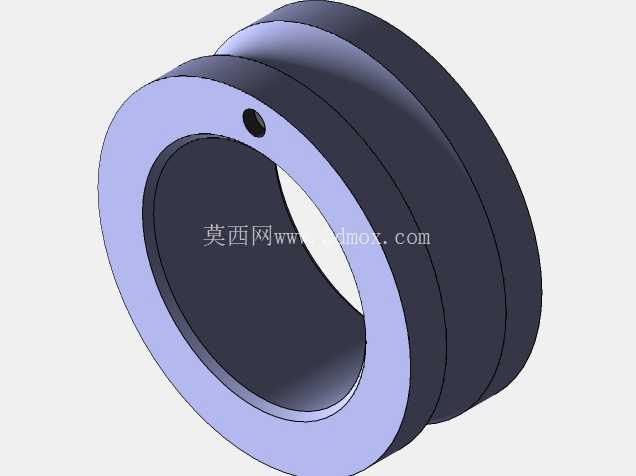

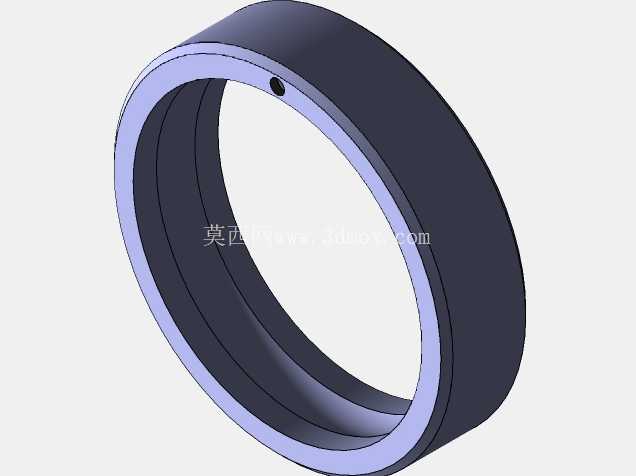

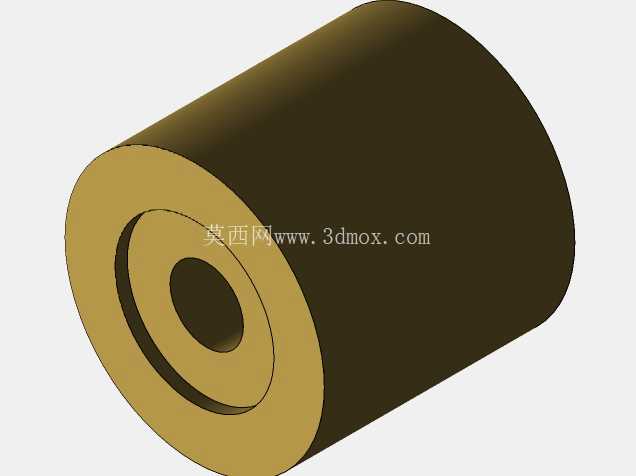

　　机座采用铸铁材质的设计逻辑，底部的安装脚带有长圆形安装孔，可适配一定范围内的安装中心距调整，机座表面的散热筋沿轴向排布，能增加空气对流换热面积，配合尾部的风罩与风叶，可在电机运转时带走定子铁芯产生的热量，避免绕组温升过高导致绝缘老化加速。端盖部分通过螺栓与机座止口配合，止口的配合公差选用H7/js6，既能保证端盖与机座的同轴度，也能方便装配拆卸，端盖内嵌的轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，轴承内侧带有密封挡圈，能阻挡润滑脂泄漏与外部粉尘进入轴承滚道。输出轴采用阶梯轴设计，轴伸端带有键槽，可通过平键连接联轴器、带轮或齿轮等传动件，轴肩位置做了圆角过渡，可降低应力集中系数，避免长期交变载荷下出现轴断裂问题。

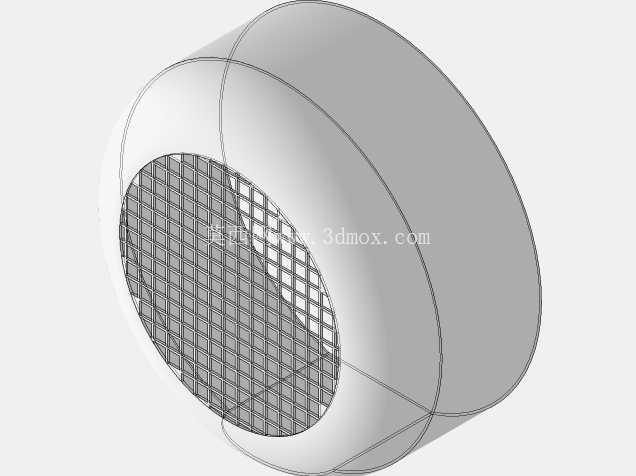

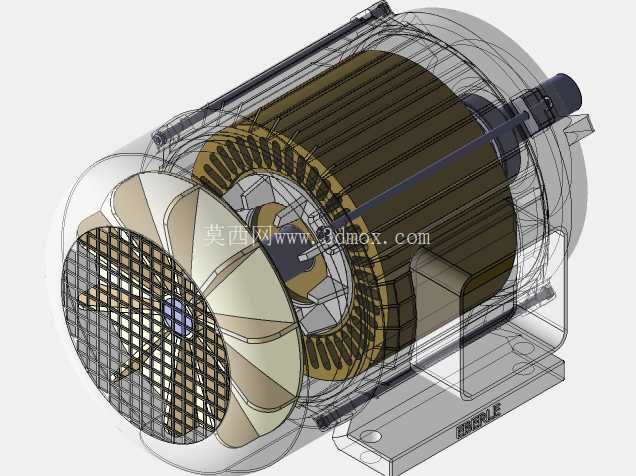

　　尾部的风罩采用薄钢板冲压成型，通过卡扣与机座尾部固定，风罩的通风孔为格栅式，既能保证通风量，也能防止外部异物进入风叶区域造成卡滞。从安装边界来看，这类电机的安装尺寸符合IEC标准的机座号对应参数，中心高、轴伸直径、安装孔距都与同功率等级的标准通用电机一致，可直接替换现有设备上的同规格电机，不需要额外修改安装支架的结构。在设计建模过程中，所有配合面都预留了合理的装配间隙，比如定子与机座的过盈配合量控制在0.02-0.04mm，轴承与轴、轴承室的配合也根据载荷特性做了公差匹配，转子与定子之间的气隙均匀控制在0.2-0.5mm范围内，可保证电机运转时的磁路对称，降低单边磁拉力带来的振动与噪声。

　　模型还还原了电机内部的接线结构，绕组引出线从机座侧面的接线盒位置引出，可根据供电需求接成星形或三角形接法，接线盒内带有接线端子与接地螺钉，满足电气安全的安装要求。这类结构的电机在实际使用中，维护成本较低，仅需要定期补充轴承润滑脂、清理散热筋表面积尘即可保证长期稳定运行，其透明剖视的呈现形式，也可用于电机原理教学、设备运维培训场景，帮助从业者快速理解电机的内部构造与装配关系，在做设备选型时，也可通过该模型直观核对结构尺寸与安装空间的匹配度，避免选型时出现安装干涉的问题。
