防水密封型微动开关结构三维设计

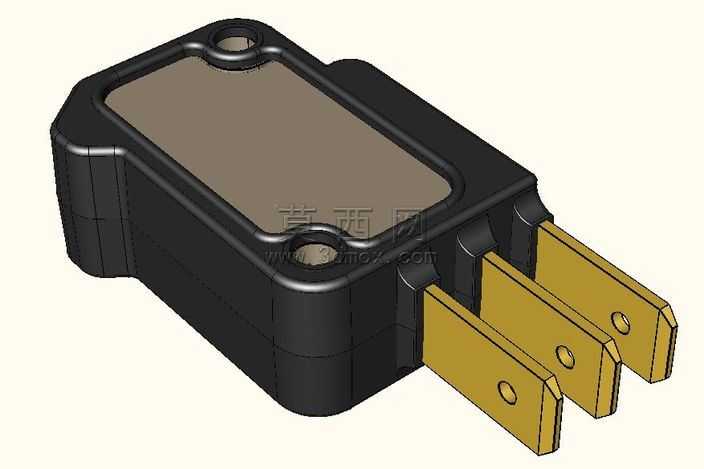

本作品为带橡胶密封套的微动开关三维建模作品，建模过程中先对微动开关的整体功能结构进行拆解，将模型划分为绝缘外壳主体、密封橡胶盖板、安装固定孔位、导电插片端子四个核心结构模块，首先通过草图绘制勾勒出外壳的外轮廓与内部腔体边界，利用拉伸、倒圆角、拔模等基础特征命令构建出黑色绝缘外壳的主体形态，外壳边缘特意设计了一圈凸起的密封压合筋位，用于匹配橡胶盖板的安装密封需求，两个带沉台的安装孔位对称布置在外壳对角位置，沉台深度经过参数化校准，可保证安装螺丝锁紧后端面与盖板表面齐平，不会额外凸出影响安装平整度。密封橡胶盖板部分采用曲面建模方式还原橡胶材质的柔和边缘过渡，建模时特意预留了与外壳筋位匹配的内嵌凹槽，模拟实际生产中橡胶件与塑料壳体过盈压合的密封结构，材质渲染阶段为橡胶盖板赋予哑光棕褐色的软胶材质，调整粗糙度参数还原橡胶表面的微磨砂质感，外壳部分则赋予黑色阻燃ABS塑料材质，添加细微的颗粒纹理模拟工程塑料的注塑表面效果，避免渲染效果过于塑料化失真。尾部的三个导电插片端子采用黄铜材质建模，每个插片上都设计了圆形的铆接定位孔，插片与外壳衔接的位置做了阶梯式的密封卡位结构，模拟实际产品中插片与外壳注塑嵌合的防松、防水结构，插片边缘做了小角度的倒角处理，既还原五金冲压件的工艺特征，也避免尖锐棱边在后续装配仿真中出现干涉问题。整体建模过程严格遵循微动开关的实际生产尺寸比例，各部件之间的装配间隙经过反复校验，既保证三维模型视觉上的真实感，也可直接用于后续的产品装配干涉检查、结构优化验证，渲染阶段采用柔和的侧上方打光，突出外壳的曲面轮廓与不同材质的质感差异，清晰展现密封型微动开关的结构细节与设计特点，还原了2001年橡胶套密封微动开关的经典结构设计逻辑。
