便携式带提手电热保温饭盒结构设计

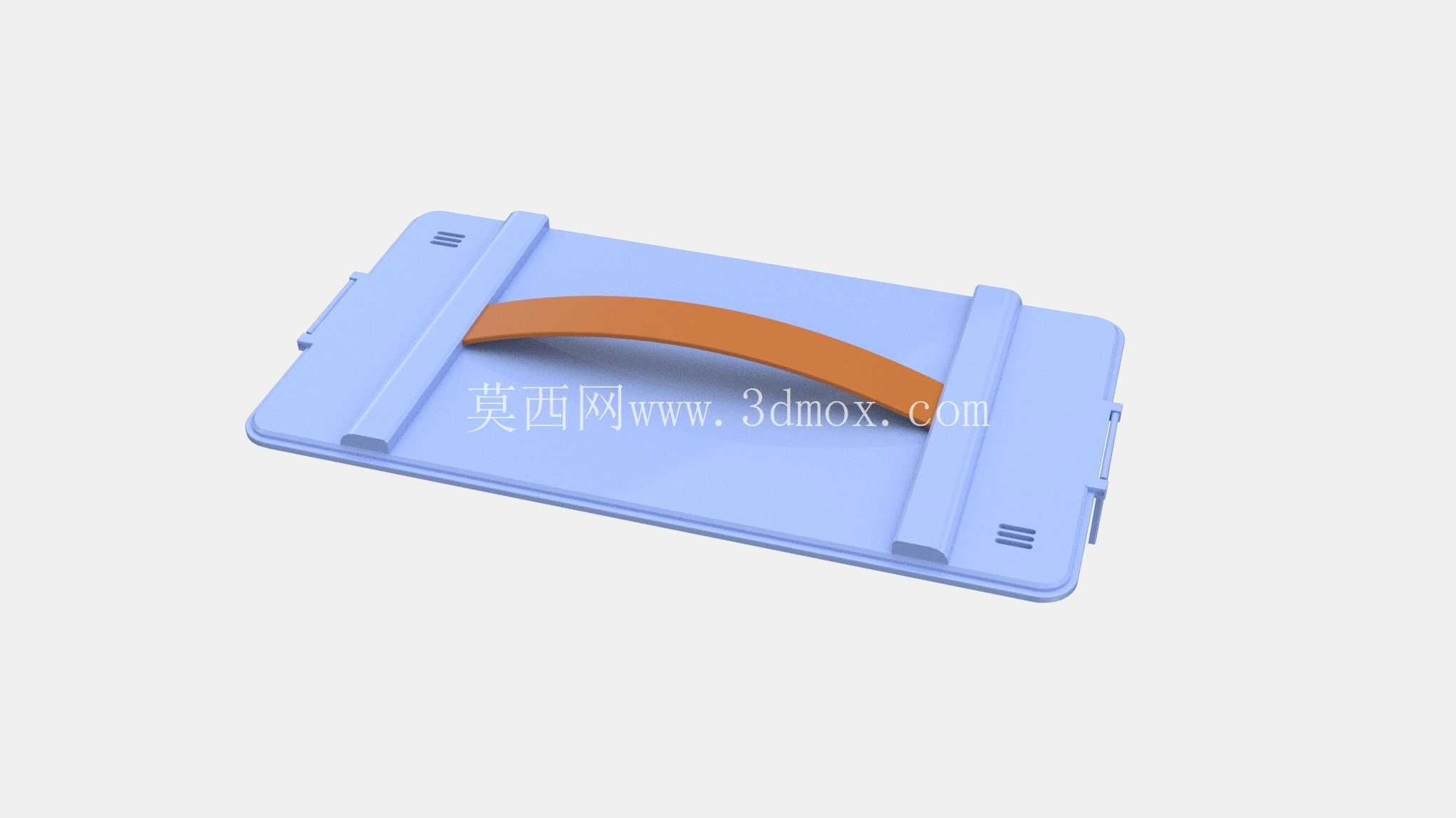

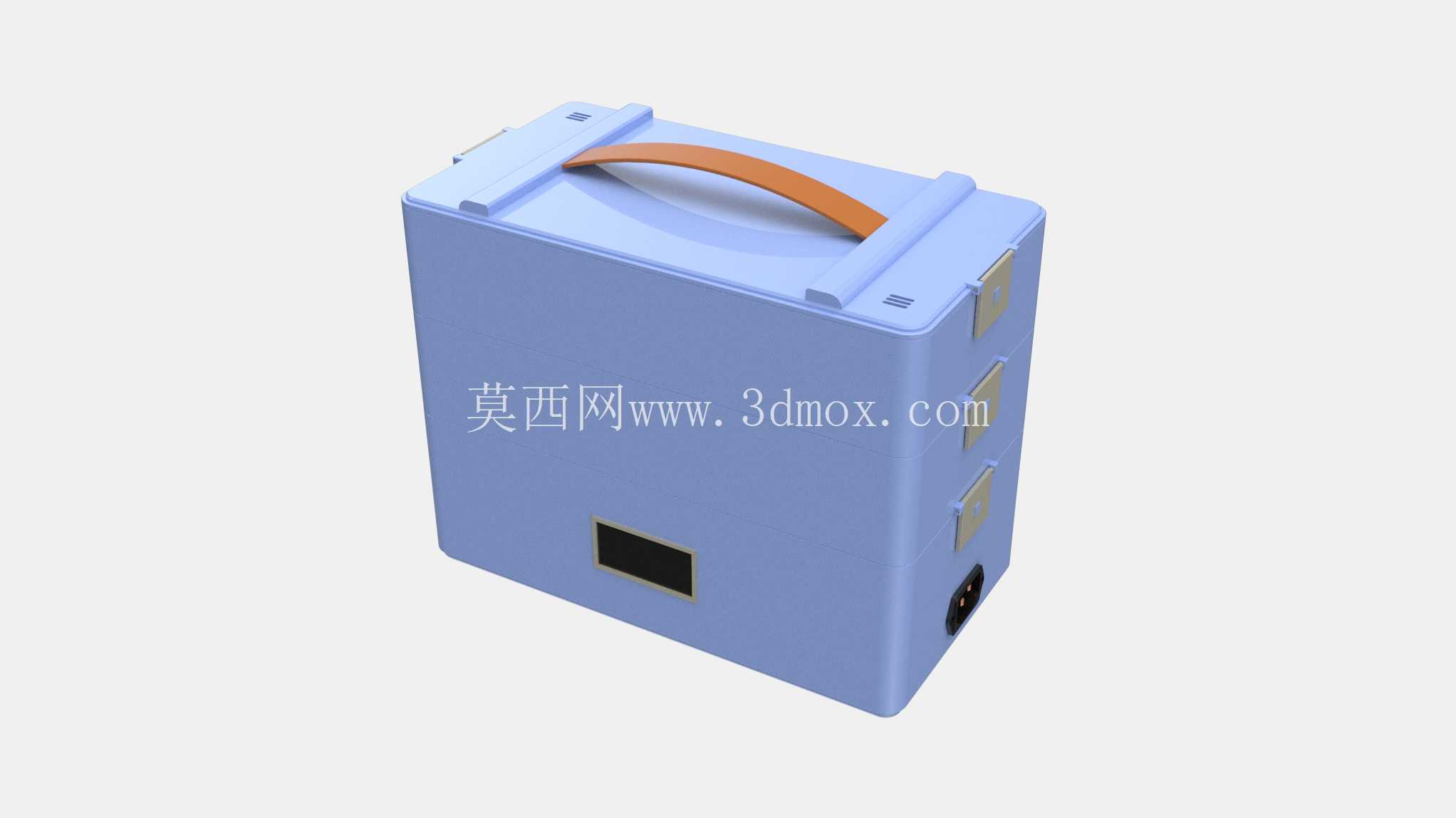

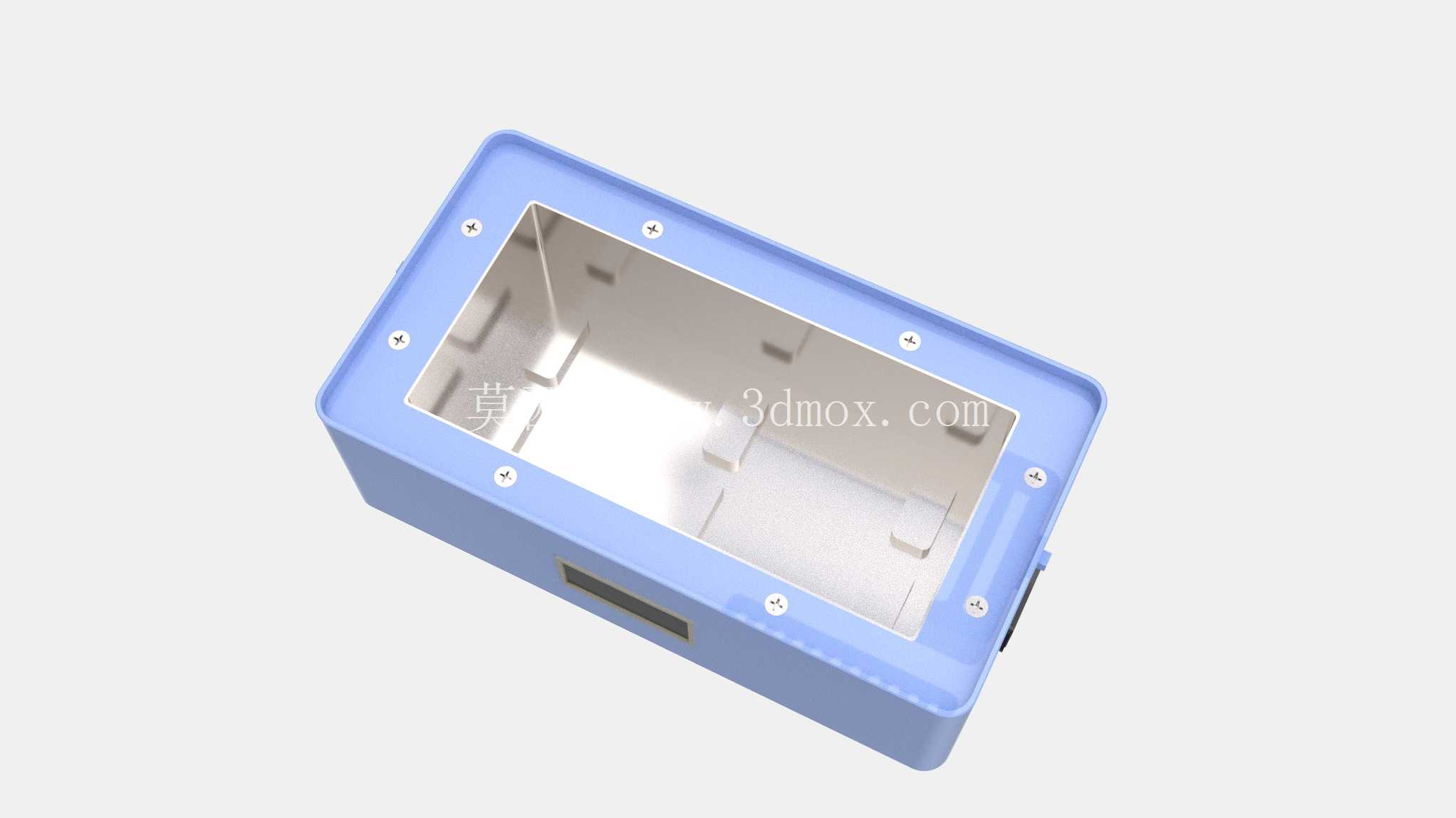

　　这款电热饭盒的三维结构设计，首先围绕户外作业、外勤通勤、无集中就餐条件的工位场景展开，解决传统保温饭盒无法主动加热、长时间放置后餐食温度不达标的实际痛点。从结构布局来看，整体采用方正立式壳体设计，250x190x130毫米的外形尺寸，既适配常规双肩包侧袋、办公桌面置物区的摆放边界，也能满足单人份餐食的盛装容量需求，不会因体积过大造成携带累赘。顶部集成的弧形提手做了内嵌式转轴设计，提手翻转角度限制在0-90度区间，提起时受力均匀贴合手掌轮廓，平放时可完全嵌入壳体顶部的凹槽内，不会额外增加产品整体高度，堆叠放置时也不会出现凸起干涉。

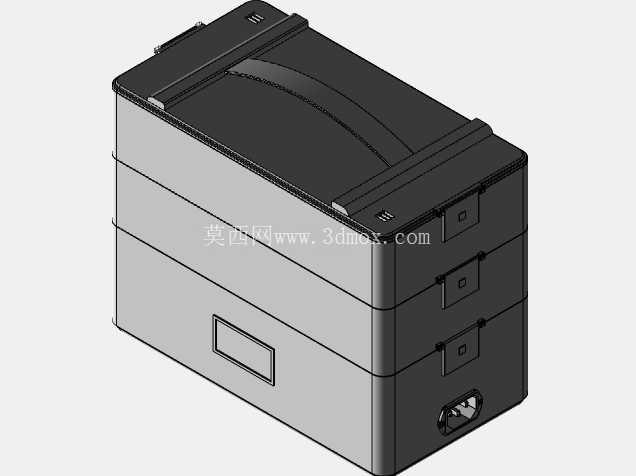

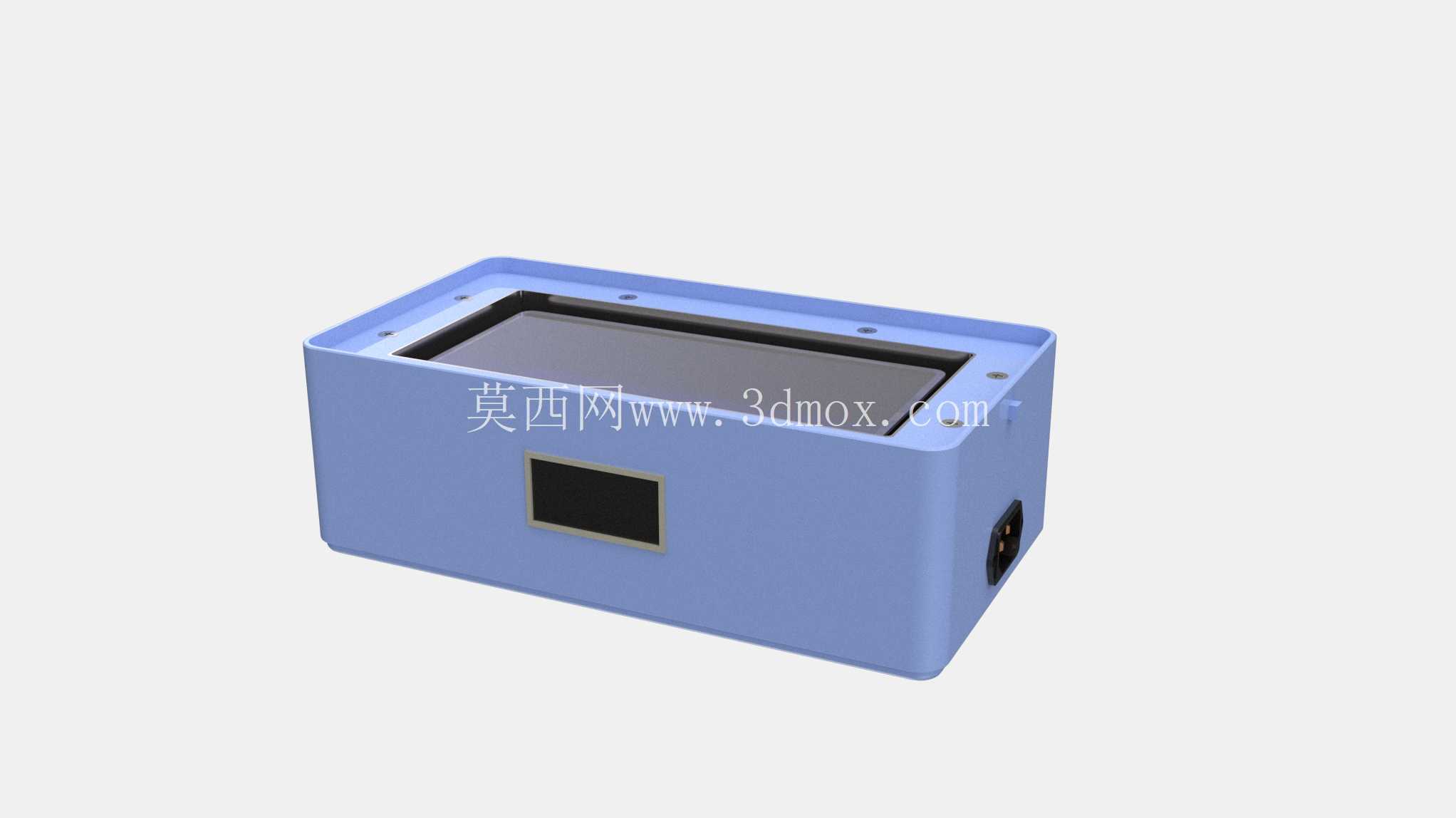

　　壳体侧面预留的三个金属卡扣位，是盒盖与盒身的锁紧结构，卡扣采用弹性金属片材质，扣合时能提供足够的预紧力，配合盒盖内侧的硅胶密封圈，可实现加热过程中的蒸汽密封，避免汤汁溢出，同时也能在携带过程中防止盒盖意外松脱。壳体下部一侧设置的电源接口，做了内凹式防护设计，接口边缘高出插接面2毫米，可避免日常放置时接口被桌面水渍泼溅造成短路风险，接口旁的小型矩形区域是状态指示灯的安装位，加热、保温状态可通过不同灯光颜色直观反馈，无需额外设置复杂的操作按键，降低使用过程中的误触概率。

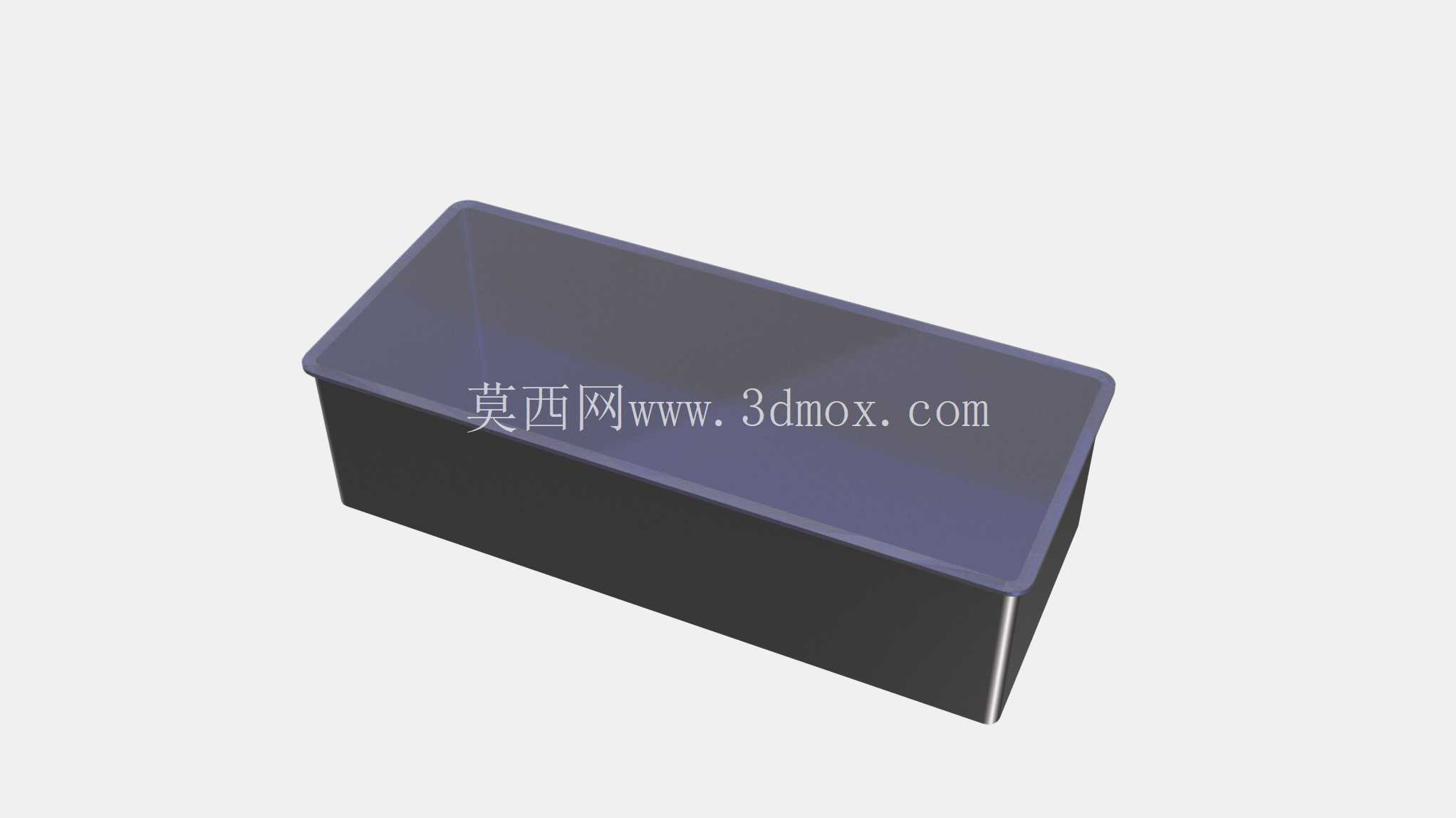

　　从设计思路上，这款产品优先考虑了结构的易加工性与装配效率，壳体整体采用薄壁注塑成型工艺，壁厚均匀控制在2.5毫米，避免注塑过程中出现缩痕、翘曲等成型缺陷，内部的餐盒内胆与外壳之间预留了10毫米的空气隔热层，既可以减少加热过程中的热量向外散失，提升加热效率，也能避免外壳表面温度过高造成使用者烫伤。提手部分采用与壳体同色系的硬质塑料材质，表面做了细微的防滑纹理处理，握持时不会出现打滑现象，提手与壳体的连接轴采用不锈钢销轴，反复翻转提拉也不会出现磨损断裂的问题，满足日常高频使用的耐久需求。

　　在实际使用场景中，这款电热饭盒可适配车载电源、常规办公插座等多种供电场景，内部加热模块采用低功率PTC加热元件，加热过程平稳无骤热，不会出现局部餐食焦糊的问题，温度达到适宜食用的区间后会自动切换到保温模式，维持餐食温度恒定。结构设计上充分考虑了日常清洁的便利性，内胆可完全从外壳中取出，边角处均做了R3以上的圆角过渡，没有清洁死角，外壳表面采用哑光磨砂处理，不易残留指纹与油污，日常擦拭即可保持外观整洁。

　　安装边界方面，产品底部设置了四个高度2毫米的防滑硅胶脚垫，放置在光滑桌面时不会出现滑动，脚垫的位置避开了底部的散热孔区域，保证加热过程中内部热量可通过底部间隙顺利散出，不会因热量积聚造成外壳老化加速。盒盖与盒身的配合间隙控制在0.3毫米以内，既保证开合过程顺畅无卡滞，也不会因间隙过大造成密封性能下降，侧面的卡扣安装位做了定位凸台设计，装配时无需额外调整即可快速对位，提升产线装配的效率。整体结构没有冗余的复杂零件，所有零部件均采用常规标准件与通用注塑件，开模成本可控，后期维修更换配件也十分便捷，适合批量生产推广。
