带长杠杆摆杆型KW11系列微动开关结构

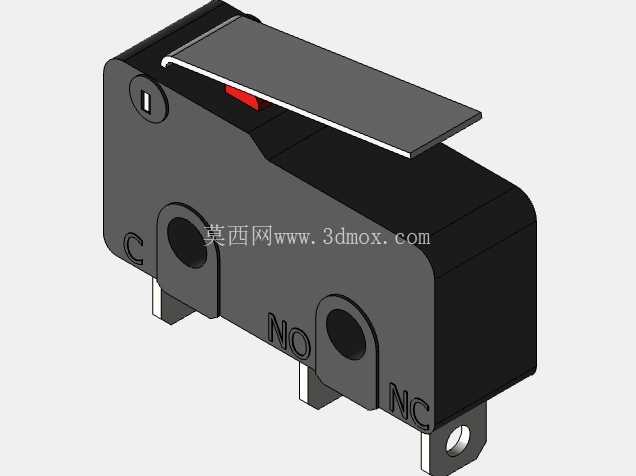

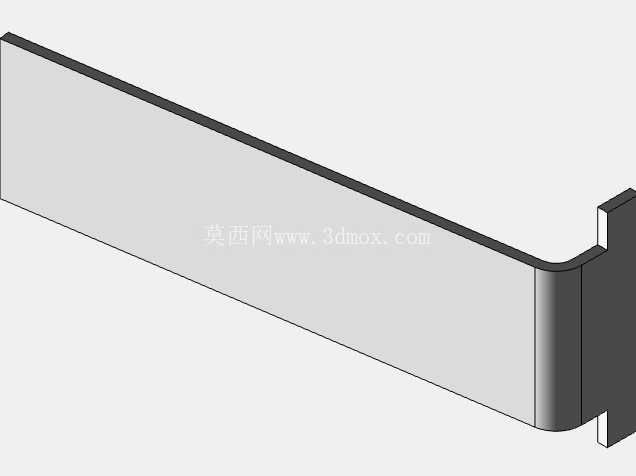

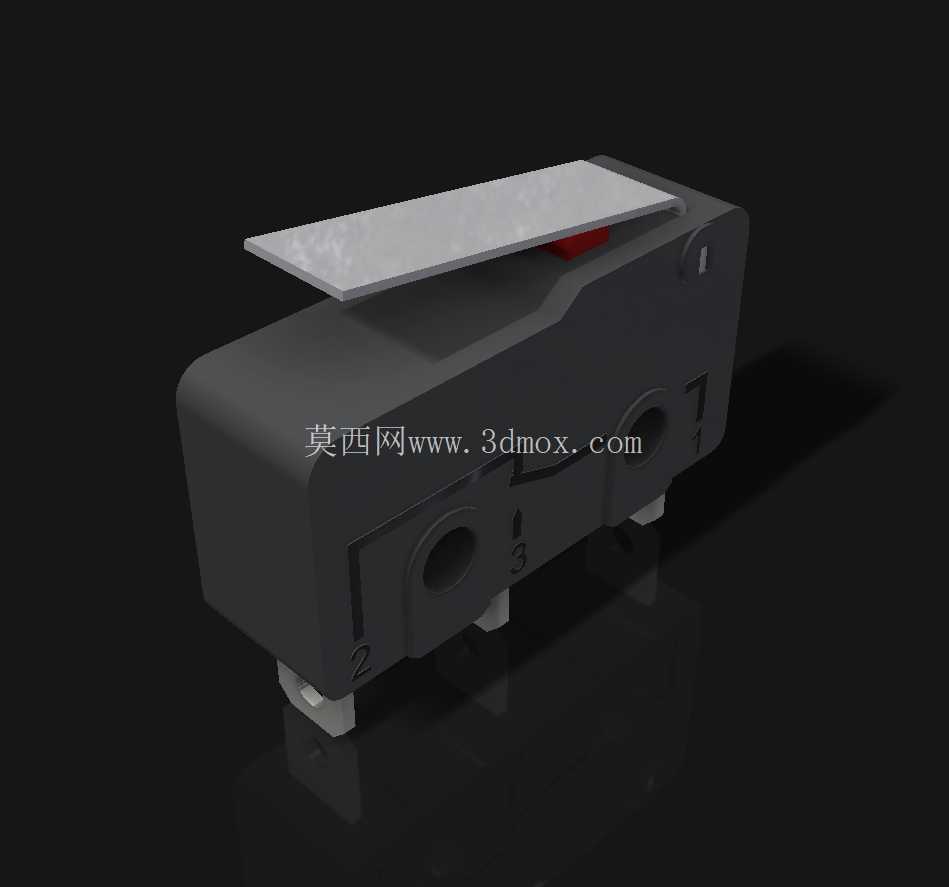

　　开关底部引出三个接线插脚，分别对应公共端C、常开端NO、常闭端NC，插脚采用标准的快接端子尺寸，适配行业通用的6.3mm或者4.8mm插簧，接线时不需要焊接，直接压接插簧就能完成接线，适合批量装配的生产线作业，能有效提升装配效率。顶部的触发结构采用加长型金属摆杆，摆杆末端做了圆弧过渡处理，相比常规的短按钮型微动开关，长摆杆的触发行程更长，触发位置的容错率更高，不需要被检测件精准对准按钮中心，只要摆杆被压下到额定行程就能可靠触发，在一些被检测件位置公差较大、或者需要长距离触发的场景下，这种摆杆结构的适配性远优于普通按钮型微动开关。这类带长摆杆的微动开关，是低压控制回路里最常见的位置检测、行程触发元件，日常在小家电、自动化设备、工业控制柜、电动工具里随处可见，比如微波炉门体的闭合检测、打印机纸路到位触发、小型设备的限位保护、电动工具的操作触发，都能见到这类结构的身影。从结构设计来看，这款开关采用经典的KW11系列基座构型，主体为阻燃热固性塑料壳体，壳体上预留两个标准安装孔，孔位间距符合行业通用安装规范，安装时可以直接通过M2.5或者M3的螺丝固定在设备的安装板上，不需要额外做定制转接件，适配绝大多数常规设备的安装位预留尺寸。

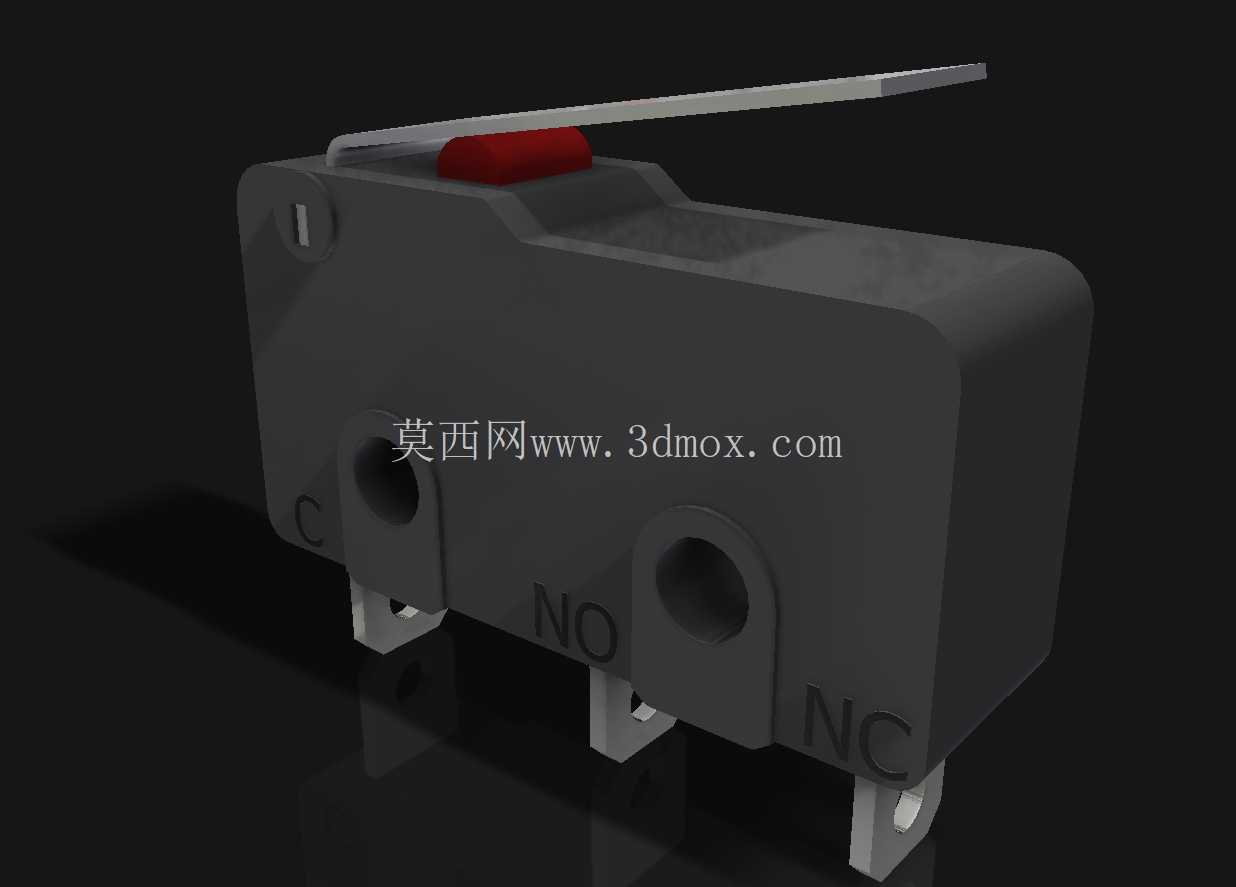

　　摆杆下方的红色触发按钮是开关的动作传递件，内部通过弹簧蓄能结构实现瞬动动作，不管摆杆被按压的速度快慢，内部触点都能实现快速通断，避免触点因为缓慢分合产生拉弧烧蚀，有效提升触点的电气寿命。从安装边界来看，这款开关的整体外形尺寸紧凑，本体宽度、高度都控制在常规微动开关的标准尺寸范围内，摆杆在自然状态下的伸出长度、抬起高度都做了精准建模还原，设计选型时可以直接参考模型的尺寸预留安装空间，不需要担心摆杆运动过程中和周边结构产生干涉。开关本体上的C、NO、NC标识直接模印在壳体表面，和实际量产产品的标识位置一致，装配时接线可以直接对照标识接线，避免接错引脚导致的控制逻辑错误。

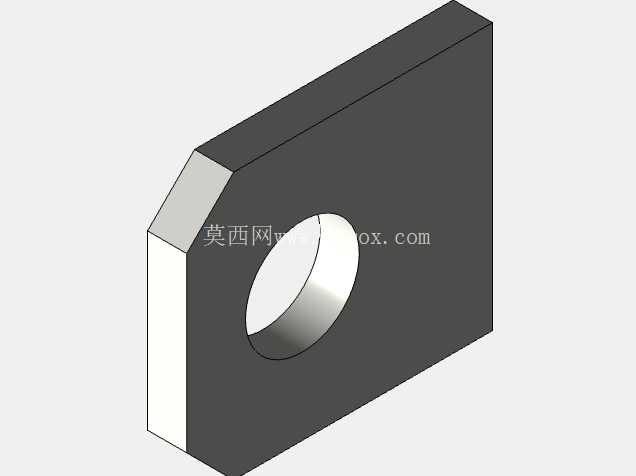

　　在功能特性上，这类微动开关的触点额定负载适配常规250VAC等级的低压控制回路，能满足绝大多数工业控制、小家电的回路通断需求，触点采用银合金材质，接触电阻小，长时间通电也不会出现明显的温升，同时具备一定的抗冲击、抗振动能力，在设备运行产生的常规振动环境下不会出现误触发的情况。建模过程中还原了开关的所有细节结构，包括壳体的分型线、安装孔的倒角、插脚的折弯角度、摆杆的厚度与弯折角度，甚至壳体表面的标识凹痕都做了还原，不管是用来做设备的装配干涉检查、还是做产品的爆炸图渲染、或者是电气布线的空间预留参考，都能直接使用，不需要再额外做结构修正。

　　在实际设备设计中选用这类微动开关时，首先要确认触发方向和摆杆的运动平面匹配，摆杆的按压方向要顺着摆杆的转动方向，避免侧向受力导致摆杆变形断裂；其次要预留足够的摆杆运动空间，保证摆杆被压下到触发位置时不会和周边结构产生卡滞；另外接线时要注意插簧的压接牢固度，避免设备运行过程中插簧脱落导致信号中断。相比光电式接近开关，这类机械式微动开关不需要供电，触点直接通断回路，抗干扰能力强，不会因为粉尘、油污遮挡导致检测失效，在一些工况相对恶劣、对成本敏感的场景下，是位置检测、行程触发的首选元件。这款模型的结构完全对标量产的KW11系列长摆杆微动开关，所有尺寸都和实物一致，结构细节完整，导入到装配体中可以直接用于整机的结构布局设计，也可以用来做设备的运维培训演示模型，帮助装配人员快速识别接线引脚和安装方式。
