ELMA小型多路旋转波段开关结构设计

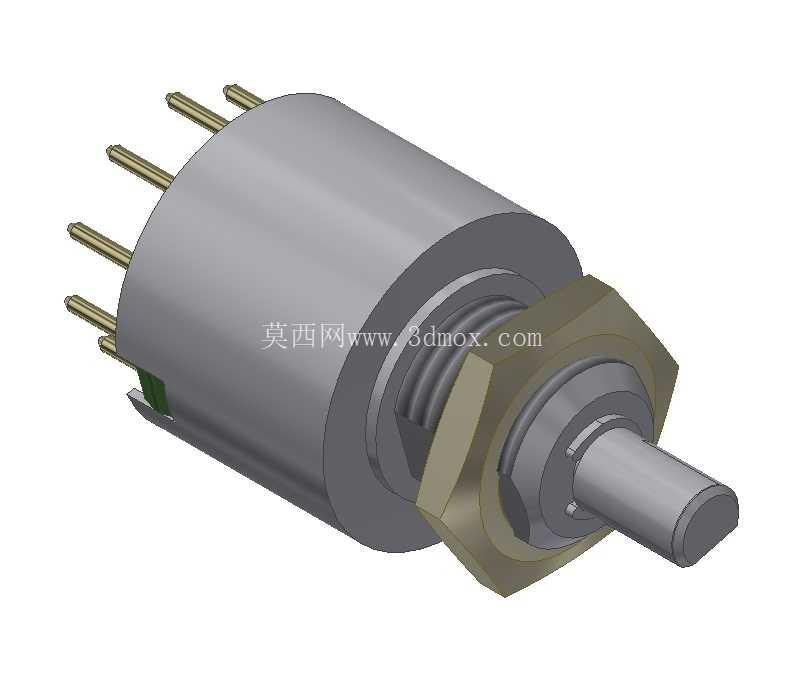

　　这款小型旋转开关的结构设计，首先要考虑的是仪器仪表内部的狭小安装空间约束，这类元件常被用在测试测量仪器、工业控制手持终端、音频设备的信号通路切换场景里，承担多回路信号选通、档位切换的功能，相比滑动式切换结构，旋转式的操作手感更清晰，档位定位感强，误触概率更低，适合需要明确档位反馈的操作场景。从结构上看，整体采用圆柱形主体布局，前端伸出的金属轴是操作端，配套的六角锁紧螺母是面板安装的核心结构，安装时只需要在设备面板上开出对应直径的圆孔，将开关主体从面板后侧穿入，前侧拧上六角螺母即可完成固定，不需要额外的安装支架，能最大程度节省面板后侧的排布空间，这类安装结构也是小型面板式电子元件的通用设计逻辑，适配大部分薄型设备面板的安装需求。

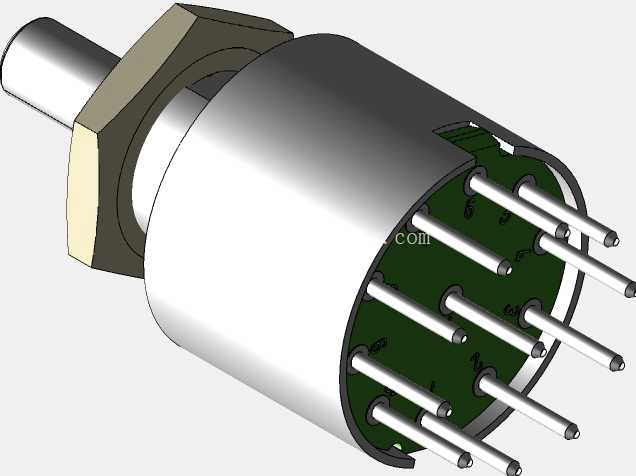

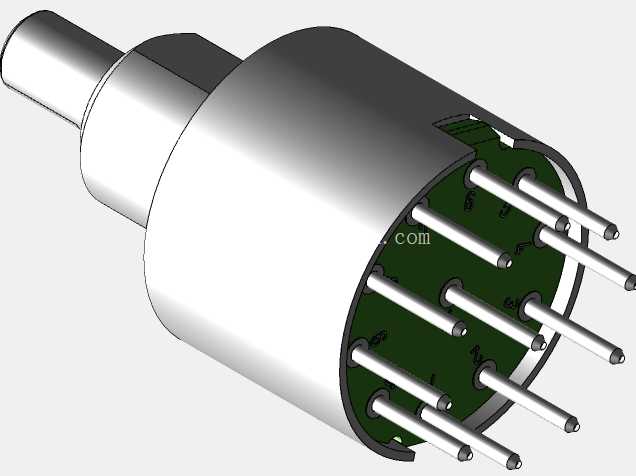

　　尾部伸出的多根插针是电气连接端，采用直插式引脚设计，既可以直接焊接在PCB板上做板载安装，也可以搭配接插件做引线连接，引脚的排布间距符合常规电子元件的焊盘设计规范，不需要在PCB设计时做特殊的焊盘定制，能直接适配常规的波峰焊工艺，减少生产环节的适配成本。内部的定位结构设计是这类开关的核心，旋转轴转动时，内部的簧片结构会和固定触点做稳定接触，每个档位的转动阻尼均匀，定位卡点的触感清晰，操作者不需要看档位标识也能通过手感判断是否切换到位，同时触点部分采用耐磨导电材质，能承受长期反复旋转操作的磨损，保证接触电阻的稳定性，避免长期使用后出现信号接触不良的问题。

　　在做整机结构排布时，需要注意开关主体的径向尺寸预留，圆柱形主体的外径决定了面板后侧需要留出的圆形避让空间，轴向尺寸则要匹配面板到PCB板的安装距离，引脚伸出长度要刚好对应PCB上的焊盘位置，避免出现引脚过短焊不上或者过长顶到其他元件的问题。另外前端操作轴的长度可以根据实际面板厚度、旋钮安装需求做适配，轴端的扁位结构是用来固定外部旋钮的，能防止旋钮和转轴之间出现打滑，保证操作时旋钮和转轴同步转动。

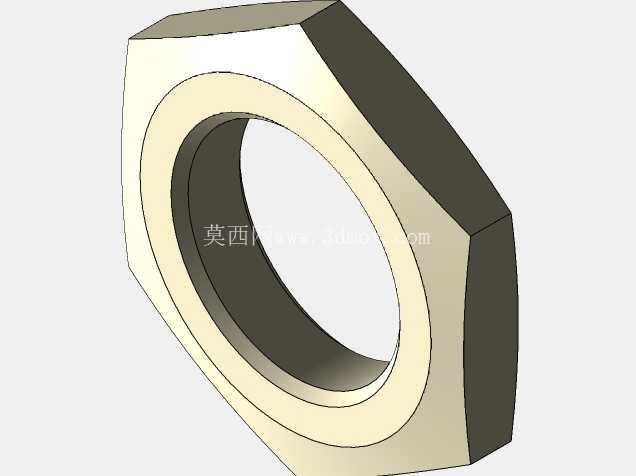

　　这类多路开关的回路数可以根据实际选型做调整，这款模型对应的是多回路选通版本，能在单轴旋转操作下实现多路信号的独立选通，相比用多个独立拨码开关的方案，能大幅减少面板上的操作元件数量，让设备的操作界面更简洁，同时也能减少内部的接线数量，降低整机的装配复杂度。在做三维建模时，重点还原了六角螺母的螺纹细节、转轴的扁位结构、尾部插针的排布位置，还有主体外壳的台阶结构，这些尺寸都是实际安装时的关键配合尺寸，结构工程师在做整机设计时，可以直接调用这个模型做干涉检查，提前验证面板开孔尺寸、安装避让空间是否符合要求，避免实际打样后出现元件装不上、和周边结构干涉的问题。另外开关外壳的金属部分做了接地处理的结构预留，能在焊接时将外壳和PCB的接地层连通，减少外部电磁干扰对内部信号通路的影响，这一点在高精度测试仪器的设计里尤为重要，能有效提升设备的抗干扰性能，保证弱信号切换时的稳定性。
