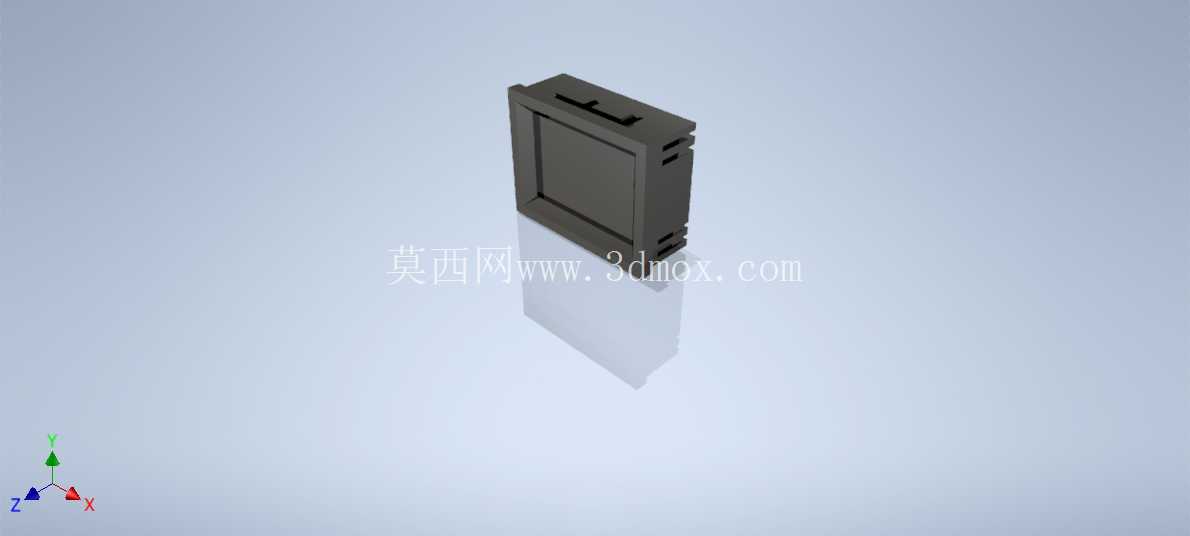

嵌入式安装数显伏安表结构设计

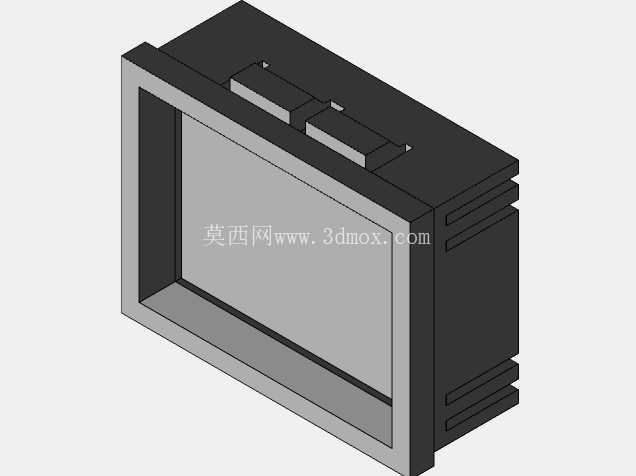

　　这款伏安表的结构设计完全围绕低压配电盘、工业控制柜的嵌入式安装场景展开，日常运维中，运维人员不需要打开柜门，直接通过面板区域就能读取回路的实时电压、电流参数，是低压进线回路、电容补偿柜、电机控制回路里常用的电测元件，替代传统分体式的电压表、电流表，减少柜面开孔数量，也降低柜面元件排布的复杂度。从实际使用场景来看，这类伏安表通常安装在距地面1.2-1.5米的柜面位置，刚好匹配站立运维人员的视线高度，不需要弯腰或者抬手就能清晰读数，所以外壳的面板边框做了微突出的限位设计，安装时卡入开好的方孔后，边框刚好贴合柜面外侧，不会出现整体滑入柜内的问题，侧边预留的卡扣槽位可以搭配通用的塑料安装卡扣，不需要额外打螺丝固定，单人就能完成拆装，后期维护更换的时候不需要拆解柜内其他元件，直接从外侧就能拔出更换，大幅缩短运维停机时间。

　　设计过程中首先考虑的是柜内的安装边界，常规低压柜的柜面钢板厚度在1.5-2.5mm之间，所以侧边卡扣的伸缩行程做了3mm的冗余量，适配不同厚度的柜板，不会出现卡不紧或者安装后松动晃动的问题；外壳整体采用阻燃ABS材质，表面做细磨砂处理，避免长期使用后表面积攒指纹或者灰尘，面板区域预留的显示窗口做了下沉式设计，比边框平面低0.8mm，即使柜面有擦拭清洁的动作，也不会刮花显示区域的透明防护板，防护等级可以达到IP40，满足普通工业配电场景的防尘要求，防止直径大于1mm的金属碎屑、灰尘进入表体内部造成电路短路。从功能结构来看，表体后侧预留的接线端子区域做了分区设计，电压采样端子和电流采样端子之间有凸起的隔离筋，避免接线时导线毛刺跨接造成短路，端子的螺丝采用M3规格，适配1.5-2.5平方的多股铜芯导线，刚好匹配常规二次回路的接线线径，不需要额外压接特殊规格的线鼻子；表体内部的电路板安装槽做了定位筋设计，装配时电路板顺着槽位推入就能对准固定孔位，不需要反复调整位置，提升装配效率，同时外壳内部的散热槽顺着上下方向排布，利用柜内空气自然对流带走电路板工作产生的热量，不需要额外加装散热风扇，减少故障点。

　　外形尺寸上，这款伏安表采用常规的48型方表安装规格，面板外框尺寸为4848mm，嵌入柜内的本体尺寸为4545mm，安装开孔尺寸为46*46mm，和市面上同规格的数显表安装尺寸完全兼容，替换旧表的时候不需要重新扩孔或者修改柜面开孔，直接就能装入，适配性极强；表体的深度方向尺寸控制在65mm以内，不会占用过多柜内的布线空间，即使是柜内布线比较密集的抽屉式开关柜，也不会和后侧的二次线、端子排产生干涉。设计时还考虑了现场安装的容错性，卡扣的弹性臂做了圆弧导向设计，推入安装孔的时候即使有轻微的角度偏差，也能顺着导向面顺利卡入，不会出现卡扣别断的问题；面板的四个角做了R2的圆角处理，安装时不会划伤操作人员的手部，也避免应力集中造成面板边角开裂。

　　实际使用中，这类伏安表可以同时测量交流回路的电压、电流参数，部分场景下还可以拓展功率、电能测量功能，所以外壳内部预留了拓展模块的安装空间，不需要重新开模就能适配不同功能的版本，降低生产的模具成本；外壳的接缝处做了错位止口设计，即使有少量液体顺着柜面流下，也会顺着止口流到柜面外侧，不会渗入表体内部，提升潮湿场景下的使用可靠性。在三维建模过程中，所有的安装配合尺寸都按照公差等级GB/T 1800.2的IT12级设定，卡扣的弹性变形量控制在材料允许的弯曲应力范围内，反复拆装100次以上也不会出现塑性变形或者断裂，满足电气元件10年以上的使用寿命要求；建模时还同步做了安装干涉检查，模拟推入柜孔、卡扣卡紧、接线操作的全流程动作，确认没有结构干涉点，保证生产出来的实物装配顺畅，不需要后期修模调整。
