34.5kV户外架空配电杆结构设计

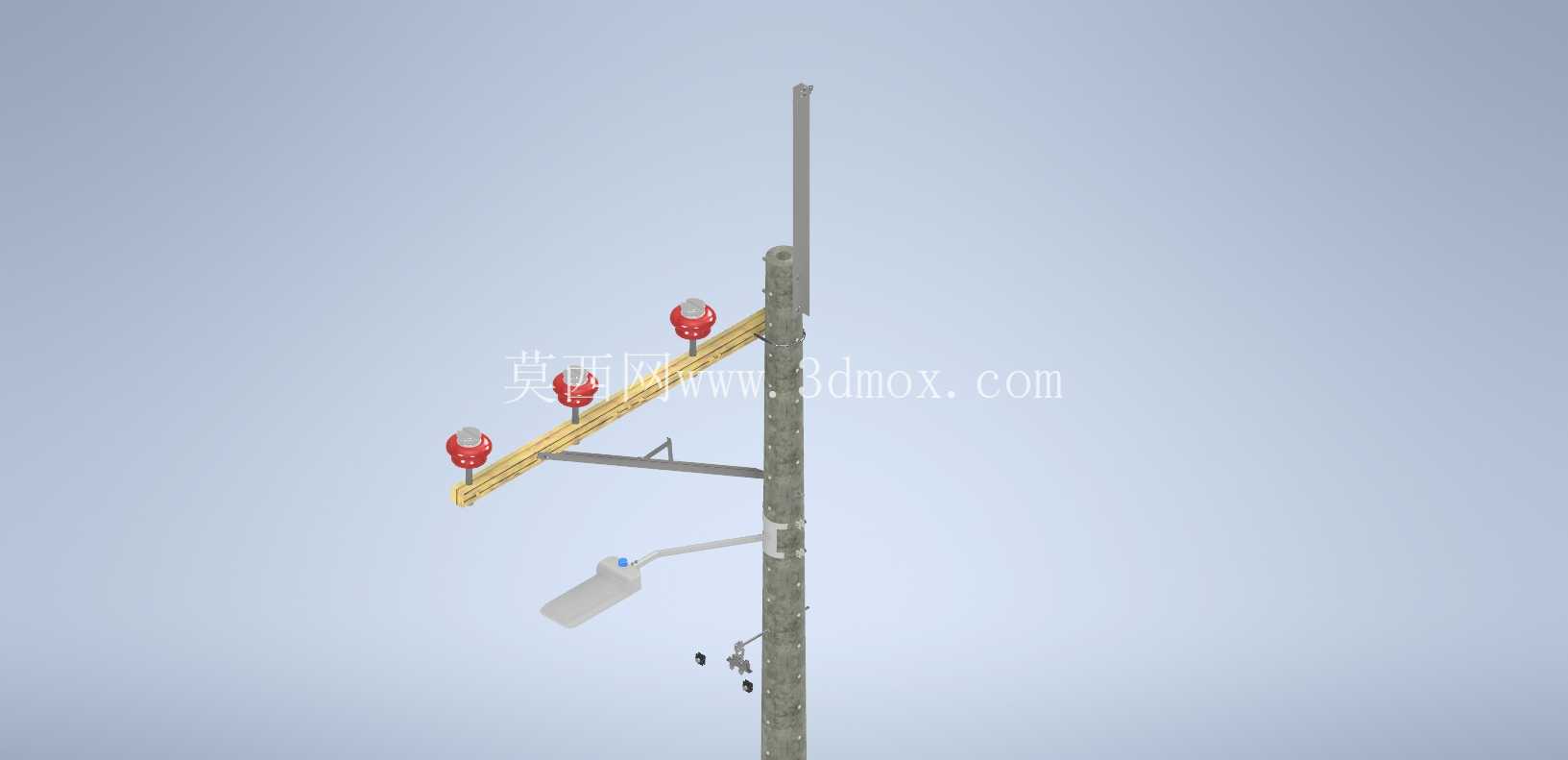

　　这套34.5kV架空配电杆的三维结构，主要面向城郊、县域级中压配电网的架空线路架设场景，区别于常规10kV配电杆，34.5kV电压等级的绝缘间隙、横担承重要求都有明确的工程边界，建模时完全贴合现场施工的实际安装逻辑，没有做脱离工程实际的艺术化简化。从结构组成来看，杆体采用常规环形混凝土电杆的截面参数，横担采用角钢焊接结构，三层横担分别对应三相导线的挂设位置，每个挂点都预留了绝缘子安装位，配套的针式绝缘子高度、伞裙尺寸完全匹配34.5kV电压等级的爬电距离要求，避免建模时出现绝缘间隙不足的硬伤。

　　杆体下部预留了路灯支臂的安装接口，支臂的悬挑长度、仰角都参考了市政道路照明的常规布设要求，可直接适配同杆架设的照明线路需求，不需要额外在杆体上打孔焊接，减少现场施工的二次加工工作量。设计过程中优先考虑了现场安装的作业边界，横担与杆体的连接采用抱箍固定结构，抱箍的弧度、螺栓孔位都和杆体外径完全匹配，安装时不需要现场配钻，所有金具的安装位置都预留了足够的操作空间，方便施工人员在杆上完成金具紧固、导线架设的作业，不会出现结构干涉导致工具无法操作的问题。

　　导线挂点的排布严格遵循三相导线的相序布置要求，层间距离满足34.5kV线路的最小线间距离要求，避免大风工况下导线鞭击放电的风险，横担的斜撑结构角度经过受力校核，可覆盖常规导线截面的承重要求，同时预留了一定的裕度，适配后续线路增容的改造需求。杆体底部的安装深度参考了不同地质条件下的电杆埋深要求，建模时明确标注了地面线位置，方便结构设计人员核算杆体的倾覆力矩，配套的接地引下线安装位沿杆体侧面排布，固定卡子的间距符合电力施工规范，不会出现引下线晃动、脱落的问题。

　　和常规配电杆模型不同，这套结构没有省略金具、绝缘子、路灯支臂这些附属部件，每个部件的装配关系都和实际施工一致，结构设计人员可以直接参考这套模型完成同类型配电杆的深化设计，也可以用于配电网布设的三维场景搭建，校验杆体与周边建筑、植被的安全距离。建模时所有部件的尺寸都采用工程实际常用的规格参数，没有随意缩放比例，横担的角钢厚度、抱箍的钢板厚度、螺栓的规格都符合电力金具的行业标准，导入到各类三维软件中都可以直接生成工程图纸，不需要重新核对尺寸比例。针对34.5kV线路的防雷需求，杆顶预留了避雷器安装位，横担端部也预留了验电接地环的安装位置，完全满足配电线路运行维护的安全作业要求，运维人员开展停电作业时可以直接在预留位置挂设接地线，不需要额外调整杆上结构。杆体上的路灯支臂采用可拆卸结构，针对不需要同杆架设照明的场景，可以直接拆除支臂，不需要改动杆体主体结构，适配不同的线路布设需求，所有连接螺栓的外露长度都符合施工规范，不会出现螺栓过长侵占绝缘间隙、过短导致紧固力不足的问题。
