断路器机动化自动传输配电装置结构

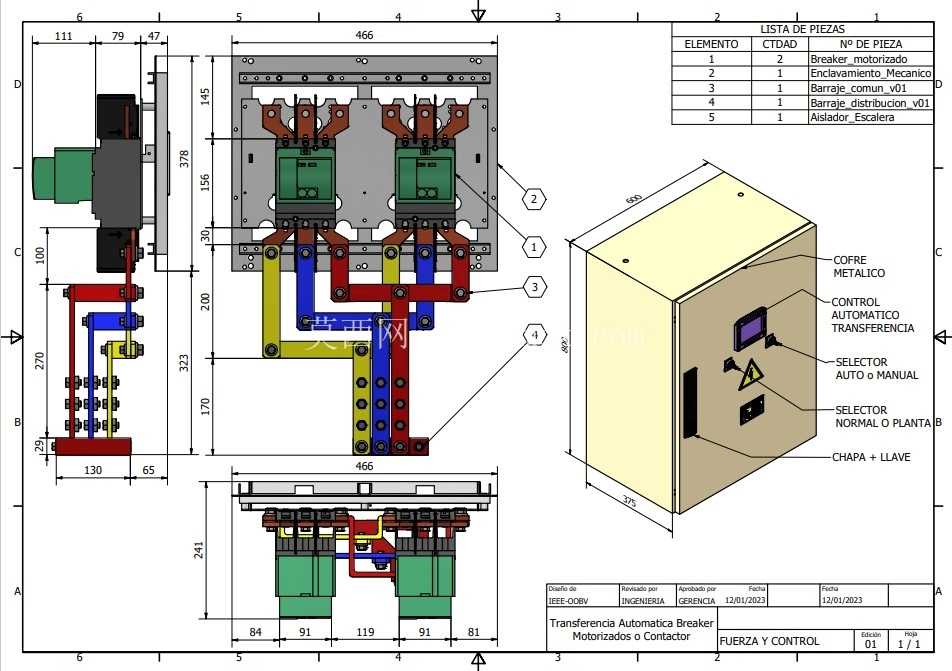

　　在工业低压配电场景中，双回路供电的负荷侧往往需要配置机械联锁式的电源切换装置，这套断路器机动化自动传输结构，正是针对这类需要不间断供电切换的工况设计的核心配电组件。从结构布局来看，整套装置集成在标准壁挂式金属柜体内部，柜体采用冷轧钢板弯折成型，外部做静电喷塑处理，正面预留操作观察窗与手动操作手柄开孔，同时设置高压警示标识区域，柜体深度方向预留足够的接线与元件散热空间，安装孔位按照常规壁挂配电柜的通用间距设置，可直接替换同尺寸规格的传统双电源切换柜，无需额外改造现场安装基础。

　　内部核心的两台塑壳断路器采用并排对称布置，断路器底部通过标准导轨固定在柜体内部的安装梁上，两台断路器之间设置机械联锁机构，从根源上避免两台断路器同时合闸导致的电源并列故障，联锁机构的传动连杆采用刚性金属件加工，动作行程经过精准校核，确保分合闸位置的机械锁止可靠，不会出现误动作。主回路的母排排布按照相序分色设置，A、B、C三相分别采用黄、绿、红三色铜排，N排与PE排采用对应标识的铜排布置，母排的弯折半径、搭接面的处理都符合低压配电的施工规范，母排之间的电气间隙满足不同电压等级的安全距离要求，带电部位全部设置绝缘防护套，避免检修过程中的误触风险。

　　控制回路部分集成在断路器侧面的安装区域，包含自动转换的控制模块、信号反馈端子、手动/自动切换旋钮，旋钮的操作位置延伸到柜体面板，方便现场运维人员在不打开柜门的情况下切换操作模式。自动模式下，装置可实时监测两路进线电源的电压状态，当常用电源出现失压、缺相、过压等故障时，联锁机构会驱动常用侧断路器分闸，随后自动合上备用侧断路器，整个切换过程的机械动作延时经过校准，既保证动作可靠，又不会因为切换过快产生冲击电流；手动模式下，运维人员可通过面板操作手柄直接手动操作断路器分合，满足检修、试验场景的操作需求。

　　从设计思路上，这套结构优先考虑了现场运维的便利性，所有元件的安装位置都预留了足够的操作空间，断路器的分合闸状态指示可通过柜体观察窗直接查看，不需要打开柜门即可判断当前供电回路；接线端子排全部布置在柜体下部区域，进出线电缆可从柜体底部的敲落孔直接接入，电缆固定支架的位置与端子排对应，减少现场接线的弯折难度。柜体的散热设计采用自然通风结构，上下部设置通风百叶，百叶内侧加装防尘滤网，既保证柜内热量可自然散出，又能阻挡外部粉尘进入柜内积累，适配大多数工业厂房、商业配电间的使用环境。

　　尺寸边界方面，柜体的宽度、高度、深度都按照常用双电源切换柜的规格设计，内部母排的走线避开了元件的操作空间，联锁机构的运动部件全部做了行程限位，不会在动作过程中与其他元件产生干涉。整套结构的三维建模过程中，所有零件的配合公差都按照实际钣金加工、电气元件安装的公差要求设置，虚拟装配阶段已经完成了全行程的动作干涉检查，可直接用于生产加工的图纸输出，也可作为配电设备选型阶段的结构参考，帮助设计人员快速完成整套双电源切换柜的布局设计，减少重复建模的工作量。
