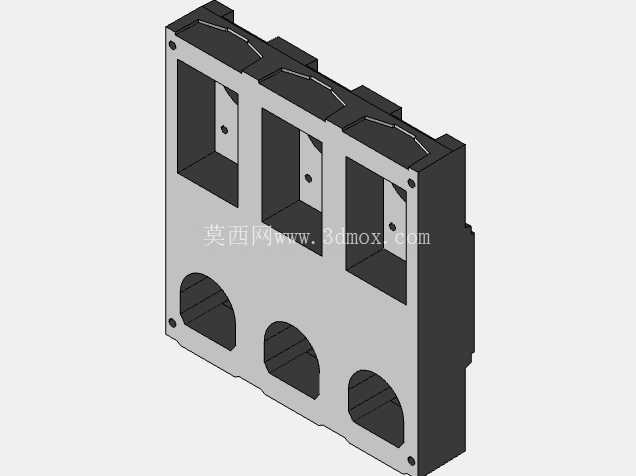

NW MasterPact 1250A电气外壳配电结构

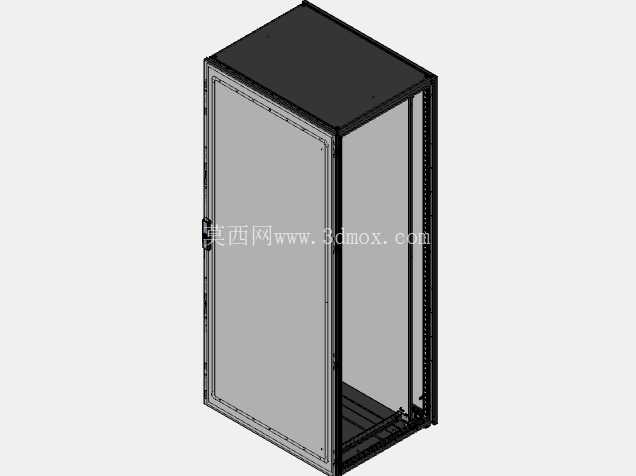

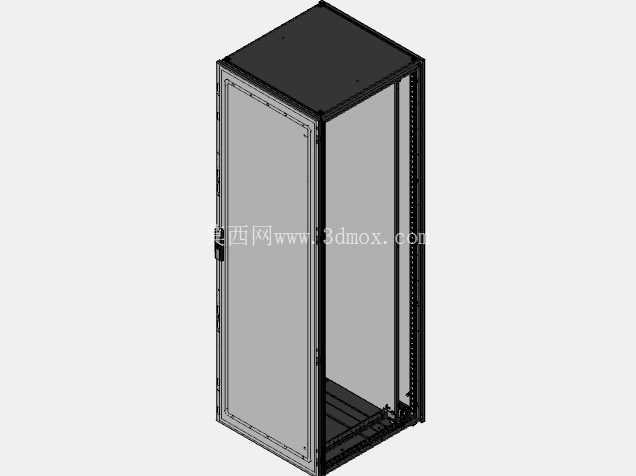

　　从结构设计逻辑来看，这款外壳的尺寸设定为1.80m×0.80m×0.60m，这个尺寸边界是结合1250A框架断路器的本体尺寸、进出线铜排的弯曲半径、母排搭接的操作空间、内部附件安装余量共同确定的：宽度方向0.8m刚好容纳NW系列1250A断路器的三相极间距加上两侧的安装固定梁，不会因为空间过窄导致母排安装时强行弯折产生额外应力，也不会因为空间过宽造成材料浪费、柜体整体刚度不足；深度方向0.6m预留了断路器正面操作机构的行程空间，同时给进出线电缆的终端头制作、铜排搭接螺栓的紧固操作留出了足够的手部操作空间，运维人员在柜前完成接线、检修操作时不需要探身过度，也不会出现关门时挤压电缆、碰损二次线的问题；高度方向1.8m符合常规配电室的柜顶母线桥搭接高度，柜顶预留的母排进出线窗口刚好适配标准规格的母线桥接口，不需要现场额外扩孔或者制作过渡连接件。在低压配电系统的核心进线、母联等关键节点，大电流等级的配电外壳承担着承载主开关、分接回路、防护内部带电部件的核心作用，这款适配NW MasterPact 1250A框架断路器的电气外壳，主要面向工业厂房主进线配电、商业综合体总配电室、数据中心一级配电等场景，这类场景普遍要求配电设备具备足够的载流冗余、可靠的防护性能以及清晰的操作维护空间，避免大电流工况下出现温升超标、操作干涉、防护失效等问题。

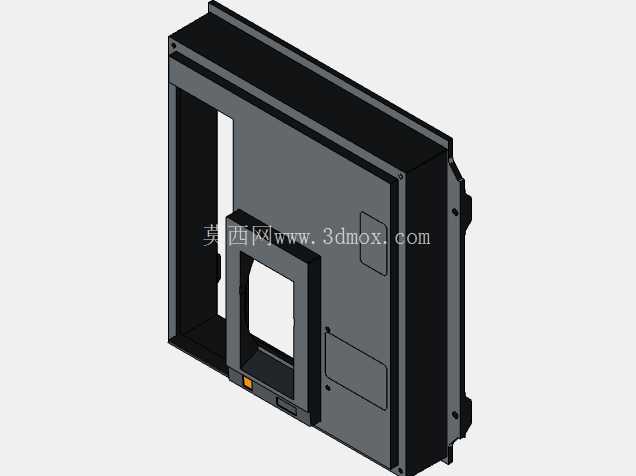

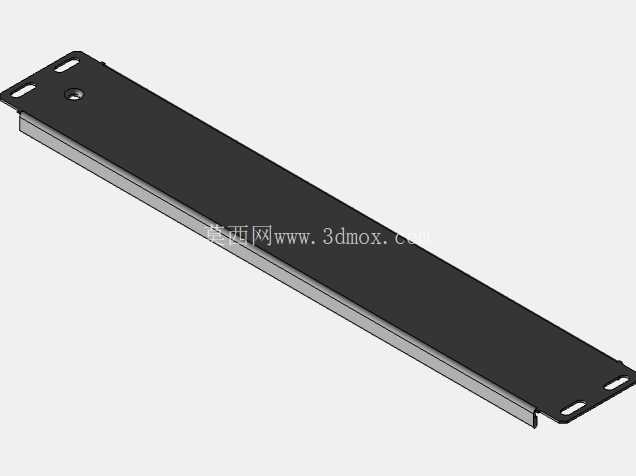

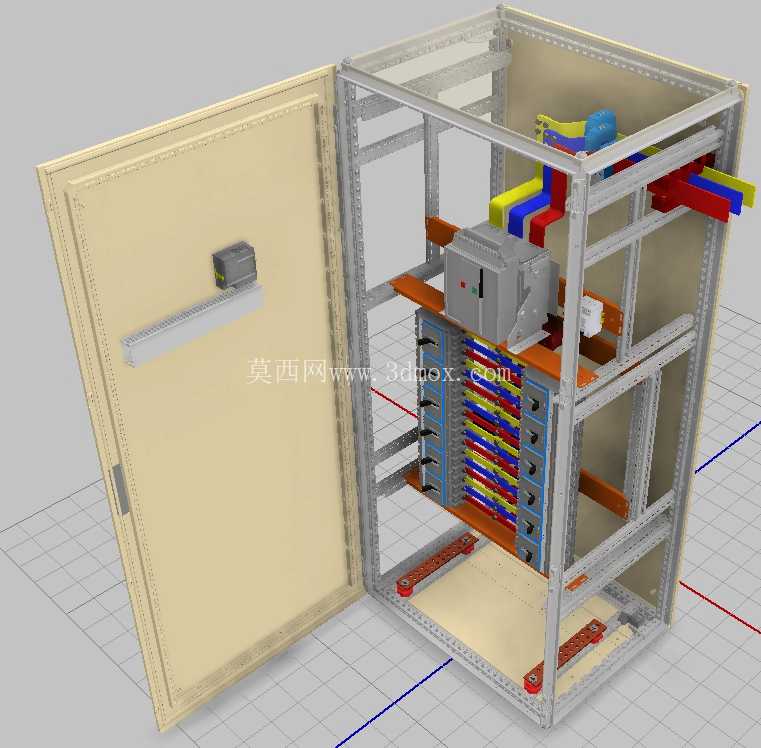

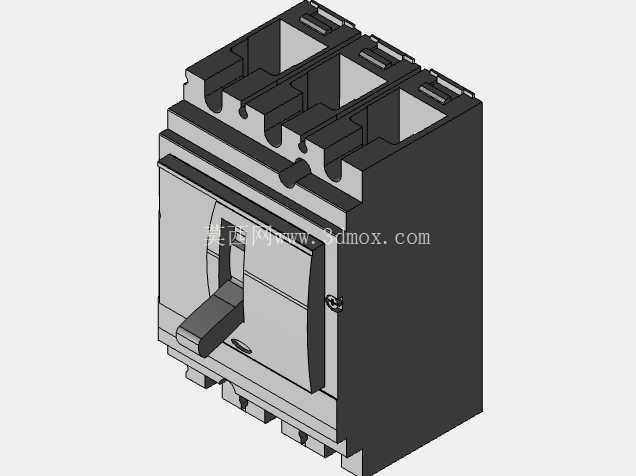

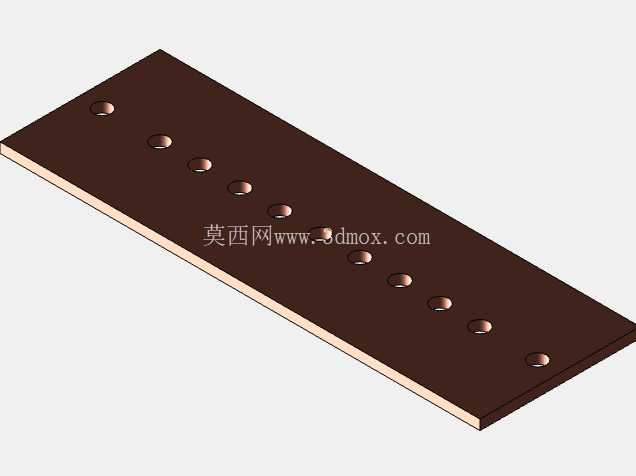

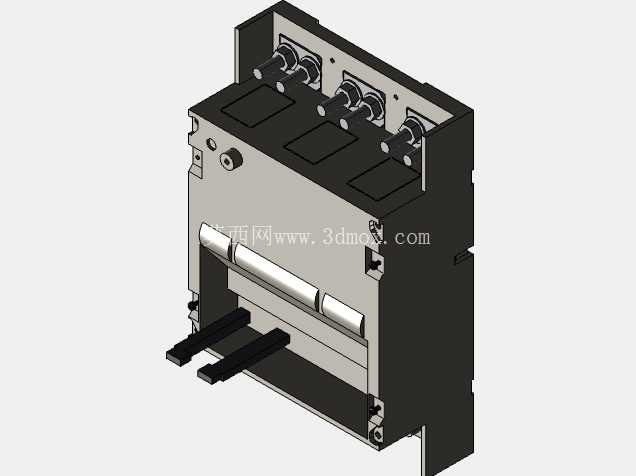

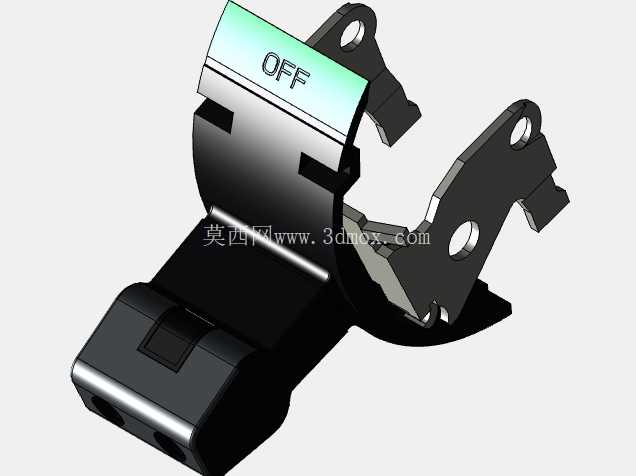

　　外壳的内部结构采用分层设计思路，断路器安装腔位于柜体中部核心位置，安装梁的承重参数经过校核，能够承载1250A框架断路器分合闸时的瞬时冲击力，不会因为长期操作震动导致安装螺栓松动、柜体变形；断路器上方预留了铜母线的敷设空间，三相母排按照相序分层排布，母排之间的绝缘距离满足低压配电规范要求，避免大电流工况下出现相间闪络；柜体下部预留了电缆出线腔，能够容纳多根大截面电力电缆的排布，电缆固定支架的位置与断路器出线端子的高度匹配，减少电缆的弯折角度，降低电缆端子处的机械应力。在防护设计上，外壳的门板与柜体框架的配合处设置了连续的密封胶条，能够达到常规配电场景要求的防护等级，防止运维过程中异物意外掉入带电间隔，同时门板上预留了断路器操作手柄的让位窗口，不需要打开门板就可以完成断路器的分合闸操作，操作窗口周边设置了防护挡板，避免操作时人员意外触碰内部带电部件；柜体的接地端子设置在框架下部的易操作位置，所有金属结构件之间都设置了可靠的接地连接点，保证故障情况下的接地导通可靠性，避免柜体带电引发安全事故。

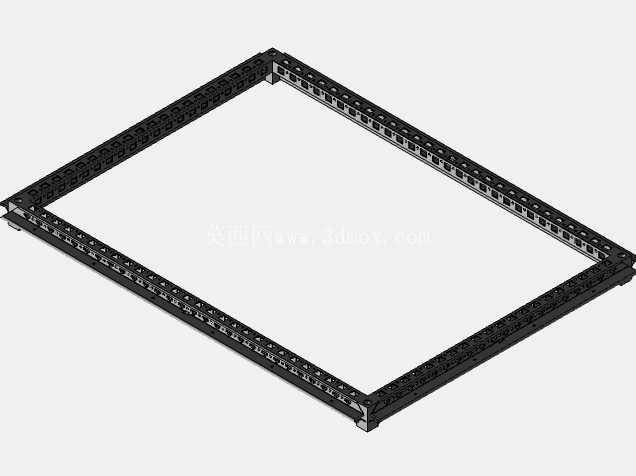

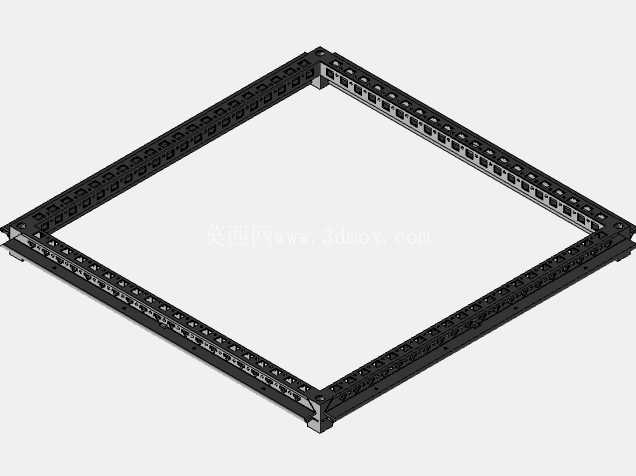

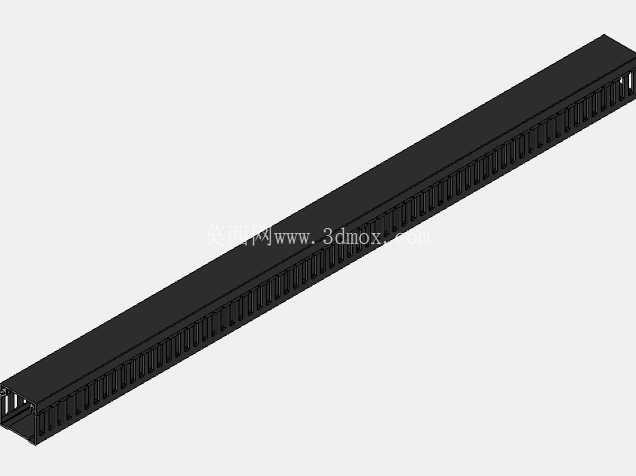

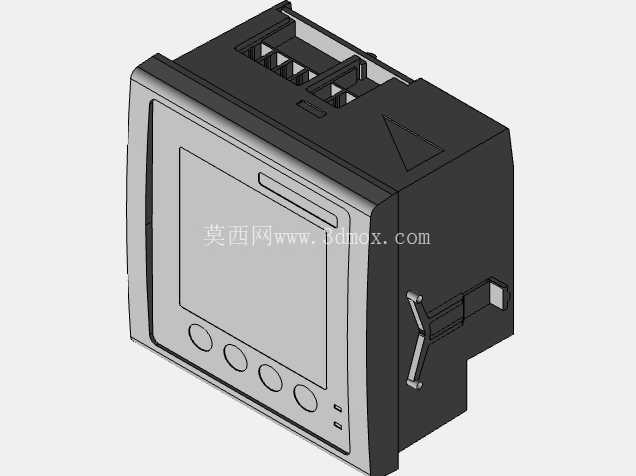

　　从实际使用的角度来看，这款外壳的结构设计充分考虑了现场安装的适配性：柜体底部的安装孔位按照标准槽钢基础的间距设置，现场安装时不需要重新打孔，直接将柜体固定在基础槽钢上即可完成定位；柜内的二次线走线槽沿着柜体框架内侧布置，将断路器的二次控制回路、信号回路与主回路母排分隔开，避免主回路的大电流对二次信号产生干扰，同时也方便二次线的检修与改接；门板内侧预留了二次元件的安装位置，可以根据项目需求加装指示灯、操作按钮、多功能电表等附件，不需要额外在门板上开孔，减少现场加工的工作量。

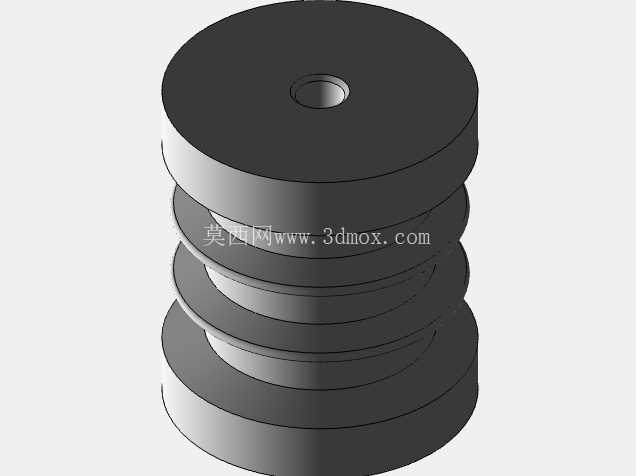

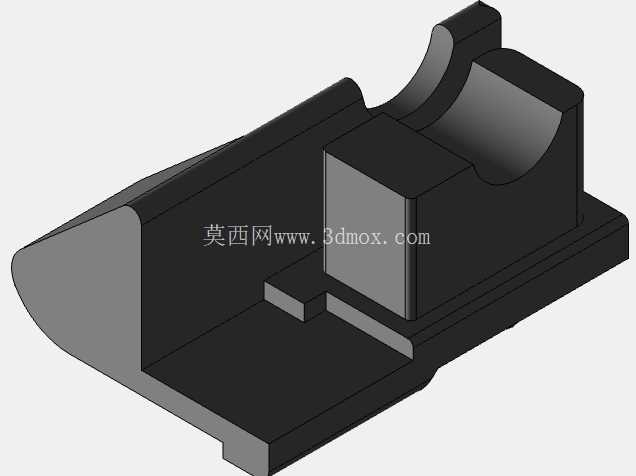

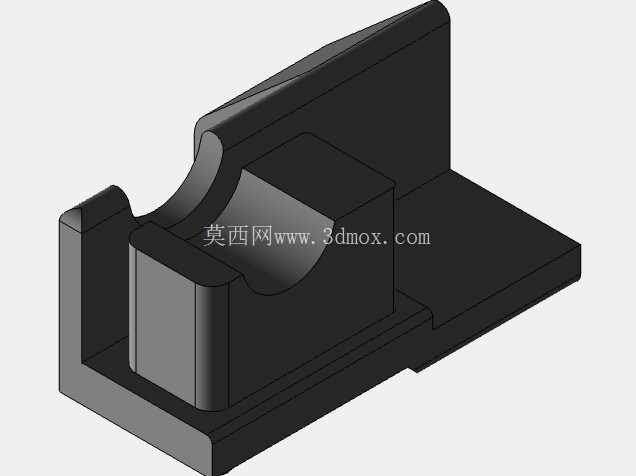

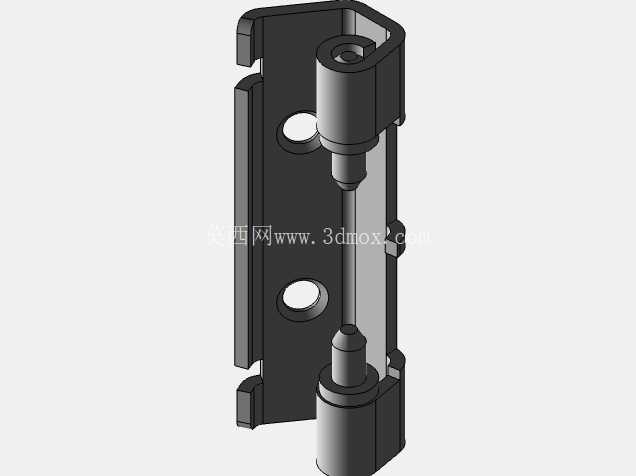

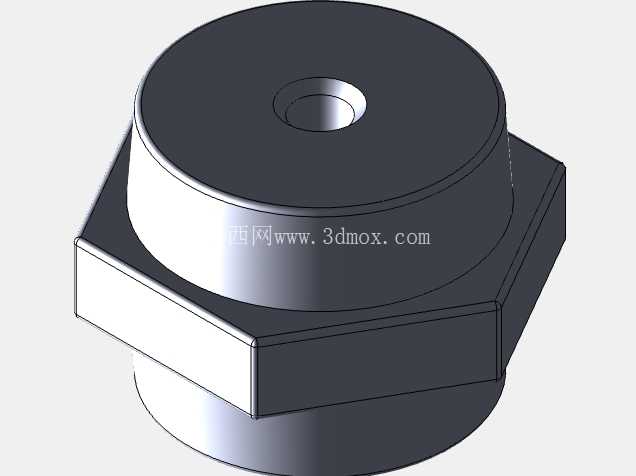

　　针对1250A大电流工况的特殊需求，外壳内部的母排固定件都采用了高强度绝缘材料，能够承受母排在大电流下产生的电动力，不会因为短路电流的冲击导致母排变形、绝缘件破损；柜体的通风结构设置在柜顶与柜底的对应位置，形成自然通风的散热通道，能够带走断路器与母排在长期载流过程中产生的热量，避免柜内温度过高导致元件老化加速、载流能力下降。在建模过程中，所有结构的配合间隙都按照实际钣金加工的公差要求设定，门板的铰链安装位置、锁具的配合尺寸都符合通用配电柜体的标准件参数，导出的三维模型可以直接用于柜体的钣金下料、结构校核，也可以用于配电室的布局排布模拟，提前验证柜体与其他设备、母线桥、电缆通道的位置匹配度，减少现场安装时的干涉问题。
