低压无功补偿电容柜内部模组结构

　　这套结构对应低压配电系统侧的就地无功补偿电容模组，常见于工业厂房低压配电室、商业综合体配电间这类感性负载占比高的场景，用来抵消异步电机、变频设备这类负载产生的无功电流，降低线路无功损耗，把进线侧功率因数稳定在供电要求的区间内，避免力调电费产生。从结构布局来看，整套模组采用背板挂装式设计，所有元器件都固定在一块环氧绝缘背板上，背板顶部预留了与柜内主母排对接的安装位，母排采用分层排布设计，黄、绿、红三色分别对应三相相序，母排外侧加装了绝缘防护槽，防止检修时误触带电体，母排下方对应每一路电容回路都预留了接线端子位，不需要额外跨接大量二次线，能减少柜内布线的杂乱程度。

　　主进线侧配置了带熔断保护的总进线端子，每一路电容回路都独立配置了小型断路器、投切专用接触器，接触器选型匹配15kVar电容的额定投切电流，能承受电容投切瞬间的涌流冲击，避免触点过早烧蚀，每台电容上端都配置了过压力保护端子，当电容内部介质老化产生过压鼓胀时，能自动断开回路，防止故障扩大。电容本体采用立式圆柱安装结构，六台15kVar电容沿背板下部水平排布，每台电容底部都配置了独立的安装固定卡箍，卡箍与电容外壳之间加设了橡胶减震垫，能抵消接触器吸合、柜体震动带来的应力，避免电容接线端子长期受震出现松动。

　　控制回路部分集中布置在背板左侧区域，包含功率因数控制器、手动/自动切换开关、投切状态指示灯、启动停止按钮以及门锁辅助触点，功率因数控制器能实时采集进线侧的电流电压相位差，根据设定的目标功率因数自动计算需要投入的电容容量，逐路投切电容，避免过补或者欠补；手动模式下可以通过面板按钮单独控制每一路电容的投切，方便检修调试时使用。从安装边界来看，整套模组的宽度适配标准GGD柜的单仓安装宽度，深度方向不超出柜内安装梁的前端面，不会影响柜门板的关闭，背板上的安装孔位按照标准柜的安装梁间距预留，不需要现场重新打孔，直接用螺栓固定即可完成机械安装，接线时只需要把主母排对接至柜内进线母排，把电流互感器信号线接至控制器采样端，就能完成整套模组的接线。

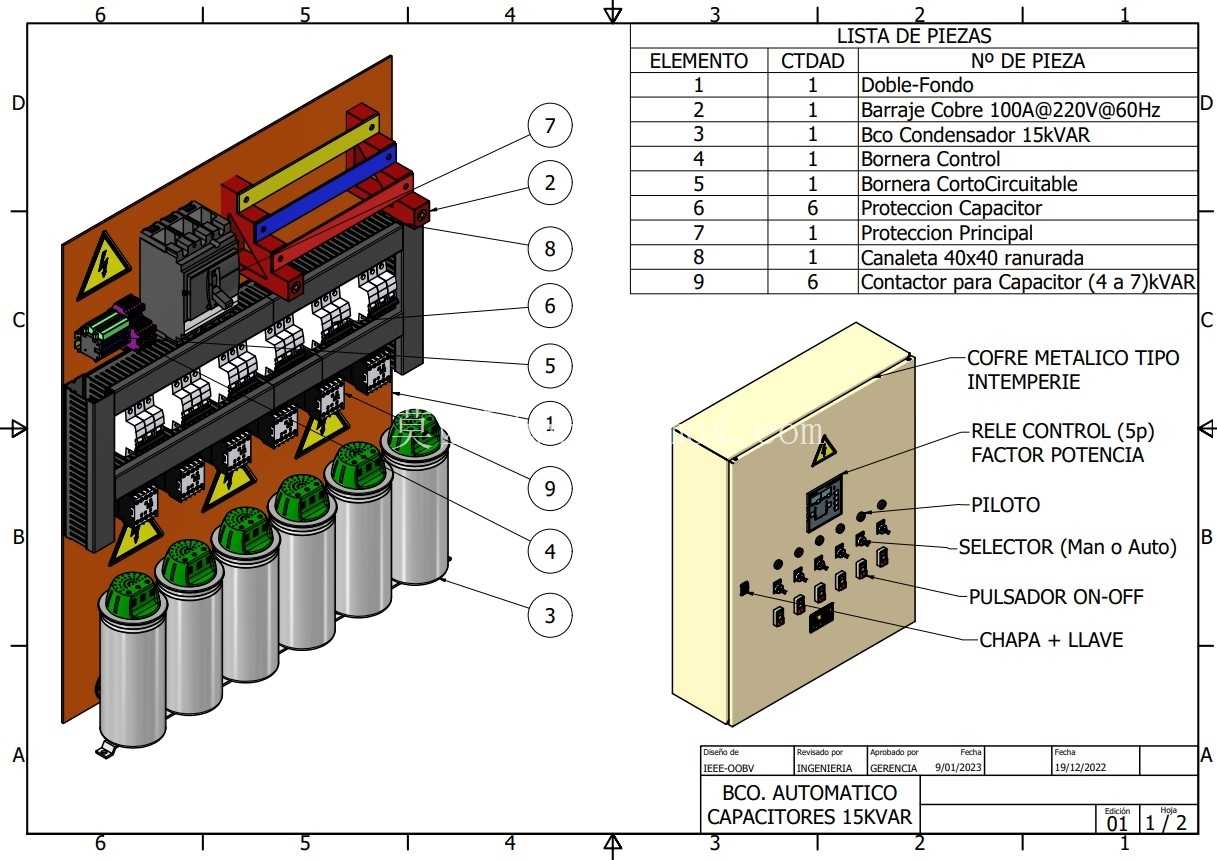

　　结构设计时特意把发热量大的接触器、断路器布置在背板上部区域，电容布置在下部区域，利用热空气上升的自然通风路径，避免电容长期处于高温环境加速介质老化，所有元器件的接线端子都朝向操作面一侧，后期更换故障电容、接触器时不需要拆除周边其他元器件，只需要断开对应回路的断路器就能完成更换作业。整套结构的爆炸视图清晰标注了每个零件的装配关系，从母排固定件、绝缘隔板、线槽到每一个固定螺丝的位置都做了明确标识，建模时还原了每个元器件的实际安装尺寸，包括电容的直径、高度，接触器的安装孔距，母排的折弯角度，甚至连警示标识的粘贴位置都和实际产品保持一致，能直接用来做柜内布局的干涉检查，也能作为电容柜组装作业的指导图纸，提前排查安装时可能出现的空间冲突，比如电容柜门关闭时是否会碰到指示灯、手动操作按钮时是否有足够的操作空间，母排的安全距离是否满足低压配电的规范要求。
