IXYS MCC501-18io1晶闸管功率模块结构设计

　　在工业变流、大功率电源、电机传动这类需要电能变换的场景里，晶闸管模块始终是核心的功率执行器件，这款IXYS MCC501-18io1属于双晶闸管反并联结构的功率模块，主要承担交流回路的相位控制、整流调压、软启动投切这类核心功能，区别于单管分立器件，模块化封装的结构能大幅降低功率回路的布线电感，减少开关过程中的电压尖峰，提升整机运行的可靠性。

　　从实际选型适配的角度看，这类模块的安装边界是结构设计阶段必须优先确认的参数，模块主体采用绝缘基板封装，底部为平整的铜质散热安装面，安装孔位按照行业通用的大功率模块标准间距排布，设计散热结构时需要保证安装面的平面度不超过0.05mm，接触面均匀涂覆导热硅脂，紧固螺栓的扭矩需要控制在厂商推荐的区间内，避免压力不均导致基板变形或者接触热阻超标。主回路接线端子采用大电流铜排引出结构，端子的开孔尺寸适配标准的大电流接线鼻，设计母排连接结构时需要预留足够的电气安全间隙，不同极性端子之间的爬电距离满足高压工况下的绝缘要求，避免长期运行过程中出现积灰爬电的故障。

　　这款模块的功能特性围绕大功率工况的长期稳定性设计，内部的两个晶闸管芯片采用对称布局，保证两个桥臂的导通电阻、热阻参数一致性，在交流调压应用中可以避免正负半周导通不对称带来的直流分量问题，减少对后端变压器、电机类负载的直流偏磁影响。芯片与基板之间采用直接覆铜陶瓷绝缘层，既保证了高压绝缘性能，又能将芯片工作产生的热量快速传导到外部散热器，在额定电流工况下，只要散热设计满足热阻要求，芯片结温可以稳定控制在安全工作区间内，不会出现过热失效的问题。模块的控制极引出端子位于主端子侧的独立区域，设计驱动接线时需要将控制回路走线与主功率回路保持足够距离，避免大电流切换过程中的干扰串入控制回路，导致误导通故障。

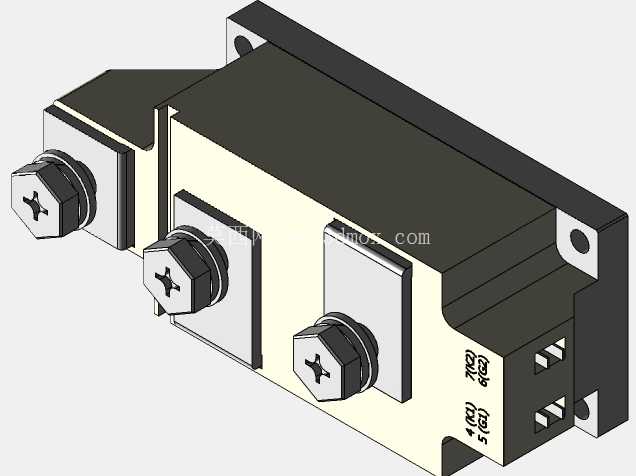

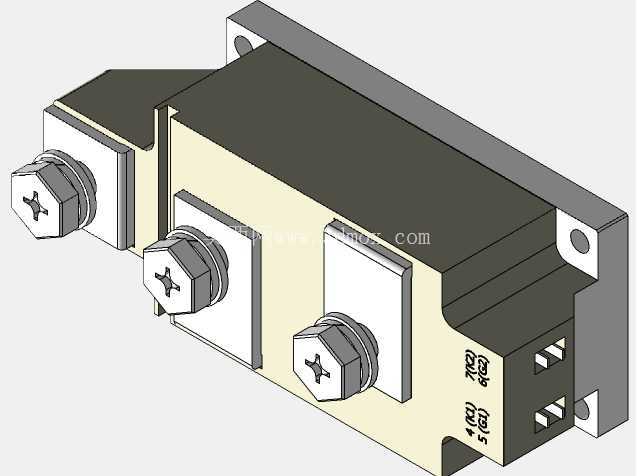

　　从三维建模的设计思路来看，还原这款模块的结构时，首先要精准定位安装孔的相对位置、主端子的伸出长度与开孔位置、模块本体的总高度，这些尺寸直接决定了整机结构设计时的安装兼容性，很多工程师在做变流装置结构设计时，容易忽略模块端子的折弯空间与接线操作空间，导致后期装配时接线工具无法操作，或者母排安装后出现应力拉扯端子的问题。建模过程中需要区分不同部位的材质特征，底部散热基板的铜材质、外壳的耐高温PBT塑料、主端子的镀锡铜排、控制极的接插件结构都要准确还原，这样在做整机虚拟装配时，可以提前检查干涉问题，比如散热器的安装凸台是否会顶到模块外壳，母排折弯后是否和周边器件存在安全距离不足的问题，电容、母线排的布局是否会遮挡模块的固定螺栓操作空间。

　　在实际的工业应用场景中，这类模块广泛用于工业加热的温控调压、大功率电机的软启动装置、电焊机的焊接电流调节、整流电源的相控整流环节，不同应用场景下对模块的安装要求略有区别：在振动较大的设备上使用时，需要在模块与散热器之间增加缓冲导热垫，同时对接线端子做防松处理；在高湿、多粉尘的工况下使用时，需要在模块接线完成后增加绝缘防护盖，避免异物搭接导致的短路故障。建模时还原模块的外部轮廓与安装接口，本质上是为了在结构设计阶段完成所有安装适配性的验证，不需要等到实物打样阶段才发现尺寸不匹配、安装干涉这类低级问题，大幅缩短整机产品的开发周期，减少结构改模的成本。

　　很多刚接触电力电子结构设计的工程师，容易把这类功率模块的建模做成简单的方块拉伸，忽略端子的倒角、安装孔的沉台、外壳表面的定位凸筋这类细节特征，实际上这些细节恰恰是虚拟装配时判断干涉的关键，比如模块外壳边缘的定位凸台如果没有还原，可能会出现设计的绝缘挡板和凸台干涉，实际装配时无法安装到位；主端子的倒角如果没有做，母排装配时的应力分析结果会和实际情况出现偏差。准确还原这类工业器件的三维结构，是做电力电子设备结构设计的基础工作，只有每个器件的安装边界、外形尺寸都精准还原，整机的结构设计才能做到一次装配成功，避免后期反复修改的麻烦。
