两款不同材质效果的外齿圈传动零件设计

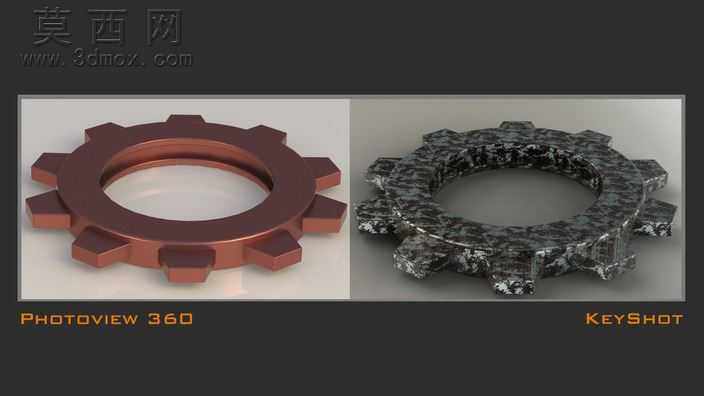

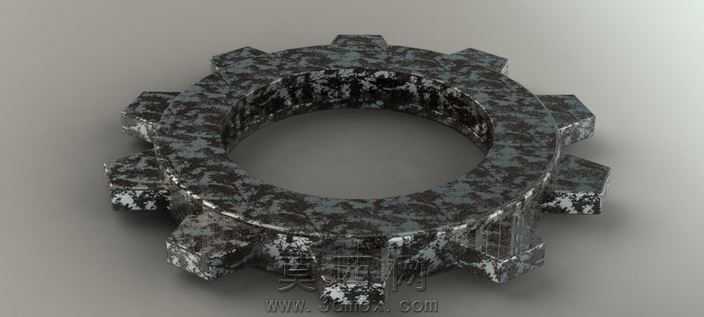

本次设计的传动齿圈零件，首先在三维建模环境中完成基础结构的搭建，以环形基体为核心，沿外圆周均匀排布规格一致的矩形传动齿，建模过程中严格控制齿形的周向间距、齿顶齿根的尺寸公差，保证每一个轮齿的轮廓参数完全统一，避免出现传动过程中的卡滞、啮合偏差问题。环形基体的内孔保持光滑圆柱面结构，壁厚经过合理测算，既保证零件整体的结构强度，满足传动场景下的扭矩承载需求，又不会出现材料冗余导致的零件自重过高问题。完成基础建模后，分别采用两款主流渲染工具进行材质效果的呈现，第一种渲染方案采用红铜金属材质，调整材质的金属度、粗糙度参数，还原铜质零件温润的金属光泽，表面添加细微的使用质感，模拟真实机加工后铜件的表面状态，光线照射下呈现出沉稳的红棕金属色泽，齿根与齿顶的光影过渡自然，清晰展现齿形的立体轮廓。第二种渲染方案采用碎花纹理的特殊材质，模拟石材或者特殊复合材质的视觉效果，表面添加凹凸纹理与斑驳的质感，调整材质的反光参数，让粗糙表面的漫反射效果更加真实，突出材质本身的纹理细节，与铜质效果形成鲜明的视觉对比。设计过程中针对齿圈的啮合特性做了结构优化，轮齿的侧边做了微小的倒角处理，既可以去除建模过程中产生的尖锐棱角，避免实际加工后出现锐边毛刺，也能在传动啮合过程中起到导向作用，降低轮齿接触瞬间的冲击损耗。两种渲染效果分别对应不同的应用场景展示需求，铜质效果偏向常规金属传动零件的真实质感呈现，适合用于机械装配场景的效果展示，特殊纹理效果则偏向创意材质的视觉表达，可用于设计方案的创意演示、材质效果对比参考。整个建模过程保证参数的全关联，后续如果需要调整齿圈的直径、齿数、壁厚等参数，只需要修改对应特征的参数值，即可快速完成模型的更新迭代，无需重新搭建整体结构，大幅提升后续设计调整的效率。渲染阶段针对不同材质的光影特性调整了环境光、补光的参数，保证两种材质效果下，齿圈的结构轮廓都能清晰展现，不会因为材质反光过强或者过暗丢失结构细节，让观看者可以直观把握齿圈的整体形态与结构特点。
