十六齿斜齿传动齿轮三维结构设计

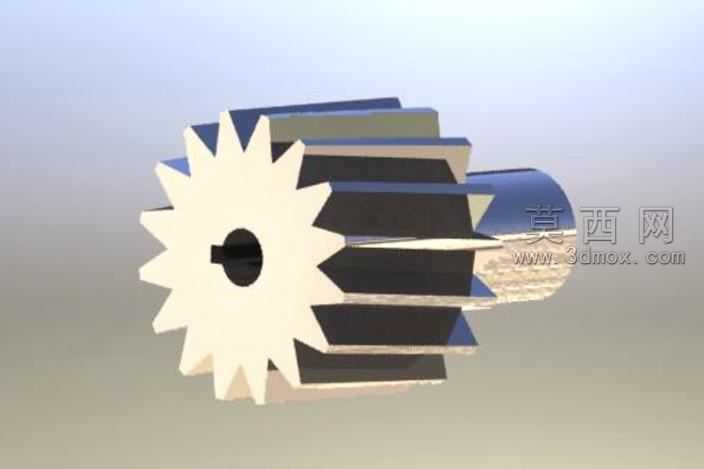

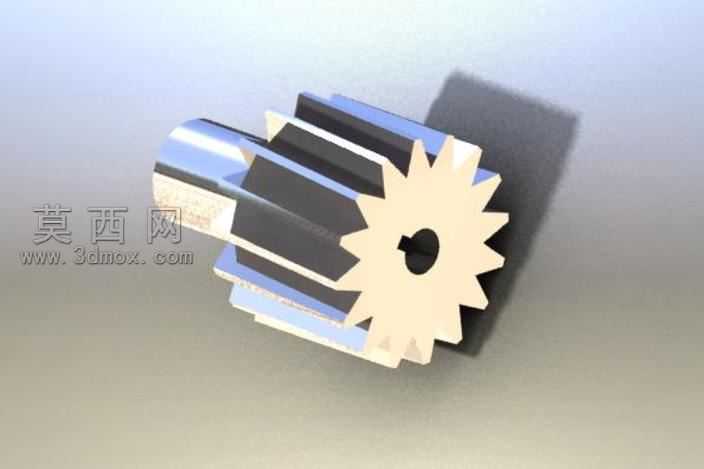

本作品为16齿斜齿轮的三维建模设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以机械设计手册中斜齿轮的齿廓生成规范为基准，通过渐开线方程精准绘制齿形轮廓，严格控制16个轮齿的周向等分角度，保证每个轮齿的齿厚、齿距参数完全一致，避免出现啮合干涉问题。建模过程中优先完成齿轮基体的轴孔结构设计，轴孔处的键槽特征按照标准传动配合尺寸绘制，确保齿轮与传动轴装配时的定位精度，可满足常规扭矩传递的配合需求。轮齿部分采用螺旋扫掠方式生成斜齿特征，精准控制螺旋角参数，让轮齿沿轴向呈现均匀的倾斜排布，相比直齿结构具备更优的啮合平稳性，可有效降低传动过程中的冲击与噪音。材质与渲染阶段，针对齿轮的应用场景赋予金属材质属性，轮齿部分采用调质合金钢的材质表现，调整材质的粗糙度、金属度参数还原金属零件的哑光金属质感，基体与轴段部分做了细微的材质色差区分，突出不同结构的视觉层次；渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现轮齿的啮合面轮廓、齿根过渡圆角以及轴孔键槽的细节结构，同时添加柔和的投影效果增强模型的立体真实感。结构设计层面，重点优化了齿根处的过渡圆角参数，避免应力集中问题提升齿轮的承载能力，轮齿的齿顶高、齿根高参数均符合通用机械传动的设计标准，可直接适配同模数的配对斜齿轮完成传动装配，适用于中小载荷的机械传动场景。整个建模过程遵循自上而下的设计思路，先确定齿轮的模数、齿数、螺旋角等核心参数，再逐步完成基体、轮齿、键槽等细节特征的构建，所有特征均保留参数化编辑属性，后续可根据实际传动需求快速调整齿数、模数、轴孔直径等参数，大幅提升设计复用效率。
