带孔端金属传动螺杆三维结构设计

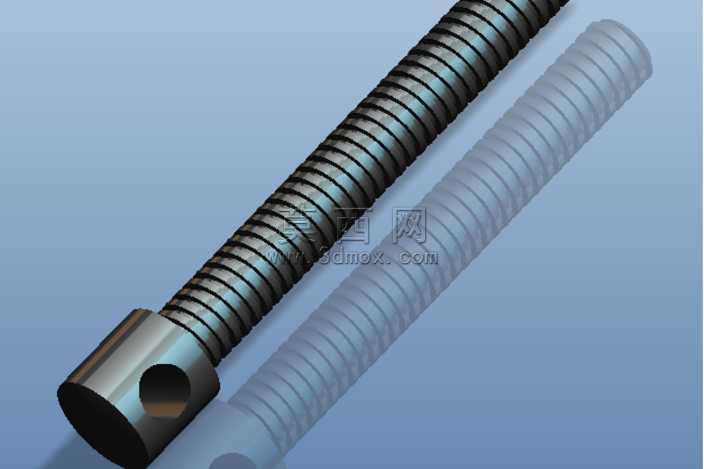

本作品为带孔端传动螺杆的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循机械零件设计的规范流程，从基础特征搭建到细节结构完善逐步推进。建模初始阶段首先绘制螺杆主体的回转截面草图，通过回转特征生成杆身基础实体，随后采用螺旋扫描特征构建连续的外螺纹结构，螺纹牙型参数参考通用传动螺纹的标准尺寸设定，牙距、牙高均经过参数化约束，确保螺纹结构的啮合合理性。针对螺杆端部的带孔结构，先通过拉伸切除特征加工出端部的扁位结构，再在扁位中心位置绘制孔位草图，通过切除拉伸生成径向贯穿孔，孔的边缘添加了工艺倒角特征，避免实际加工使用中出现应力集中的问题。材质渲染阶段，为螺杆主体赋予了金属钢材材质，调整材质的粗糙度、金属度参数，模拟经过精加工的金属表面质感，螺纹牙底部分做了轻微的哑光处理，还原实际机加工零件的表面光影效果，同时添加了半透明的同结构螺杆作为参照展示件，通过调整透明度参数，清晰呈现螺杆整体的外轮廓形态与螺纹走向，方便直观理解螺杆的结构特征。结构设计上，该螺杆兼顾传动与连接功能，端部的贯穿孔可用于穿装销钉实现与其他构件的铰接或周向固定，连续的外螺纹可与配套螺母组成螺旋传动副，实现旋转运动与直线运动的转换，杆身整体做了等径设计，保证传动过程中的受力均匀性，所有棱边均添加了符合机械加工工艺要求的圆角或倒角，既避免锐边划伤，也能提升零件的结构强度。设计思路围绕通用机械传动场景的使用需求展开，在保证结构强度的前提下简化了非必要的复杂特征，所有尺寸参数均参考通用五金配件的常用规格设定，可直接用于机械结构的虚拟装配验证、运动仿真分析，也可作为机械设计教学的典型案例，帮助理解螺纹类传动零件的建模逻辑与结构特点。
