230KV反向垂直隔离开关结构设计

　　在220kV电压等级的户外变电站、开关站架空进线间隔中，反向垂直断口形式的隔离开关是应用占比极高的一次设备，这类设备承担着线路停电检修时建立明显绝缘断口、配合断路器完成倒闸操作的核心功能，和水平断口、双柱水平旋转式隔离开关相比，垂直反向布置的结构能大幅压缩间隔横向占地，在山区变电站、城市户内GIS站的架空出线间隔、老旧站增容改造场景中优势十分明显。

　　这套三维结构完全按照230kV电压等级的绝缘配合要求搭建，断口距离、对地绝缘间隙严格满足高压电力设备外绝缘污秽等级对应的爬电距离要求，反向垂直的运动轨迹设计，让动触头在分闸位置时完全处于静触头侧下方，避免了分闸状态下动触头长期受上方母线落尘、鸟粪、覆冰污染导致绝缘性能下降的问题，尤其适合重污秽、高海拔、冬季覆冰较厚的区域使用。

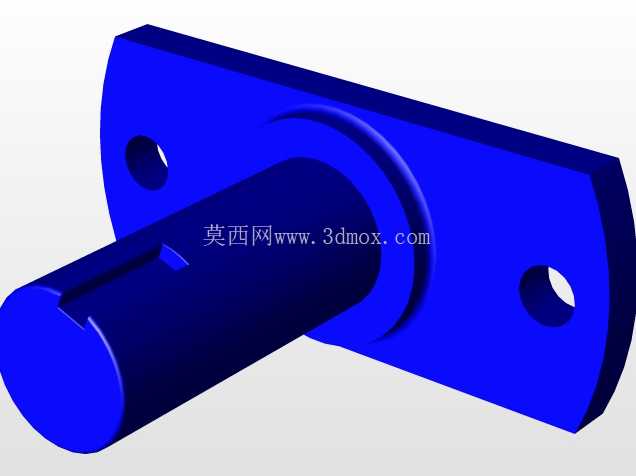

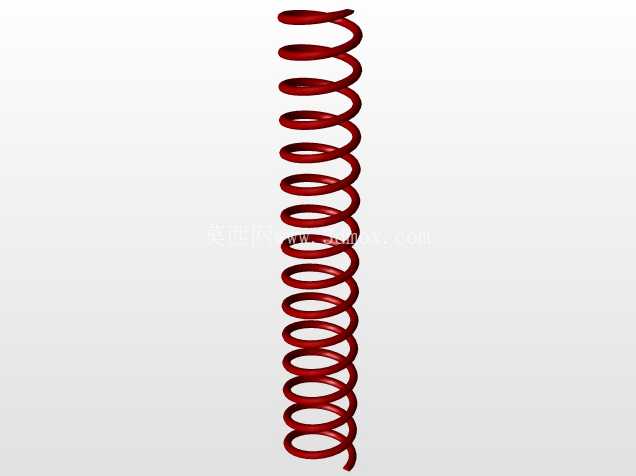

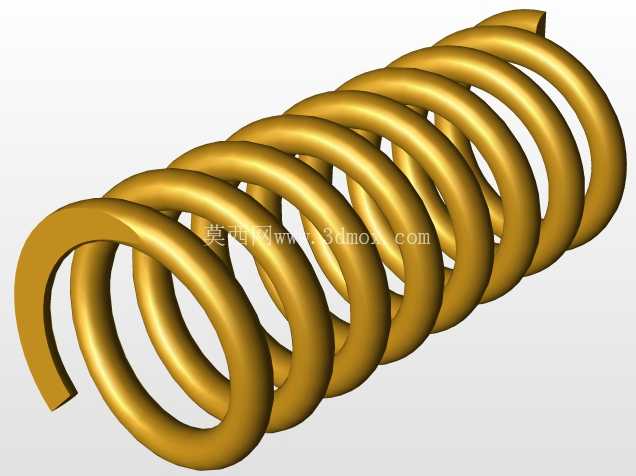

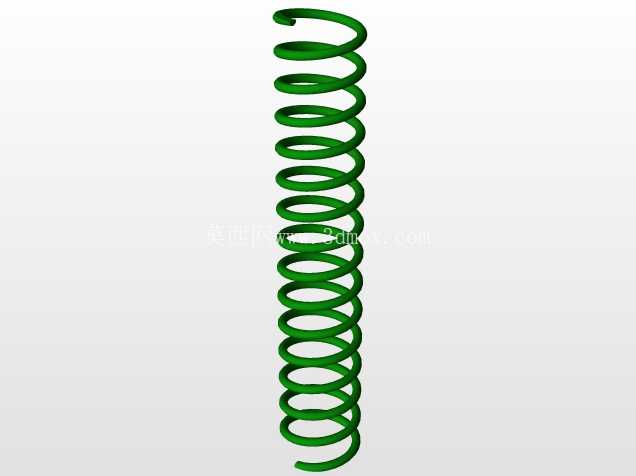

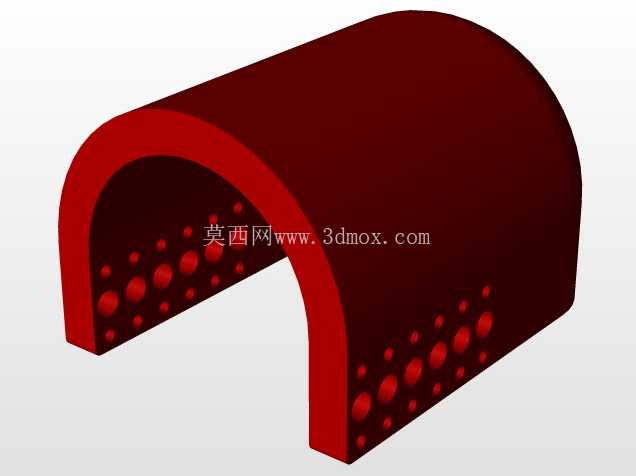

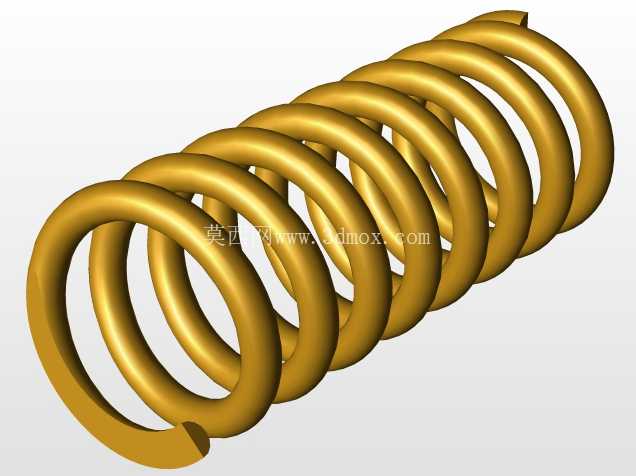

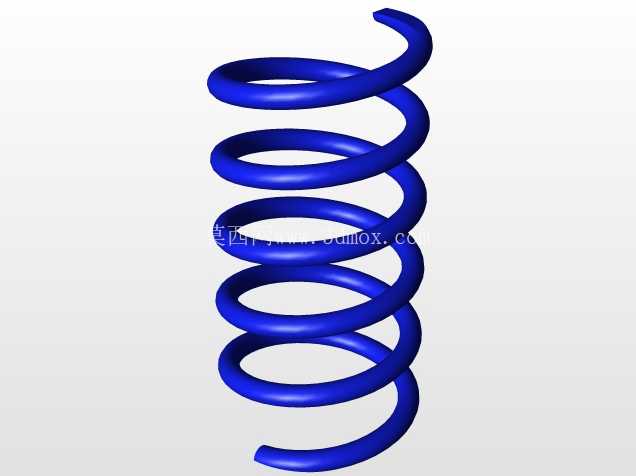

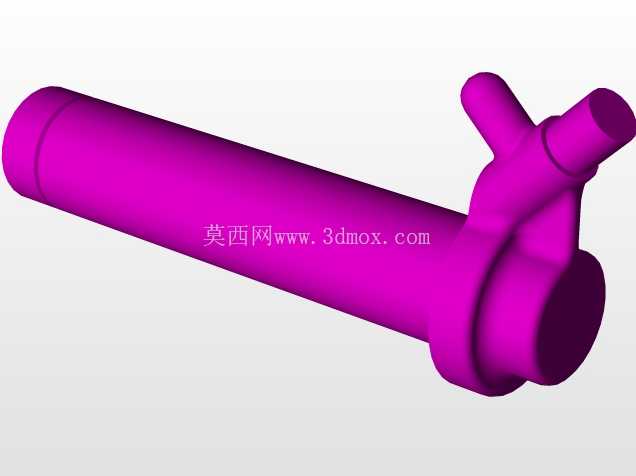

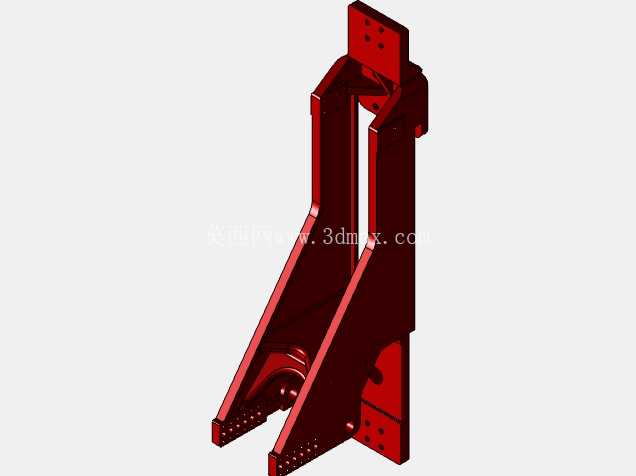

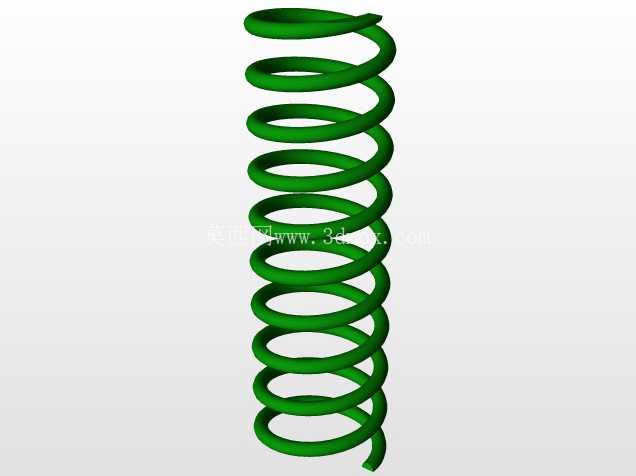

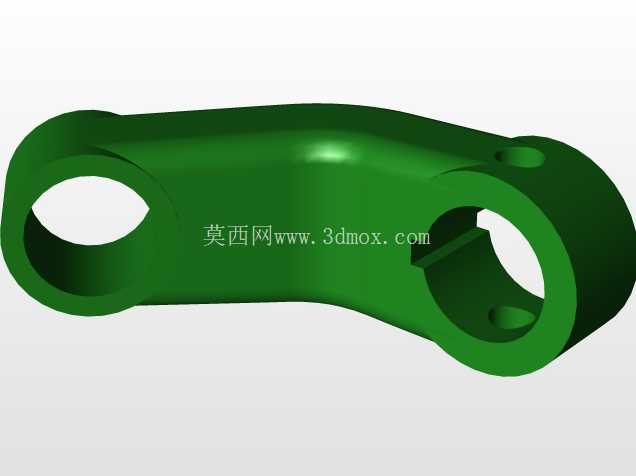

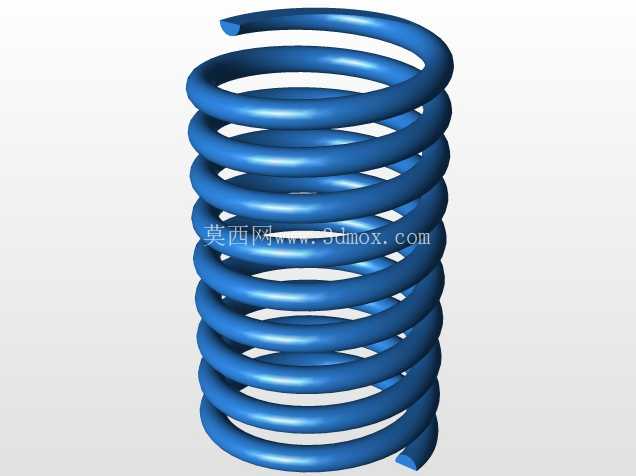

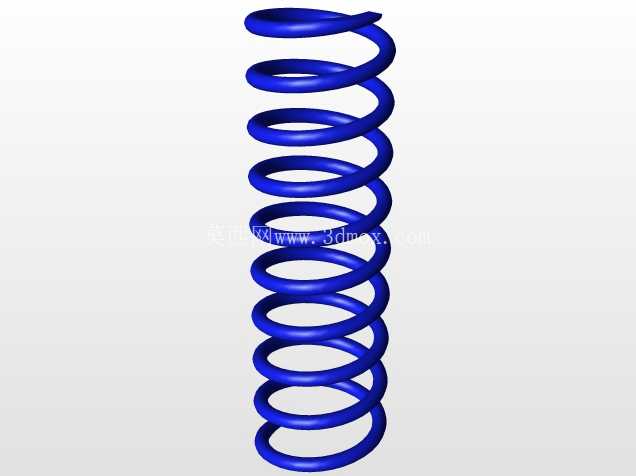

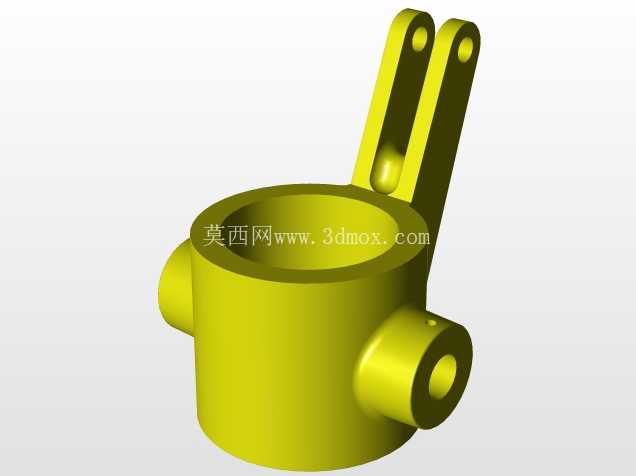

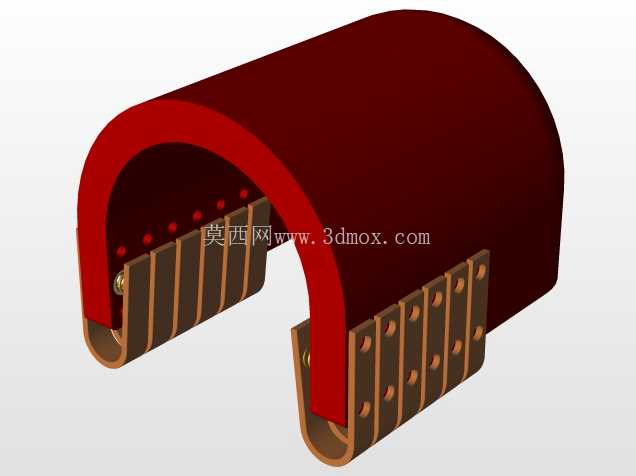

　　建模过程中优先还原了设备的实际传动逻辑：主传动轴位于底座支架中部，通过垂直布置的绝缘拉杆带动动触头臂做90度上下回转运动，合闸过程中动触头端部的压紧弹簧会自动补偿触头接触压力，保证额定电流下的接触温升符合要求，分闸时动触头会先完成小行程的直线脱模动作，再向下回转到分闸限位位置，避免触头表面在分合闸过程中出现不必要的摩擦刮伤。

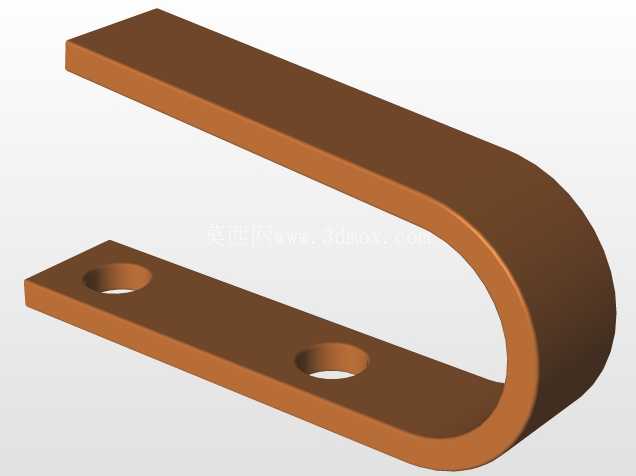

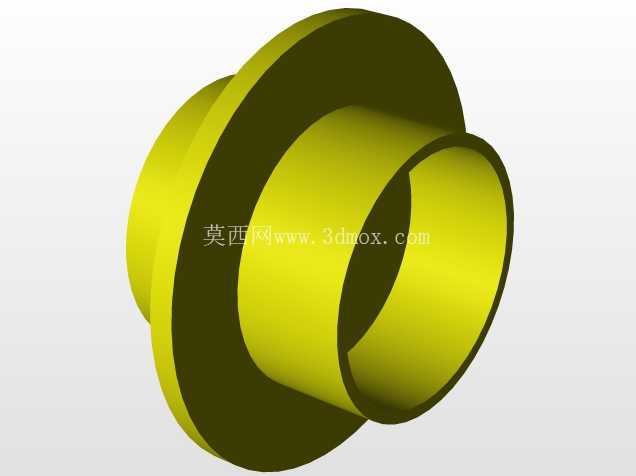

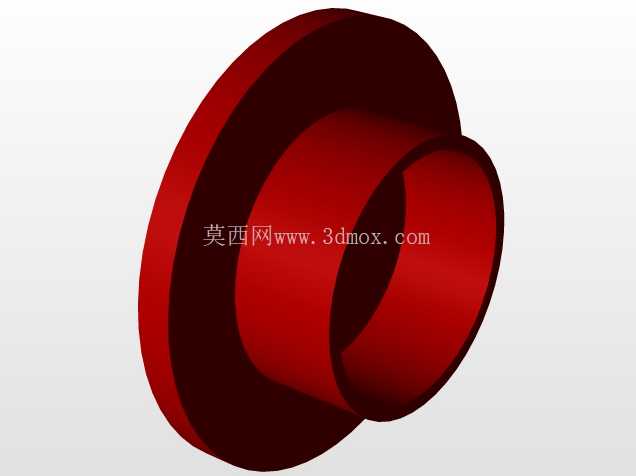

　　从安装边界来看，设备底座的安装孔位完全匹配常规220kV隔离开关的支架安装尺寸，支架高度按照常规户外站母线对地安全距离设计，进出线接线板的孔位、尺寸适配常规220kV电压等级的设备线夹，不需要额外加工过渡板即可完成接线。整体结构的重心经过校核，在最大设计风速下的支架受力、底座倾覆力矩都满足户外电力设备的结构强度要求，绝缘子和金属支架的连接部位做了标准化的法兰接口设计，后期更换绝缘子不需要改动主体金属结构。

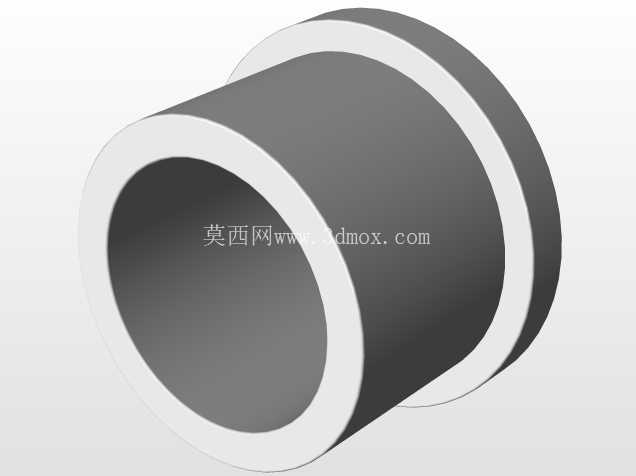

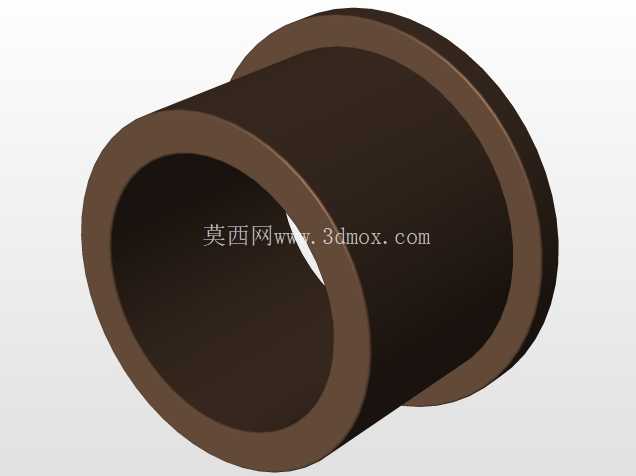

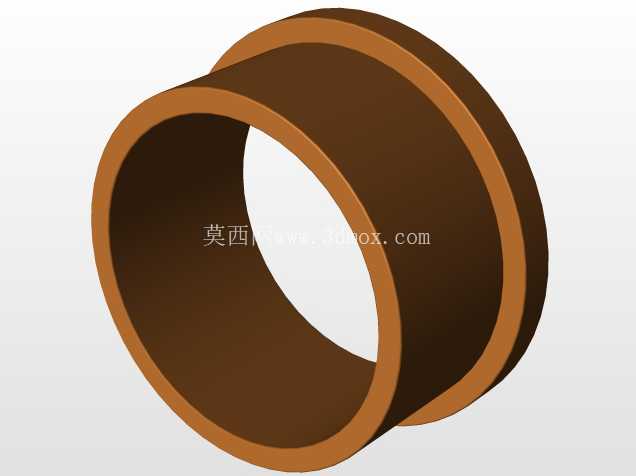

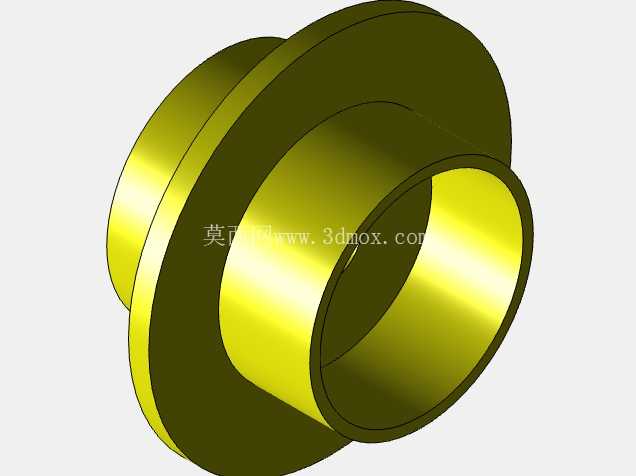

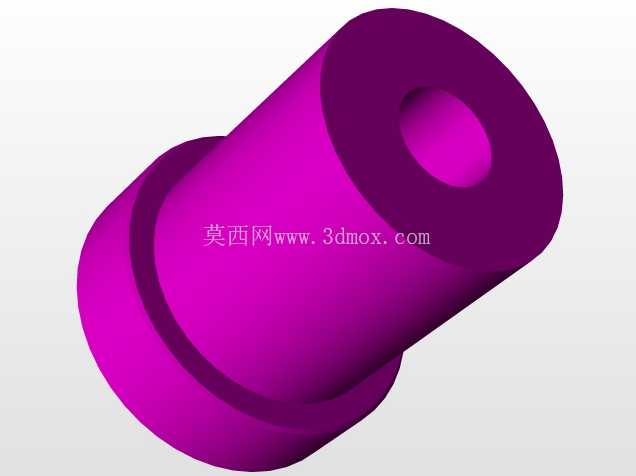

　　结构细节上，所有转动部位都预留了润滑脂加注空间，轴承部位设计了防尘密封结构，避免户外长期运行时沙尘进入转动副导致卡涩；接地刀的传动结构和主断口之间设置了可靠的机械联锁，只有主断口完全分闸到位后接地刀才能合闸，接地刀完全分闸后主断口才能进行合闸操作，从机械结构上杜绝了带负荷拉合隔离开关、带电合接地刀的恶性误操作可能。

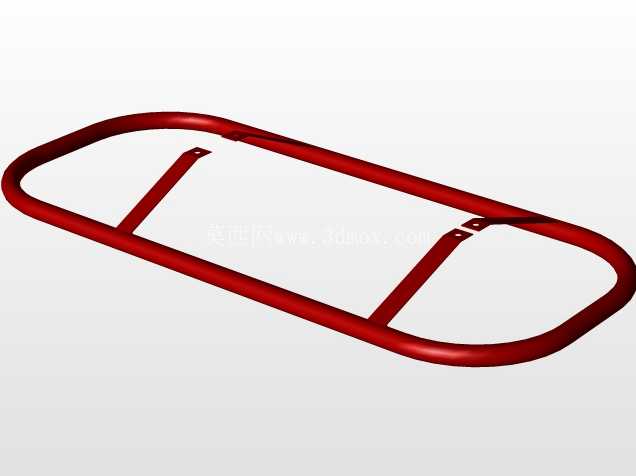

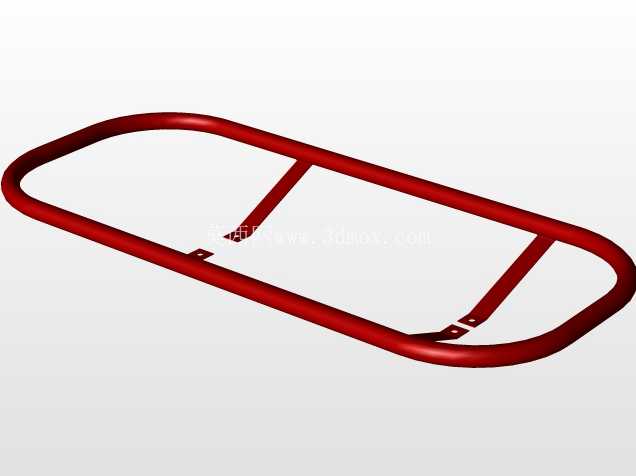

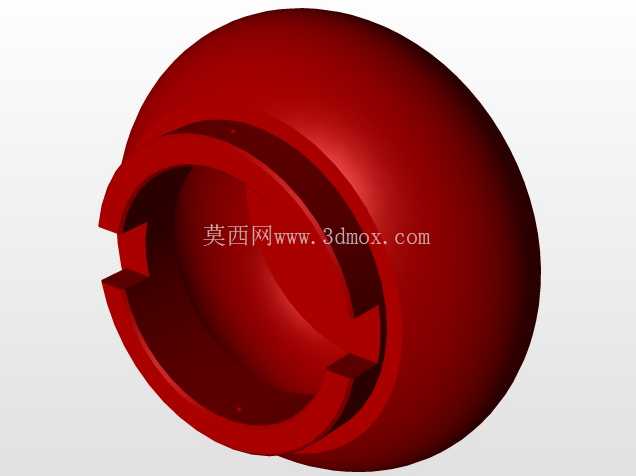

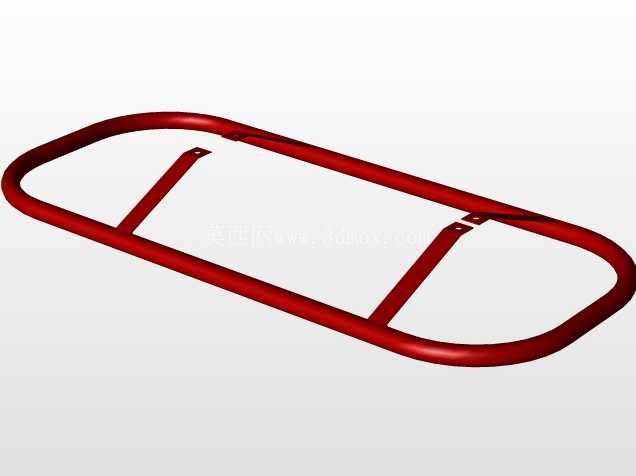

　　建模时对所有带电部位的圆角、尖角都做了工程化处理，避免实际运行中出现尖端放电导致的电晕损耗，均压环的安装位置、尺寸完全匹配230kV电压等级的电场分布要求，能够有效均匀断口附近的电场强度，降低长期运行下的绝缘老化速度。设备的操作接口既适配手动操作机构的安装尺寸，也预留了电动操作机构的连接法兰，可根据现场需求灵活配置操作方式，不需要改动主体传动结构。
