138千伏垂直式高压隔离开关结构

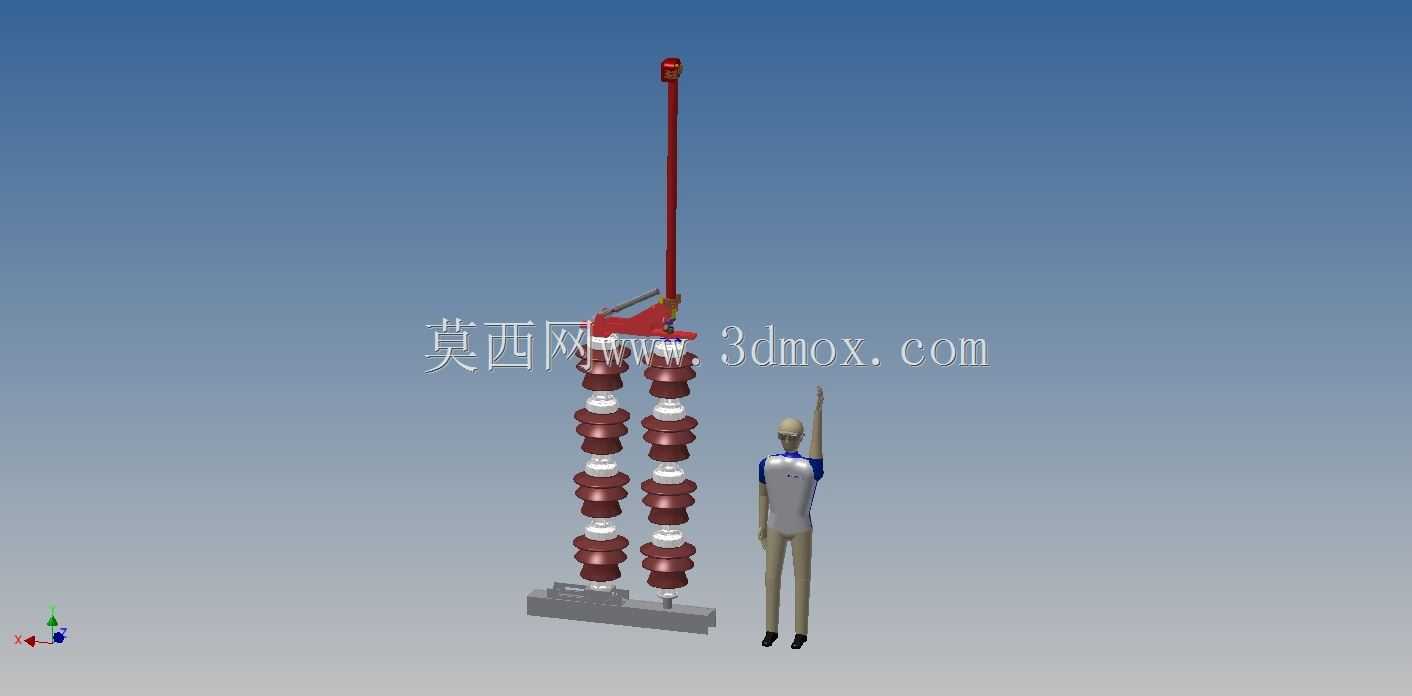

　　在110kV及以上电压等级的户外变电站、开关站配电装置区域，这类垂直布置的高压隔离开关是母线侧、出线侧回路里必不可少的一次设备，它本身不具备带负荷分断大电流的能力，核心作用是在断路器分断回路后，提供明显可见的电气断口，给后续线路检修、设备维护提供可靠的安全隔离边界，避免检修人员误入带电区间，同时也可配合断路器完成特定的倒闸操作，切换母线运行方式。从结构设计逻辑来看，这款隔离开关采用双柱垂直断口的布置形式，底部是整体焊接的槽钢安装底座，底座上固定两组串联的瓷质绝缘支柱，每一组支柱都由多节瓷瓶叠装而成，瓷瓶表面的伞裙结构是按照户外污秽等级设计的，通过增加爬电距离来应对雨雾、粉尘环境下的绝缘要求，避免发生沿面闪络。

　　绝缘支柱上方承载导电刀闸部分，长条形的导电刀杆采用垂直分合的运动轨迹，合闸时刀杆绕下端转轴向上转动，卡入顶端的静触头座内，通过触头间的弹簧压紧结构保证接触电阻在合格范围内，避免长期通流时出现过热；分闸时刀杆向下转动落至两列绝缘支柱之间，形成足够的垂直断口距离，满足138kV电压等级的安全绝缘间隙要求。做三维结构设计时，首先要锚定的是安装边界尺寸，底座的安装孔位需要和变电站现场的设备支架预埋螺栓位置匹配，绝缘支柱的高度要同时满足两个核心要求：一是分闸后断口的对地、断口间的绝缘距离符合高压配电装置设计规范，二是合闸后导电部分对相邻设备、对地构架的安全净距满足要求，避免在过电压情况下发生击穿放电。导电回路的设计要核算额定电流下的载流能力，

　　刀杆、触头的接触面积要匹配回路的热稳定、动稳定要求，能够承受短路电流通过时产生的电动力冲击，不会出现触头弹开、结构变形的问题。操作机构的传动路径设计要尽量减少传动间隙，保证分合闸位置的准确性，同时要设置到位限位结构，避免合闸过冲打坏瓷瓶或者分闸不到位导致断口距离不足。从现场运维的角度来看，这种垂直布置的隔离开关相比水平断口的结构，横向占用的间隔宽度更小，能够节省变电站的占地空间，尤其适合用地紧张的城区变电站或者改扩建工程。建模过程中需要重点还原瓷瓶伞裙的均匀排布、触头接触部位的压紧弹簧结构、底座的加强筋布置，还有操作连杆的铰接点位置，这些细节直接影响后续做装配干涉检查、操作力矩仿真的准确性，比如分合闸过程中刀杆转动时不能和绝缘支柱、

　　相邻相的设备发生碰撞，传动连杆的死点位置要设计合理，保证机构能够可靠自锁，不会在风荷载、电动力作用下出现误分闸。另外，设备的外绝缘爬距要结合安装地区的污秽等级选型，比如重工业污染区需要选用更大爬距的瓷瓶，这部分在做参数化建模时可以做成可配置的选项，方便不同项目快速调整结构。
