亚克力材质Mark2项目设备防护壳体结构

　　这款亚克力拼接式壳体结构，主要面向小型桌面级电控实验、嵌入式开发项目的硬件承载与防护需求，在高校创客空间、电子实验室、小型原型验证场景中有着较高的适配性，能够为内置的控制板、传感模块、接线端子提供稳定的安装载体，同时隔绝外界灰尘、意外触碰带来的电路短路、元件磕碰风险。从结构设计逻辑来看，整体采用多块亚克力板材拼接的组装方式，没有采用一体化注塑或者3D打印的成型方案，核心是考虑到小批量原型制作阶段的加工便利性——亚克力板材可以通过激光切割快速完成各面板的轮廓加工，不需要开模，加工周期短，修改调整灵活，非常适合项目迭代阶段的快速验证需求。

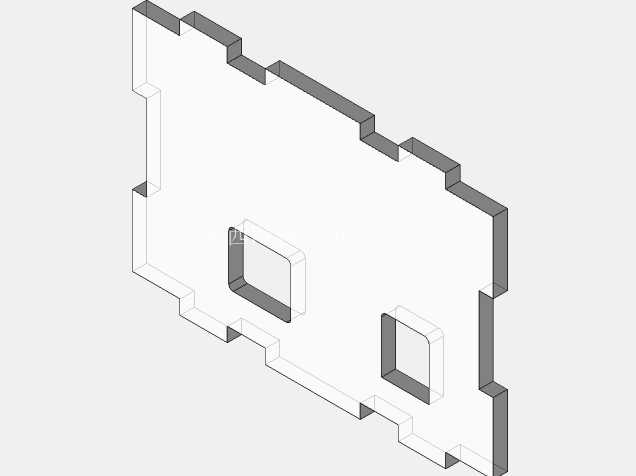

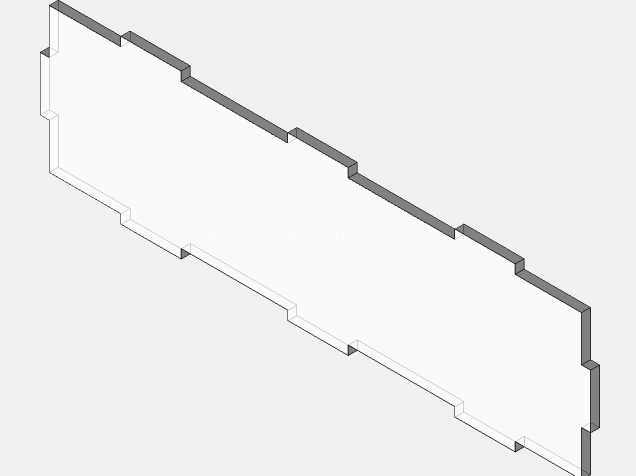

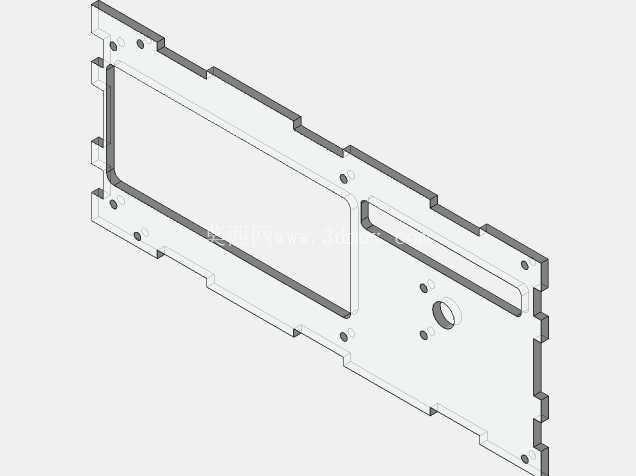

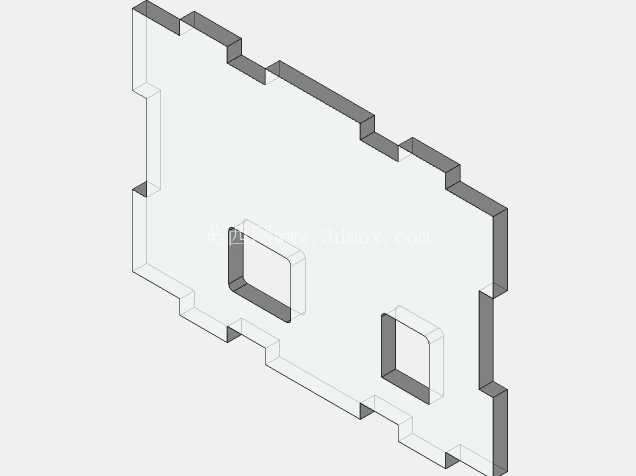

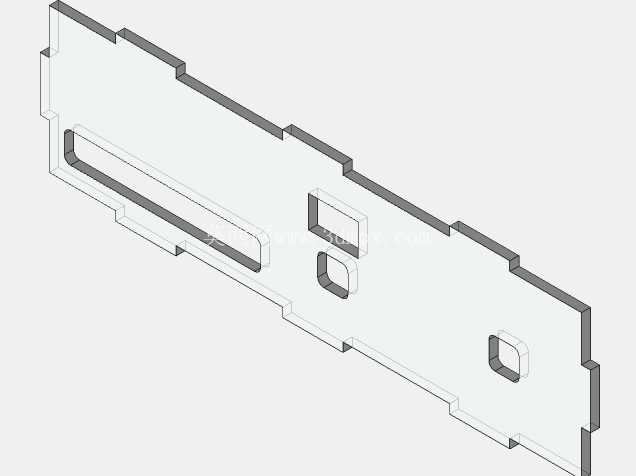

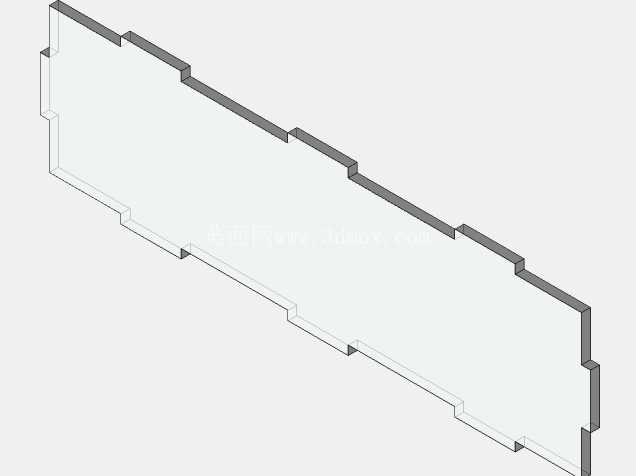

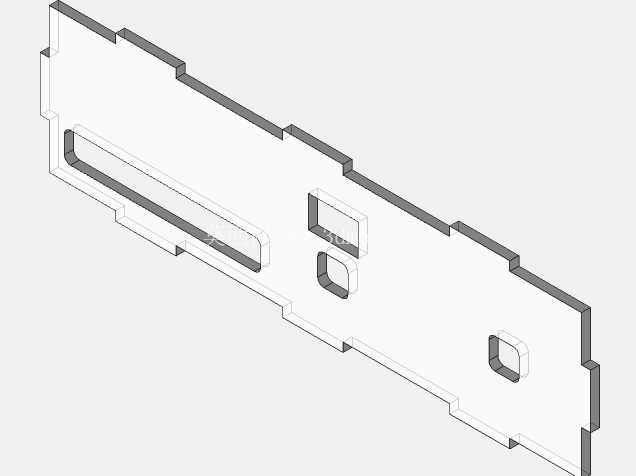

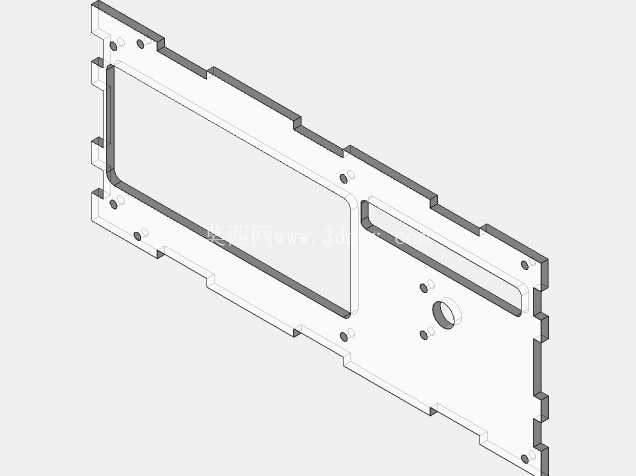

　　各块板材之间通过板边的卡槽结构定位，配合面板上预留的螺丝孔位完成锁紧固定，拼接处的公差控制在0.1mm范围内，既保证组装时的顺畅度，也避免拼接后出现松动、缝隙过大的问题。观察壳体的面板开孔布局，顶面预留了两个方形小开孔与一个长条形开槽，其中方形开孔对应内置模块的状态指示灯、调节旋钮的外露需求，长条形开槽则是为了预留接线或者散热风道的拓展空间；侧面的大尺寸开口并非设计疏漏，而是为了方便内置硬件的插拔调试，不需要完全拆开整个壳体就可以完成接线、模块更换的操作，大幅提升调试阶段的操作效率；侧板上预留的圆形开孔，对应电源接口、通讯接口的外接位置，开孔边缘做了0.2mm的倒角处理，避免穿线时刮伤线材绝缘层。

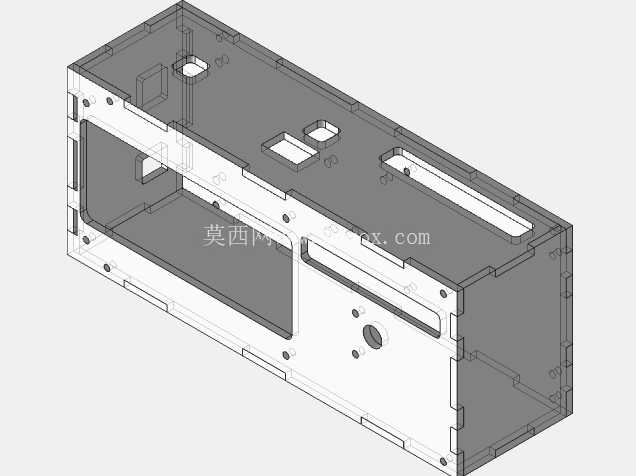

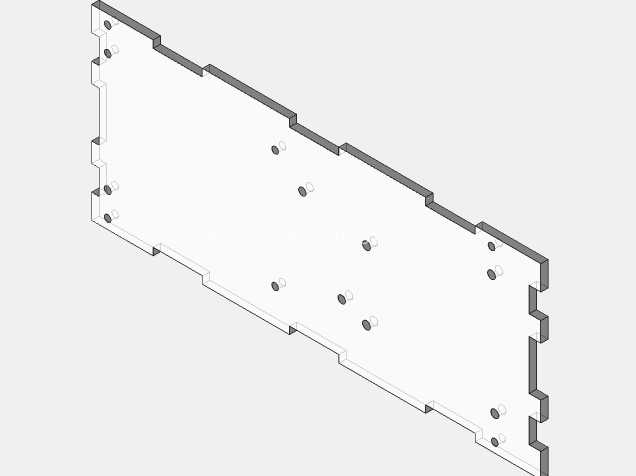

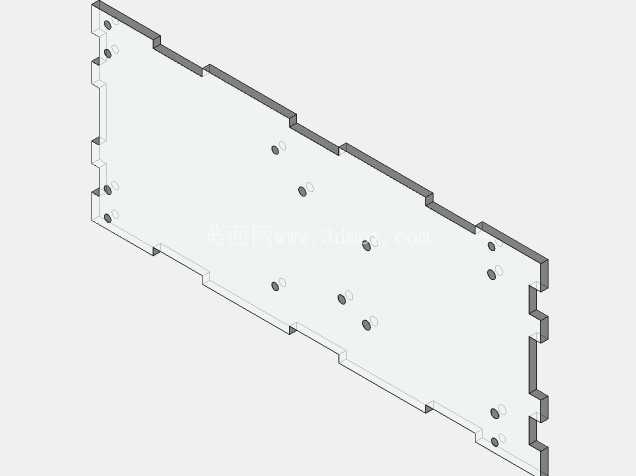

　　从安装边界来看，壳体整体为长方体框架结构，内部的安装空间做了分区设计，一侧区域预留了电路板安装柱，柱位的孔距兼容常用的树莓派、Arduino等开源控制板的安装孔标准，另一侧的空腔可以放置电源模块、继电器或者小型传感组件，内部的净空高度足够容纳高度在25mm以内的电子元件，不会出现元件顶到面板的问题。壳体的外轮廓边角做了R2的圆角处理，避免尖锐边角在搬运、使用过程中造成划伤，同时也让整体外观更简洁规整。在实际使用场景中，这类亚克力壳体除了承载电子硬件之外，半透明的材质特性可以让使用者直接观察到内部模块的运行状态，不需要拆开壳体就可以看到指示灯状态、接线是否松动，对于教学演示、项目展示场景来说，这一特性也能更好地呈现内部的硬件搭建逻辑。

　　设计过程中针对板材的厚度选择做了多轮验证，最终选用的板材厚度兼顾了结构强度与整体重量，组装完成后整体结构刚性足够，日常拿取、放置时不会出现明显的形变，同时整体重量较轻，方便移动携带。各面板上的固定孔位采用沉孔设计，螺丝锁紧后头部不会突出面板表面，保证壳体外表面的平整性，既美观也避免突出的螺丝头刮蹭其他物品。考虑到长期使用的散热需求，除了侧面的开口之外，底部面板也预留了阵列式的通风小孔，形成自然对流的散热风道，内置模块工作时产生的热量可以通过空气流动自然散出，不需要额外加装散热风扇就可以满足小功率电控模块的散热要求，降低整体结构的复杂度与使用成本。拼接结构的设计也方便后期的维护拆解，只需要拧下对应位置的固定螺丝，就可以拆开对应的面板，不需要完全拆散整个壳体，针对内部硬件的升级、维修操作都十分便捷。这类结构的设计思路也可以迁移到其他小型电控设备的外壳开发中，根据内置硬件的尺寸调整各面板的开孔位置、整体长宽高尺寸，就可以快速适配不同的项目需求，对于小批量定制化的设备外壳开发来说，这种板材拼接的结构方案相比一体化成型方案有着更高的灵活性与更低的前期成本。
