OpenMV视觉识别摄像头开发板结构设计

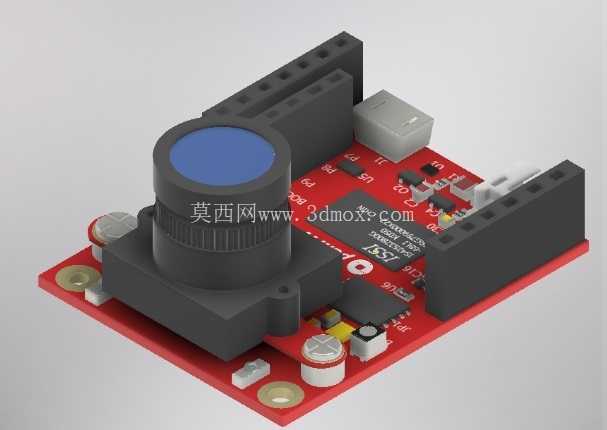

　　做嵌入式视觉项目的结构适配时，最容易踩坑的就是视觉模块的安装干涉问题，这款OpenMV视觉开发板的三维结构，完全还原了实物的所有安装与接口特征，能直接导入整机装配体做干涉检查，省掉了反复打样调整的麻烦。从实际应用场景来看，这类视觉模块常被用在小型自动化设备的工件定位、颜色识别、二维码读取环节，也会搭载在小型移动机器人上做视觉循迹、障碍物轮廓识别，部分教学实验场景里也会用它做机器视觉算法的硬件验证，结构设计阶段如果没有精准的三维模型，很容易出现镜头被机架遮挡、接口位置和走线槽冲突、排针和相邻元器件短路的问题。

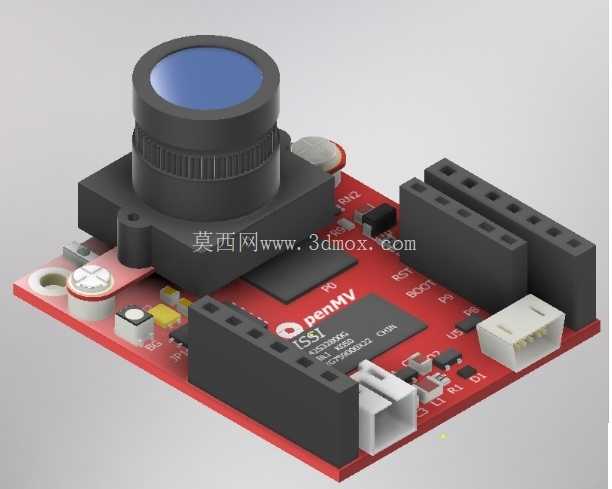

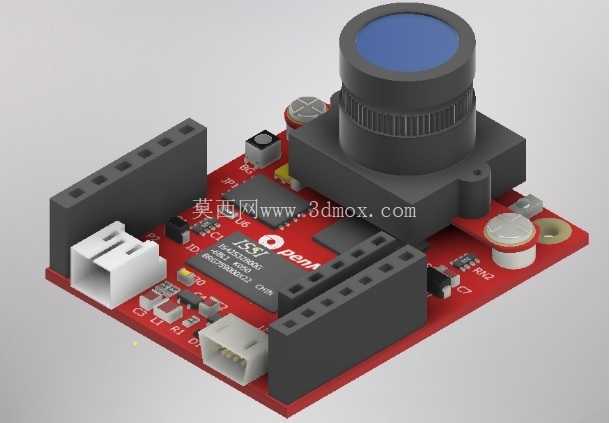

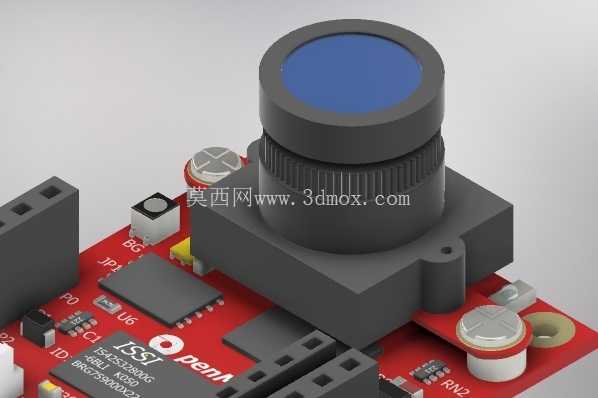

　　从功能特性对应的结构设计来看，板载的镜头组件做了独立的安装凸台结构，镜头座通过四个定位柱固定在PCB板上，凸台高度刚好匹配镜头调焦的行程范围，不会因为调焦时镜头下压碰到PCB上的贴片元件，镜头外圈的防滑齿纹结构也在模型里做了还原，做外壳设计时可以预留对应的调焦操作空间，不用拆开设备外壳就能完成镜头焦距调整。板载的两排排针采用标准2.54mm间距设计，排针的高度、塑料基座的尺寸都和实物完全一致，做底板适配的时候可以直接匹配排母的安装位置，排针旁边预留的复位按键、用户按键的凸起高度也做了精准还原，设计外壳时不用额外估算按键的按压行程，直接在外壳对应位置开孔就能保证按键手感。

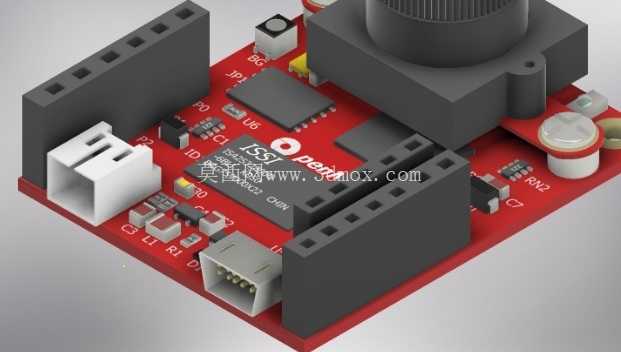

　　接口部分的结构还原度直接决定了整机装配的可行性，模型里的Micro USB接口、锂电池供电接口的位置和尺寸都完全参照实物，接口周围的电容、电阻等贴片元件的高度也做了还原，设计设备外壳的接口开孔时，不会出现插头插不到位、或者插头和外壳开孔边缘剐蹭的问题。板载的晶振、存储芯片、电源管理芯片的外形和高度都按照实物尺寸建模，做屏蔽罩设计或者导热垫选型的时候，可以直接从模型里测量元件到外壳的间隙，不用反复拆装实物测量。

　　安装边界方面，PCB板的四个角都做了标准的M2安装孔位，孔位到板边的距离、孔的沉头深度都和实物一致，做固定支架设计的时候，可以直接用M2铜柱将开发板固定在支架上，不会出现孔位偏移的问题。整个开发板的外形轮廓尺寸完全参照实物，板边的圆角、定位缺口都做了还原，设计嵌入式安装槽的时候，可以直接按照模型的外轮廓做槽体设计，间隙控制在0.2mm就能实现轻松装配，不会出现卡板或者间隙过大晃动的问题。镜头的中心高度、镜头到板边的距离也在模型里做了精准标注，做视觉光路设计的时候，可以直接从模型里提取镜头的光轴位置，匹配光源、工件的安装位置，不用反复调整视觉系统的安装位置。

　　从建模思路来看，整个模型采用分层建模的方式，PCB基板、贴片元件、接插件、镜头组件分别做独立的零件装配，修改单个零件的时候不会影响其他结构的尺寸，比如需要更换不同焦距的镜头时，只需要替换镜头部分的零件，就能快速验证不同镜头下的安装干涉情况，不用重新搭建整个开发板的模型。所有的安装孔位、接口位置都做了装配基准约束，导入其他三维软件的时候不会出现基准偏移的问题，能直接和其他机械结构做装配配合。对于做嵌入式设备结构设计的工程师来说，这种精准的硬件模型能大幅缩短结构设计的周期，避免因为硬件尺寸估算错误导致的结构返工，尤其是做小型化视觉设备的时候，每一寸空间都需要精准利用，这个模型的所有细节特征都能满足结构设计的测量、装配验证需求。
