电气控制用按压式操作按钮结构

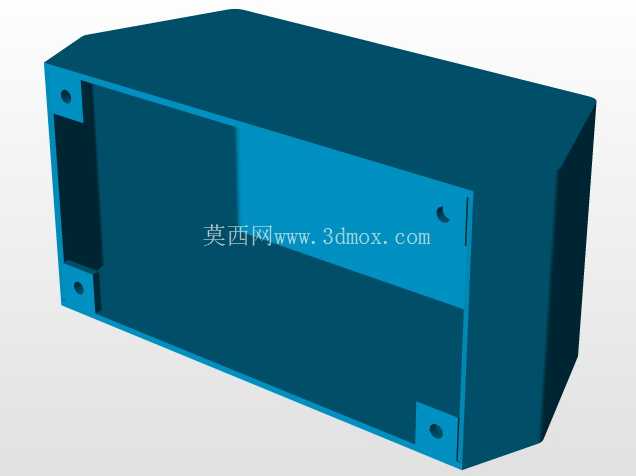

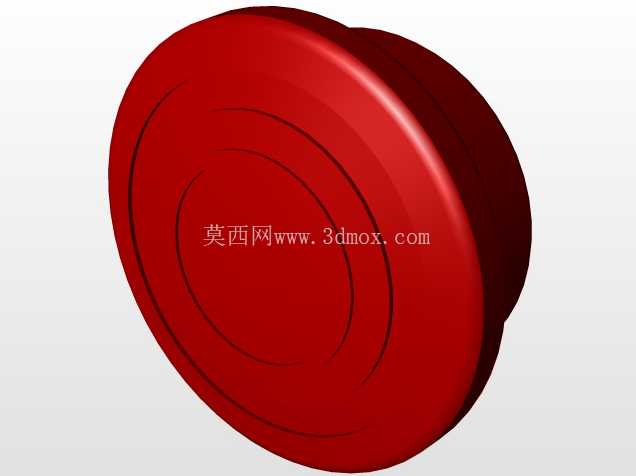

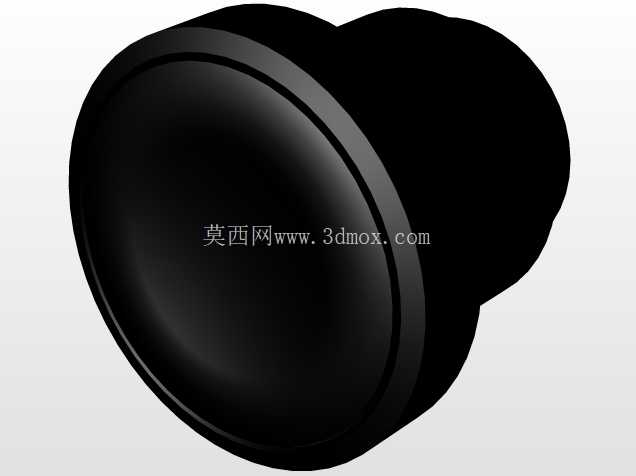

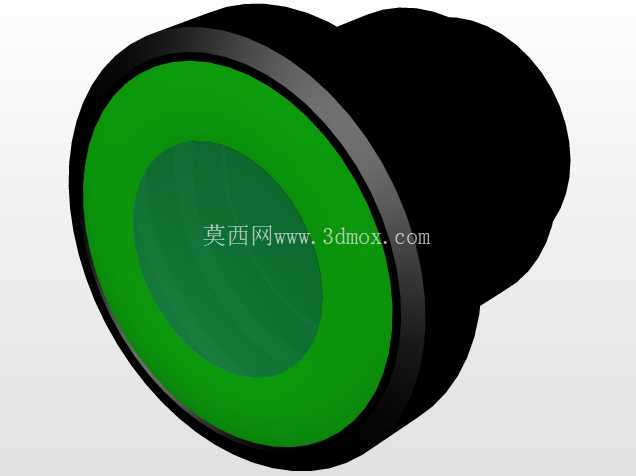

　　在低压电气控制回路的实操场景里，这类按压式操作部件是人机交互最直接的触发载体，小到桌面测试工装的启停触发，大到生产线控制柜的点位操作，都能见到同结构部件的应用。它的核心作用是通过人工按压的机械动作，触发行程触点的通断切换，完成信号输入、回路通断、功能触发的指令传递，相比旋钮、拨杆类操作件，它的操作行程短、触发反馈明确，误触概率更低，适合需要频繁点动操作的工位。从结构设计逻辑来看，这个部件采用了一体式杆身加头部限位法兰的构型，杆身主体为等直径圆柱结构，表面做了哑光硬质处理，既减少装配时与安装孔壁的摩擦阻力，也能在长期往复按压过程中抵御粉尘、轻微油污的附着，避免卡滞。头部的法兰凸缘是核心的安装限位结构，直径大于杆身，装配时直接卡在安装面板的外侧，配合杆身尾部的卡扣或者螺纹锁紧结构，就能把整个部件固定在面板开孔处，不需要额外加装复杂的固定压片，装配效率更高。前端的按压端做了锥面收窄的导向设计，一方面是让操作人员按压时手指能自然找到施力中心，不会因为指尖滑动偏离触发位置，另一方面锥面结构也能在按压到位时提供明确的触感反馈，操作人员不需要额外观察指示灯，就能通过指尖的阻力变化判断是否触发到位。

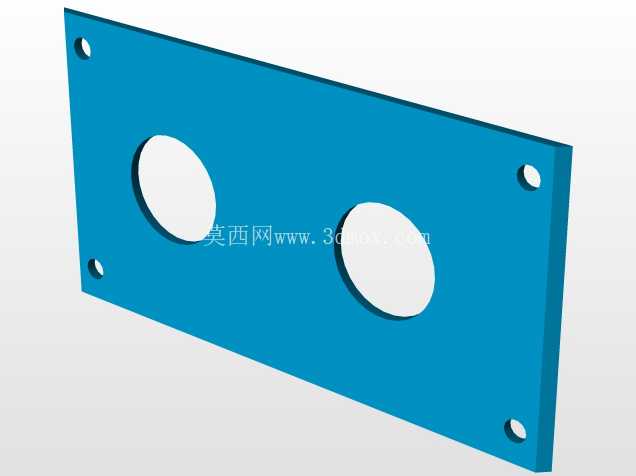

　　设计时需要重点考量的尺寸边界首先是安装开孔直径，要和杆身直径保持0.1到0.2毫米的间隙配合，间隙太小会导致按压卡涩，间隙太大则会出现部件晃动、防护等级下降的问题；其次是法兰凸缘的厚度，要匹配常用控制柜面板的1.5到2毫米厚度范围，保证锁紧后法兰面能完全贴紧面板表面，不会出现凹陷或者突出过多的情况；还有按压行程的设计，这类按钮的有效触发行程一般控制在3到5毫米，总行程预留1毫米的超程余量，既不会因为行程太短导致误触发，也不会因为行程太长增加操作人员的按压力度。

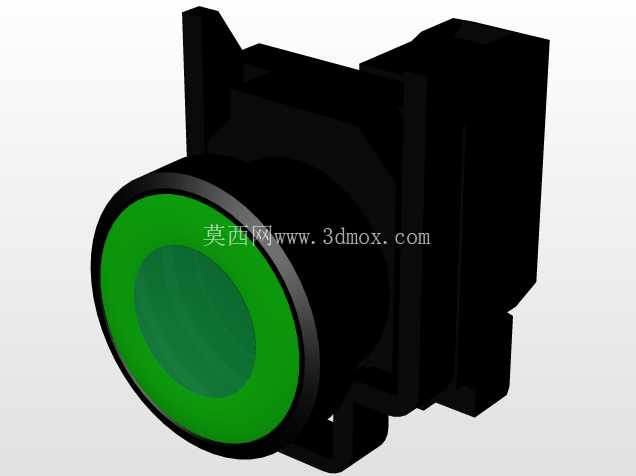

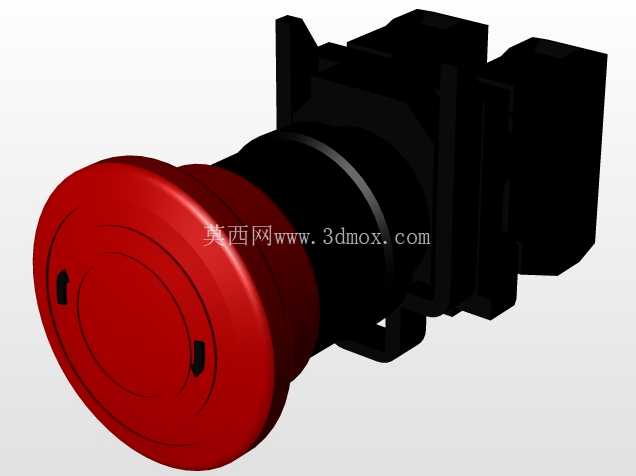

　　在实际设备选型适配时，还要考虑杆身的长度尺寸，要匹配不同厚度的安装面板，以及面板后方触点模块的安装空间，避免杆身尾部过长顶到后方的布线或者其他电气元件，过短则无法有效触发触点动作。这类按钮的结构没有多余的复杂曲面，所有特征都是围绕装配便捷性、操作可靠性、长期耐用性来设计的，杆身的圆柱度公差控制在0.05毫米以内，保证往复运动时的同轴度，不会出现偏磨卡滞的情况；法兰端面和杆身轴线的垂直度公差控制在0.03毫米以内，保证装配后按钮和面板保持垂直，按压时受力均匀。

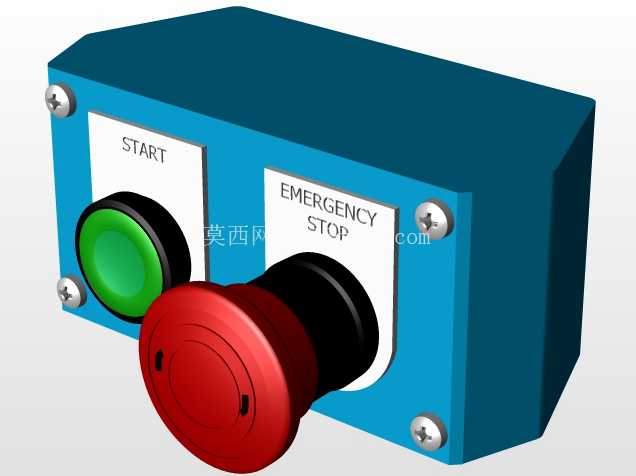

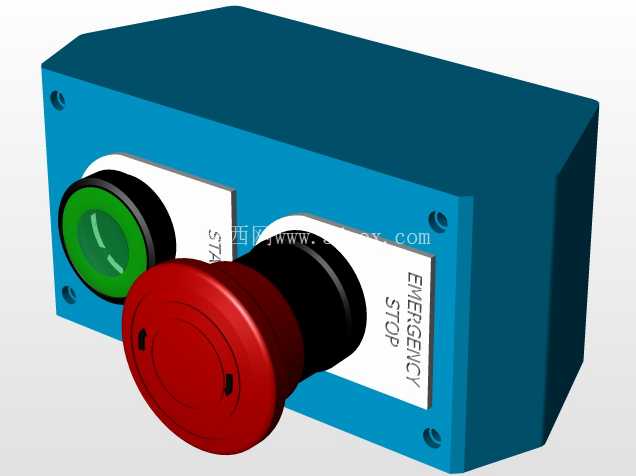

　　在不同的应用场景里，这类结构还可以根据需求调整头部的尺寸，比如需要频繁戴手套操作的工位，可以适当加大法兰头部的直径，增加按压接触面积；需要防误触的场景，则可以在头部周围加装防护圈，避免意外磕碰触发。从建模逻辑来看，这个部件的特征构建顺序是先确定杆身的基准轴线，依次拉伸生成杆身主体、头部法兰、前端锥面，再做边缘的倒圆角处理，所有特征都以轴线为对称基准，保证结构的对称性，避免加工或者3D打印时出现偏心问题。实际装配时，杆身会套入复位弹簧，按压时弹簧压缩提供回弹力，松开后弹簧带动杆身复位，这个结构的杆身表面粗糙度要求达到Ra1.6，减少和弹簧、安装孔壁的摩擦，延长使用寿命。在电气柜的布线布局里，这类按钮一般布置在面板的易操作区域，距离面板边缘至少留有20毫米的操作空间，方便手指按压操作，相邻按钮之间的中心距不小于30毫米，避免按压一个按钮时碰到相邻的其他按钮。
