工业设备用壁挂式电气控制箱体结构设计

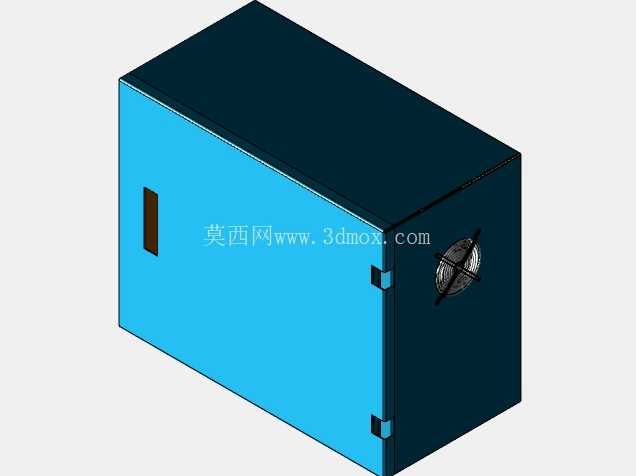

　　这款电控箱体的三维结构，最初是针对中小型车间单机设备的就地控制需求做的适配设计，在做结构方案的时候，首先考虑的是车间现场的安装环境——不少生产工位的设备旁没有预留独立的电气柜安装空间，壁挂式的紧凑结构可以直接固定在设备侧立面或者车间立柱上，不需要额外占用地面操作空间，适配生产线边、单机设备旁、小型泵站周边这类空间局促的就地控制场景。从实际使用的角度出发，箱体的正面设置了单开式检修门，门体侧边预留了嵌入式把手的安装位，日常操作的时候不需要额外配置专用工具就可以开启箱门，检修内部的接线端子、控制元件的时候，门体的开合角度可以做到接近180度，不会因为门体遮挡影响内部元件的接线与调试作业。箱体侧面预留的圆形开孔，是专门为线缆进出、散热风扇或者操作旋钮安装预留的接口位置，在做结构建模的时候，特意把开孔位置设置在箱体侧立面的中心区域，一方面可以避开内部安装导轨的排布位置，不会和导轨上的断路器、继电器等元件产生安装干涉，另一方面侧出的线缆可以顺着设备侧壁走线，不会从箱体正面引出影响操作区的整洁度，也能避免生产过程中飞溅的切削液、粉尘直接从开孔位置落入箱体内部。

　　在设计内部安装空间的时候，参考了常规低压电控元件的排布规范，箱体内腔预留了标准DIN导轨的安装位，可以同时容纳小型断路器、交流接触器、接线端子排、小型PLC模块这类常用的低压控制元件，内部的安装深度做了冗余设计，就算是加装厚度稍大的开关电源模块，也不会出现箱门无法闭合的问题。箱体的边角位置做了小尺寸的折边加强结构，不是单纯的直角折弯，这种折边结构可以提升薄钢板箱体的整体刚性，就算是用1.2mm厚度的冷轧钢板加工，也不会因为长期壁挂安装出现箱体变形、门体密封不严的问题。

　　安装边界方面，箱体背部预留了四个壁挂固定孔位，孔位的间距参考了常规墙面膨胀螺栓、设备立面安装螺柱的通用尺寸，安装的时候不需要额外做转接支架，直接通过四个固定点就可以把箱体牢牢固定在安装基面上，固定孔位周边做了局部的加厚凸台，避免螺栓锁紧的时候把箱体钢板压变形。门体和箱体主体的连接位置，预留了隐藏式合页的安装槽，合页安装完成之后不会突出箱体的外表面，既可以避免车间内的物料搬运过程中刮蹭到突出的合页结构，也能让箱体的整体外观更整洁，同时合页的安装位置做了可调设计，后期如果门体出现轻微下沉的情况，可以通过调整合页的固定位置来修正门体的配合间隙，不需要整体更换配件。

　　箱体的密封结构上，门体内侧预留了密封胶条的安装槽，安装发泡密封胶条之后，门体闭合时可以和箱体边框紧密贴合，能够阻挡车间内的粉尘、少量飞溅的水汽进入箱体内部，适配普通机加工车间、装配车间的常规使用环境，不需要额外做特殊的防水处理就可以满足IP54左右的防护等级要求。在做三维建模的过程中，特意把所有的折弯圆角、安装孔位、配合间隙都做了1:1的还原，比如门体和箱体之间的配合间隙控制在1mm左右，既不会因为间隙过小出现开关门卡滞，也不会因为间隙过大导致密封胶条无法有效压紧。侧面的开孔位置还预留了防水接头的安装螺纹位，后期装配的时候可以直接拧上标准规格的电缆防水接头，不需要现场再做开孔攻丝作业，减少现场安装的工作量。另外箱体底部也预留了可选的备用开孔位，如果现场需要从底部走线缆，只需要把预留的开孔敲落就可以穿装线缆，不需要额外用开孔器加工，适配不同现场的走线方向需求。从结构强度的角度考虑，箱体背部的安装面做了轻微的压筋处理，沿着固定孔位的连线方向压出了浅加强筋，提升背部安装面的抗变形能力，就算是箱体内部装满电气元件，整体重量达到二十多公斤的时候，背部安装面也不会出现中部凹陷变形的情况，保证长期安装的可靠性。
