框架式化学气动检查点泵设备结构

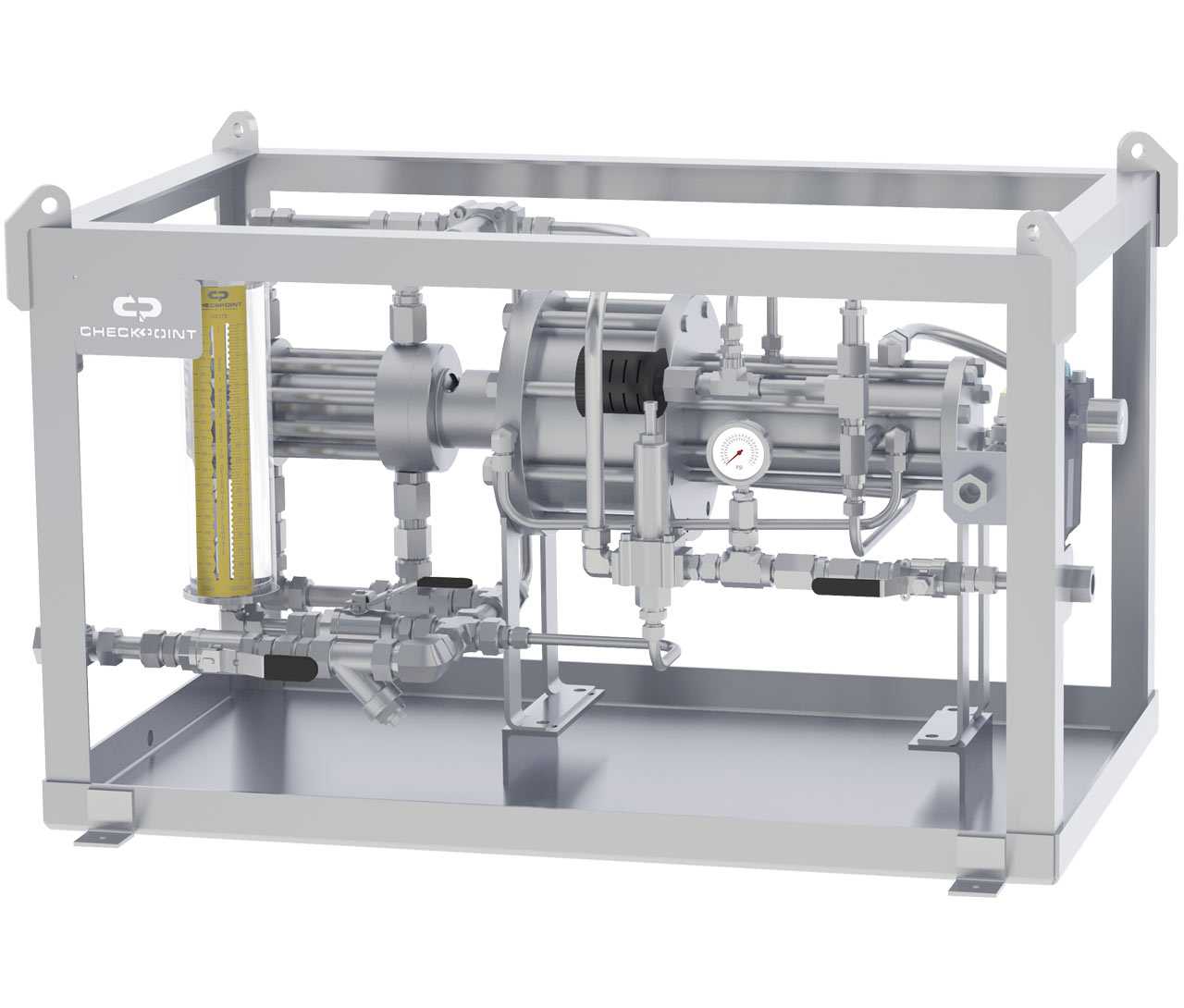

该款框架式气动检查点泵主要面向化工流体输送、工艺介质压力校验、管线试压检测等工业场景，在化工生产车间、实验室流体测试工位、油气输送站点的压力核验环节中，能够稳定完成化学介质的可控输送与压力精准输出，适配多种无颗粒腐蚀性化学介质的输送作业，可在无电力供应的防爆区域依靠气源完成作业，规避电气设备在易燃易爆场景下的安全隐患。设备实际作业过程中，可实现吸入端1寸管径、排放端3/4 FNPT接口的介质通流，能够对下游管线或测试容器提供稳定可调的压力输出，自带的压力表组件可实时反馈输出端压力数值，配套的流量计结构可直观显示介质瞬时流量，方便作业人员实时把控作业参数，避免超压输送或流量失配引发的工艺问题。产品功能设计上采用气动驱动原理，无需外接电源即可运行，整体集成在一体式框架结构内，框架预留的吊装吊耳与底部安装支脚，可满足设备整体吊装转运、现场固定安装的双重需求，内部管路采用硬管连接搭配截止阀组件，可实现管路通断的快速控制与介质流向的精准调节，驱动端与流体端的密封结构采用耐化学腐蚀的密封材质，可适配多数常规化学介质的输送需求，避免介质泄漏引发的安全与环保问题。设计思路上优先考虑工业现场的复杂使用环境，将所有核心功能组件集成在框架内部，既可以通过框架对内部精密部件形成防护，避免现场磕碰造成管路变形、仪表损坏，也能让设备整体形成独立的功能单元，无需现场复杂组装即可快速接入管路投入使用，整体布局上按照气源输入、动力驱动、流体增压、参数检测、介质输出的流程排布管路，让内部走管简洁规整，既减少不必要的管路弯折降低流阻，也方便后期维护时快速定位故障部件。外形与安装边界方面，整体采用长方体框架结构，框架顶部四角设置吊装孔位，底部支脚预留螺栓安装孔，安装时仅需预留对应长宽的安装平面，保障底部支脚平稳贴合固定面即可，设备侧面预留足够的操作空间用于阀门调节、仪表读数，接入气源管路与介质管路后即可完成安装调试，无需额外的配套安装支架，适配现场固定安装、移动车载搭载等多种使用模式。
