手动螺旋式齿轮拆卸拉出器三维建模

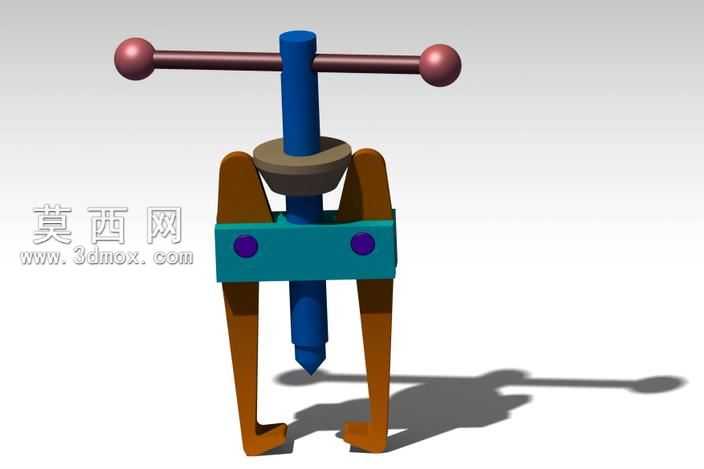

本模型为手动螺旋式齿轮拉出器，也常被称为两爪拉马，是机械维修作业中用于拆卸轴上齿轮、轴承、皮带轮等过盈配合零件的专用手动工具，整体采用三维参数化建模完成，各部件尺寸符合常规手动拉马的通用设计规范，装配关系完整，可直接用于运动干涉校验与结构优化参考。建模过程中首先梳理工具的工作逻辑：依靠中心螺杆的顶进力转化为卡爪的轴向拉力，将待拆卸零件从轴端平稳拉出，避免敲击拆卸对零件和轴体造成损伤。首先创建中心顶压螺杆部件，建模时还原了螺杆顶端的T型转动杆结构，转动杆两端设置球形握持端头，提升手动旋转时的握持舒适度，螺杆主体采用梯形传动螺纹结构，相比普通三角螺纹具备更强的轴向承载能力，螺杆底端设计为锥形顶尖，作业时可精准顶在轴端中心孔内，保证施力过程中整体结构不偏移。随后建模卡爪与连接架结构，两个对称分布的勾形卡爪采用铰接方式与中部滑动压块连接，压块套装在中心螺杆外侧，当螺杆旋转顶紧轴端时，压块会沿螺杆轴向向上移动，带动两个卡爪向内收拢勾住待拆卸零件的背面，随着螺杆持续旋进，卡爪产生平稳的轴向拉力将零件拉出。卡爪的勾头部位做了加厚处理，避免受力过大出现断裂变形，爪身设置长条形调节槽，可适配不同直径尺寸的待拆卸零件。中部的固定横梁采用框架式结构，既保证整体结构强度，又为卡爪的摆动留出足够空间，横梁与螺杆的配合部位设置光滑衬套结构，减少螺杆旋转时的摩擦阻力。材质与渲染方面，模型对不同部件做了区分：中心螺杆与T型转动杆采用调质钢材材质，渲染时赋予深蓝色金属漆质感，表面添加细微的磨砂纹理还原工业零件的真实触感；卡爪与固定横梁采用铸钢材质，渲染时赋予棕褐色氧化质感，模拟铸钢件表面的轻微氧化层效果；铰接部位的固定销采用紫色工程塑料堵头封装，既起到固定销轴的作用，也能避免日常存放时销轴生锈卡顿；顶尖部位做了淬火硬化处理，渲染时赋予亮银色金属高光，体现其高硬度的材质特性。整体渲染采用柔和的影棚光源，投射出清晰的软阴影，突出各部件的结构层次与装配关系，直观展现工具的操作形态与受力逻辑。设计过程中充分考虑了手动工具的人机工程学，T型转动杆的长度适配普通人手的操作力矩范围，无需额外加力杆即可完成常规过盈配合零件的拆卸作业，卡爪的开合角度经过优化，在最大开合行程内不会出现结构干涉，整体结构紧凑，零件数量少，便于加工制造与日常维护，可作为机械维修类工具设计的参考模型，也可用于维修教学场景的演示素材。
