金属多覆盖折弯钣金结构件设计

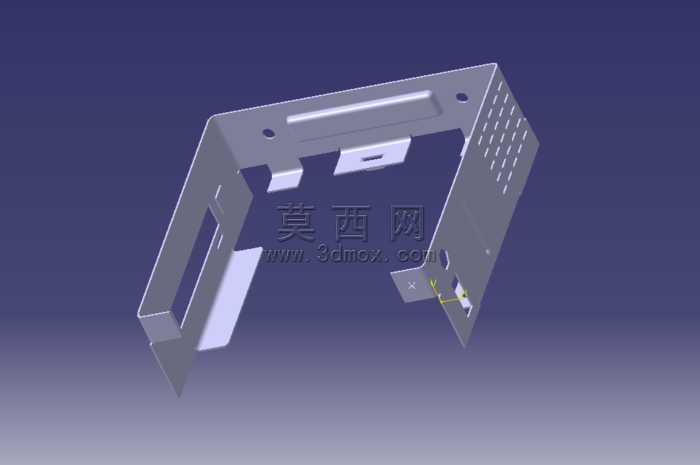

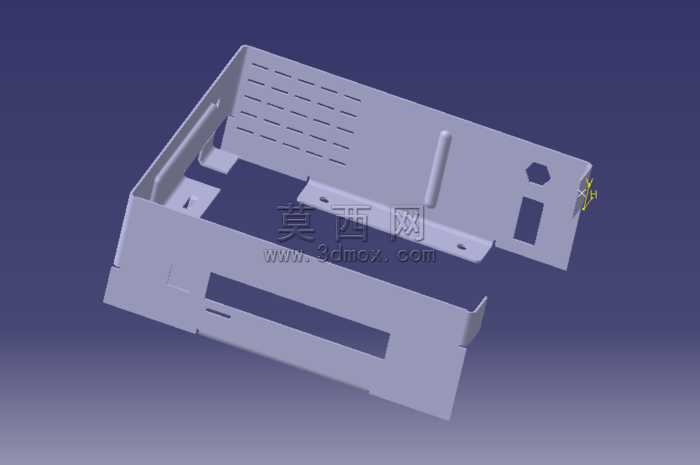

本作品为金属材质的多覆盖折弯结构件，整体采用三维参数化建模方式完成，建模过程中严格遵循钣金加工的工艺规范，对每一处折弯的折弯半径、折弯扣除值都进行了精准设定，确保模型展开后可直接用于数控冲压、折弯工序的生产加工。模型整体呈现L型弯折的主体框架结构，在不同的覆盖壁面上分别设计了规则排布的散热通孔、定位安装孔以及卡扣式连接结构，不同壁面之间通过精准的折弯角度实现空间上的围合，既能够为内部安装的元器件提供可靠的防护覆盖，也可以通过预留的安装孔位实现与其他配套构件的快速装配。建模阶段对构件的壁厚进行了统一设定，保证整体结构的轻量化同时兼顾结构强度，针对壁面上的长条形开槽、方形卡扣位、圆形安装孔等特征，都采用了钣金模块下的专用特征命令进行创建，避免了实体建模带来的工艺适配性问题。渲染阶段采用了金属哑光磨砂的材质表现，还原了冷轧钢板钣金件经表面处理后的真实质感，场景搭配渐变深色背景突出构件的轮廓结构，通过光影效果清晰展现不同折弯面的空间层次关系，以及各个孔位、卡扣、开槽的具体位置与形态。设计思路上，该构件充分考虑了装配场景的实际需求，多面覆盖的结构可以从多个方位对内部组件形成防护，壁面的开孔既满足了散热需求，也为走线、定位安装预留了充足的空间，边缘处的折弯翻边设计不仅提升了构件整体的抗形变能力，也避免了锐边带来的装配安全隐患，各个卡扣结构的设计可以减少装配过程中螺丝紧固件的使用，提升整体装配效率。模型的每一处结构细节都经过了工艺可行性校验，不存在无法加工的负角、过小开孔等问题，相邻壁面的衔接处都做了合理的工艺缺口处理，避免折弯过程中出现材料拉扯变形的情况，整体结构紧凑，功能集成度高，可直接用于相关设备的内部安装支架、防护覆盖构件的设计参考，也可导入加工编程软件生成对应的加工代码，直接对接生产环节。
