油浸式变压器在线星三角切换开关结构

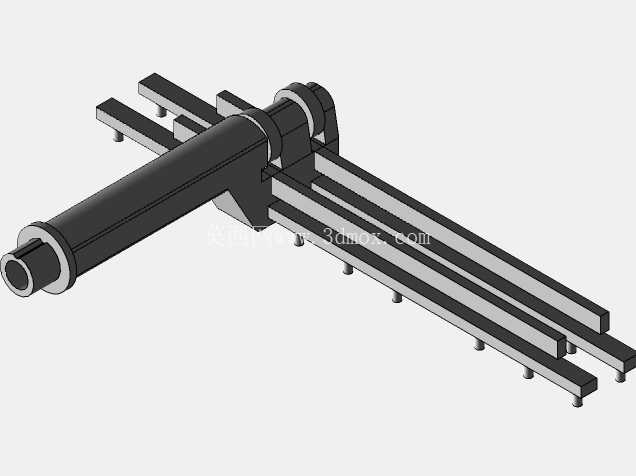

　　在油浸式配电变压器的现场运维场景里，绕组接线方式的切换是适配不同电网电压等级、调整负载输出特性的核心操作，这款在线式星三角切换结构，就是为浸没在变压器绝缘油内部的工况专门设计的核心操动部件，不需要吊芯开盖就能完成绕组接线组别的切换，大幅降低现场运维的作业时长与安全风险。从实际安装边界来看，整个部件采用长条形同轴布局，主体操动杆的轴向长度适配常见10kV级油浸变压器的油箱侧壁安装孔位，伸出油箱外部的操动端预留了标准的操作手柄对接位，不需要额外定制转接工装就能和常规的绝缘操作杆配合，浸在油内的部分沿轴向排布三组静触头安装基座，每组基座对应一相绕组的首末端接线位，相邻基座的间距严格匹配变压器低压侧三相绕组的出线排间距，安装时不需要弯折调整绕组引出的铜排，直接通过螺栓压接就能完成接线，避免铜排弯折产生的内应力长期作用在触头位置导致接触电阻升高。

　　设计阶段首先考虑的是绝缘油内的绝缘耐受性能，所有触头之间的绝缘隔件采用耐油环氧层压布板加工，隔件的爬电距离按照10kV级油内绝缘要求留足余量，哪怕长期运行后绝缘油出现轻度的劣化，也不会发生相间闪络的问题；操动杆的外层包裹耐油绝缘套管，操动过程中动触头的滑动行程做了精准的限位，切换到位后有明显的卡位反馈，运维人员在油箱外部操作时不需要额外观察就能确认触头已经到位，避免出现半接半分的虚接状态，虚接状态下大电流运行会导致触头局部过热，加速绝缘油老化甚至引发内部故障。动触头采用长条式铜基镀银结构，和静触头的接触方式为面接触，接触压力通过内置的弹簧组件保持恒定，哪怕变压器运行过程中出现短路电流的电动力冲击，触头也不会出现移位或者接触压力下降的问题；操动机构的转动部分采用无油自润滑轴承，避免润滑油脂在绝缘油内析出杂质影响油的绝缘性能，整个机构的运动部件没有细小的易脱落零件，所有紧固件都做了防松处理，防止长期运行过程中零件脱落掉入变压器油箱内部造成内部放电隐患。

　　从功能特性来看，这款切换结构可以在变压器断电状态下快速完成星形接法和三角形接法的切换，适配不同的输入电压等级：当电网输入电压偏高时切换为三角形接法，绕组承受额定线电压，输出电压保持在额定区间；当电网输入电压偏低时切换为星形接法，绕组承受相电压，提升输出电压水平，适配农村长距离供电线路末端电压波动大的应用场景。整个结构的外形没有突出的尖锐棱角，所有边角都做了圆弧过渡，安装时不会刮伤变压器内部的绝缘纸层，沿操动杆径向延伸的安装支脚直接固定在变压器油箱内部的夹件上，支脚的安装孔位做了长圆孔设计，允许一定的安装公差，降低生产装配时的对位难度。

　　和传统的开盖式分接切换结构相比，这种在线式的结构把操动端延伸到油箱外部，切换操作时不需要打开油箱盖，避免外界的潮气、杂质进入绝缘油内，也减少了绝缘油和空气接触的机会，延缓绝缘油的氧化老化速度，延长变压器的维护周期。在建模过程中，所有触头的配合面都按照实际加工公差做了间隙预留，绝缘件的壁厚按照长期耐热要求做了冗余设计，操动杆的扭转强度按照最大操作力矩的三倍做校核，哪怕操作时出现用力过猛的情况，也不会出现操动杆变形导致的卡位问题；接线端子的位置做了防呆设计，不同相的接线位尺寸有细微差异，装配时不会出现相序接反的问题，降低生产过程中的装配出错率。
