油浸式变压器五档位三相分接切换装置

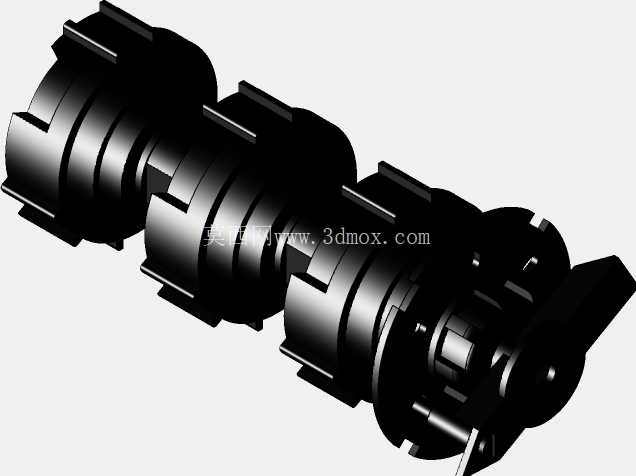

　　这款三相五档位切换装置是油浸式电力变压器配套的核心调压部件，主要应用于10kV及以下电压等级的油浸配电变压器场景，在城乡配电网、工业厂区供电系统的变压器设备中承担带载或无励磁档位切换功能，通过改变变压器高压侧绕组的匝数比，实现输出电压的精准调节，抵消电网电压波动带来的供电偏差，保障下游用电设备运行在额定电压区间。从结构设计来看，装置整体采用同轴串联的多组触头单元布局，沿轴向依次排布五组独立的三相静触头组，配套的动触头采用筒式滑动接触结构，切换操作时通过端部的操作轴带动动触头组沿轴向滑移，实现不同档位触头的啮合与断开，每一组触头单元对应一个电压调节档位，相邻档位间的触头间距经过严格校核，既保证切换过程中不会出现跨档位短路，也能让动触头滑移行程控制在合理范围，降低操作力矩。

　　装置的外壳与接触部件全部采用耐变压器油腐蚀的金属材质，触头接触表面镀银处理，降低长期浸泡在绝缘油中的接触电阻，避免大电流通过时出现局部过热问题，外部的绝缘隔段采用高强度耐油工程塑料压制成型，将不同相的触头组完全隔离，防止相间击穿故障。安装边界方面，装置整体为长轴式圆柱结构，两端预留有与变压器油箱内壁固定的安装法兰，端部的操作轴伸出端配套有密封结构，可直接与变压器油箱外部的操作机构连接，无需额外加装密封转接件，轴向总长度适配常规容量油浸变压器的内部安装空间，径向最大尺寸不会超出变压器高压侧绕组的内圈预留间隙，安装时可直接从变压器油箱的人孔位置送入内部完成固定，不需要对变压器本体结构做额外改造。

　　从实际使用的角度看，这款五档位结构相比常规的三档位分接开关，调压范围更宽，可覆盖±2×2.5%的电压调节区间，能适配电网电压波动更大的偏远供电区域，触头的接触压力经过弹簧结构的精准调校，长期运行后不会出现触头松动、接触不良的问题，滑动接触的结构形式相比转动式结构，档位定位更清晰，操作时的到位手感明确，可有效避免操作时出现档位不到位引发的触头烧蚀故障。建模过程中对每一组触头的啮合行程做了精确的干涉校验，动触头在两个相邻档位间滑动时，与两侧静触头的重合度、绝缘间隙都经过反复校核，同时还原了装置表面的散热沟槽结构，这些沟槽在变压器油循环过程中可带动油流经过触头接触区域，带走触头通电产生的热量，避免局部油温过高加速绝缘老化。

　　装置的所有连接部位都做了圆角过渡处理，没有尖锐的棱角结构，既避免安装过程中划伤操作人员，也防止长期运行中尖端放电引发的绝缘故障，端部的定位卡槽结构可与操作机构的定位销精准配合，确保外部操作的档位指示与内部触头实际啮合位置完全对应，不会出现档位指示偏差。
