TSSOP14封装贴片电子芯片三维建模

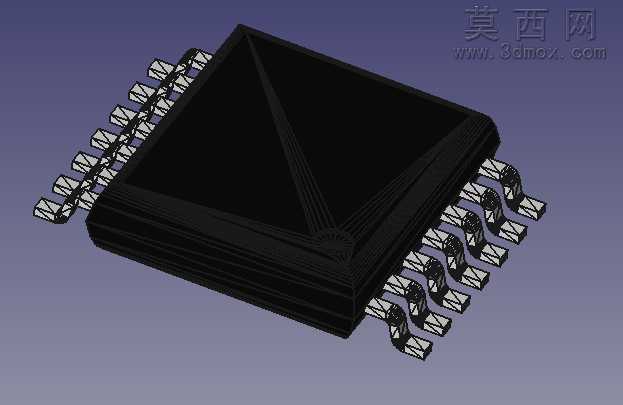

本模型为TSSOP14薄型小尺寸封装贴片芯片的三维建模成果，建模过程严格遵循TSSOP封装的行业标准尺寸规范，首先通过二维草图绘制精准勾勒出芯片本体的矩形轮廓，对本体边缘做符合工业生产实际的微小倒角处理，还原塑封本体的真实边角形态，避免生硬直角带来的失真感。在引脚建模环节，针对14个鸥翼型贴片引脚逐一进行结构还原，先绘制引脚的截面轮廓，通过扫掠命令生成引脚的基础形态，再精准调整引脚的弯折角度、伸出长度以及末端焊盘的平面尺寸，确保每一个引脚的间距、共面度都完全符合TSSOP14的封装参数要求，同时对引脚与塑封本体的衔接位置做自然过渡处理，还原真实芯片封装的引脚根部包裹结构。材质设置上，芯片塑封本体采用哑光黑色工程塑料材质，调整材质的粗糙度、反射率参数，模拟环氧树脂塑封料的半哑光质感，避免过度反光造成的塑料质感失真；引脚部分采用镀锡金属材质，添加轻微的表面磨砂纹理与金属反射属性，还原贴片引脚出厂时的哑光金属质感，同时在引脚弯折处添加极细微的光影过渡，体现金属冲压成型的结构特征。渲染环节采用柔和的双光源布光方案，主光源从侧上方45度角投射，清晰呈现芯片本体的轮廓与引脚的立体弯折结构，辅助光源从另一侧补光，消除结构死角的死黑区域，背景选用低饱和度的渐变灰紫色背景，突出模型主体的同时避免背景干扰结构展示。建模过程中对芯片的分层结构做了隐性还原，塑封本体的厚度、引脚的厚度比例都完全匹配真实器件的尺寸，既保证了外观的高度还原，也可用于PCB布局的3D预览、焊接工艺模拟等场景，模型的每一处结构都经过尺寸校验，不存在结构干涉、比例失调的问题，能够直观展现TSSOP14封装芯片的完整外部形态与结构特征。
