TSSOP16封装贴片电子元器件三维建模

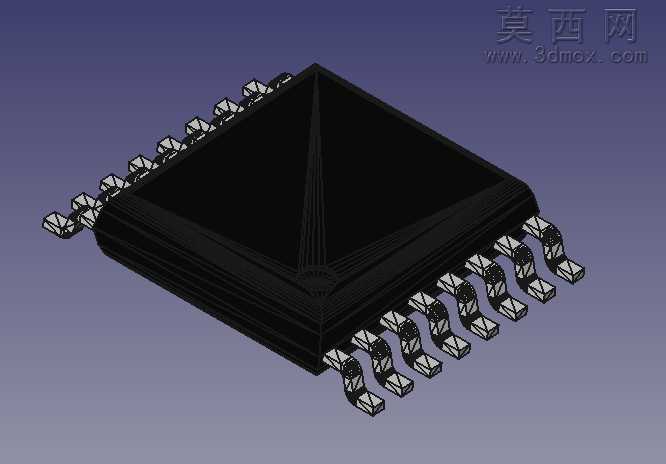

本作品为TSSOP16薄型小尺寸贴片封装集成电路的三维建模成果，建模过程严格遵循JEDEC标准中TSSOP-16封装的官方尺寸规范，对封装本体、引脚结构进行1:1比例还原，确保模型尺寸精度满足PCB布局、结构干涉校验等工程场景使用需求。建模阶段首先通过基准面绘制封装本体的截面轮廓，采用拉伸特征生成黑色塑封主体结构，针对塑封本体表面的细微脱模斜度、边角圆弧过渡特征，通过拔模、圆角特征进行精细化处理，还原真实塑封器件的外观细节。引脚部分作为建模核心，先绘制单个鸥翼型引脚的截面草图，通过扫描特征生成单引脚实体，严格还原引脚的弯折角度、焊盘端平面度、引脚间距参数，之后通过线性阵列特征完成两侧共16个引脚的均匀排布，对引脚与塑封本体结合处的过渡结构进行布尔合并处理，避免出现模型缝隙、破面等问题。材质渲染阶段，塑封本体赋予哑光黑色工程塑料材质，调整材质粗糙度、反光度参数还原环氧塑封料的真实质感，引脚部分赋予镀锡金属材质，添加轻微的表面磨砂纹理与金属反光效果，还原贴片引脚焊接后的真实外观表现。模型整体结构完整，所有特征均采用参数化建模方式搭建，可根据不同厂商的封装尺寸公差快速调整参数，适配不同型号的TSSOP16器件建模需求。模型完成后经过几何检查，无重叠面、自由边、非流形几何等错误，可直接导入各类机械结构仿真、PCB装配校验场景使用，能够精准还原该封装器件在实际装配中的空间占位，帮助设计人员提前排查器件与周边结构件、焊盘之间的干涉问题，提升电子产品结构设计的效率与准确性。
