10x10mm贴片式功率电感器三维结构

　　在消费类电子、工业控制板卡、车载电子模块的电源回路设计中，这类10x10mm规格的贴片电感器是DC-DC转换回路里的核心被动器件，主要承担储能、滤波、抑制电流尖峰的作用，相比传统插件电感，其贴片封装适配SMT全自动产线的回流焊工艺，能大幅降低板卡组装环节的人工插装成本，同时缩小电源模块的整体占用面积，适配高密度布板的设计需求。从结构设计逻辑来看，该电感器采用屏蔽式结构设计，外部的磁性塑封外壳将内部绕制的漆包线绕组完全包裹，相比非屏蔽功率电感，能大幅降低绕组工作时产生的漏磁，避免对板卡上相邻的高频信号线路、敏感器件造成电磁干扰，这一结构特性在射频前端模块、高精度信号采集板卡的电源设计中尤为关键，可有效减少电源回路的EMI辐射余量，降低整机电磁兼容测试的整改难度。

　　外形尺寸上，该器件本体长宽均控制在10mm，整体高度适配常规板卡的器件限高要求，底部的焊端采用标准SMD鸥翼式引脚设计，引脚共面度公差控制在0.1mm以内，可适配常规钢网厚度的锡膏印刷工艺，过回流焊时不会出现立碑、虚焊等工艺缺陷，安装时的焊盘尺寸可按照标准封装尺寸预留，器件本体与周边相邻器件的安全间距预留0.5mm以上即可满足焊接、检修的操作空间要求，不会出现器件干涉问题。

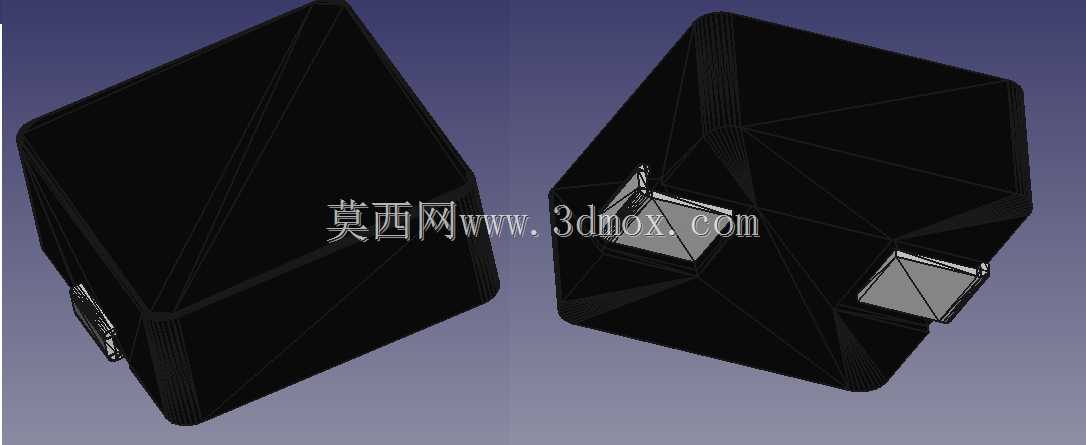

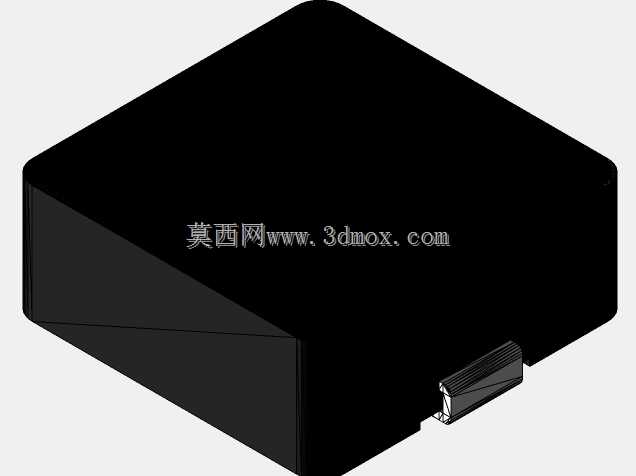

　　从建模细节来看，模型完整还原了电感器的外部屏蔽壳体结构、底部引脚的排布形态、壳体表面的脱模斜度与棱角细节，在进行板卡三维装配校验时，可直接导入该模型进行器件干涉检查，提前规避结构设计中板卡与外壳、散热片之间的装配冲突，也可用于电源模块的热仿真建模，通过还原器件的实际外形尺寸，更精准地模拟器件工作时的散热路径与周边热场分布。在实际选型应用中，这类10x10mm规格的屏蔽电感通常覆盖几微亨到几十微亨的感量范围，额定电流可满足数安培的负载需求，广泛应用于分布式电源架构的负载点供电回路、便携式设备的电源管理模块、车载影音系统的供电滤波回路中，其全封闭的磁路结构也能适应高振动的工业应用场景，不会因为长期振动出现绕组松动、感量偏移的问题。

　　建模过程中对器件的安装基准面做了精准对齐，底部焊端的平面与器件本体的坐标系基准完全重合，导入PCB设计软件或结构装配环境时不需要额外做基准调整，可直接匹配封装库的坐标原点，提升结构设计阶段的器件装配效率。同时模型还原了壳体表面的细微结构特征，在做产品外观渲染、装配爆炸图制作时，能更真实地还原板卡组装后的实际视觉效果，避免因为模型过度简化导致的渲染失真问题。对于结构工程师而言，这类标准化的贴片器件三维模型，可直接复用在不同项目的板卡器件库中，不需要每次项目都重复建模，能大幅缩短高密度板卡的结构校验周期，尤其是在紧凑型设备的结构设计中，精准的器件模型可帮助工程师在设计阶段就确认每一个器件的安装空间，避免后期打样后出现器件碰壳、装配干涉的问题，减少设计迭代次数，缩短产品的开发周期。在电源回路的设计验证中，精准的电感器模型也可辅助进行寄生参数的提取仿真，通过还原绕组的实际空间形态与磁屏蔽结构的尺寸，更准确地评估回路的寄生电容、寄生电感对电源纹波的影响，帮助电源工程师优化回路的补偿参数，提升电源模块的动态响应特性。
