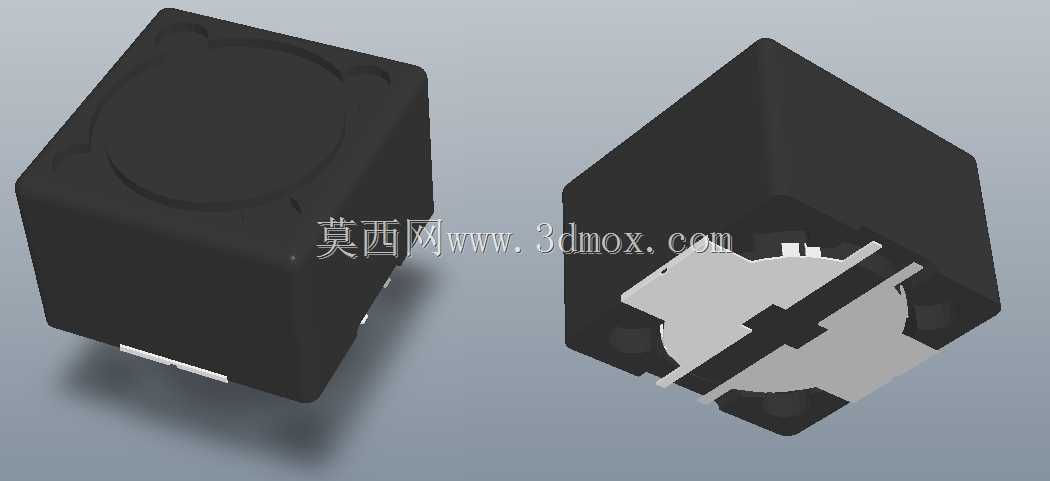

8x12x8mm贴片功率电感三维结构

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换回路里不可或缺的被动元件，本次呈现的8128mm规格电感，是板级电源设计中适配中小功率降压、升压回路的常用选型，尤其适合安装空间受限、对元件高度有明确限制的紧凑型PCB布局场景。从实际应用场景来看，这类电感常被用在便携设备主板、车载辅助电源模块、工业传感节点供电板、小型通讯终端的电源管理部分，承担储能、滤波、抑制电流尖峰的作用，在开关电源导通阶段存储磁能，关断阶段将能量释放给负载，以此维持输出电压的稳定，同时滤除回路中的高频纹波，避免纹波干扰后级敏感芯片的正常工作。

　　从设计思路层面拆解这款电感的结构，整体采用屏蔽式塑封结构，外部的黑色塑封壳体一方面承担磁屏蔽作用，减少电感工作时的漏磁对周边敏感器件的电磁干扰，另一方面也为内部磁芯与绕组提供物理防护，避免SMT回流焊过程中元件受外力出现绕组变形、磁芯碎裂的问题。底部的焊端设计采用大尺寸扁平焊盘，完全适配标准SMD回流焊工艺，焊盘的位置与尺寸严格对应行业通用的12*8mm封装焊盘规范，设计时预留了足够的焊锡爬锡空间，既能保证焊接后的机械强度，也能避免焊接过程中出现立碑、虚焊等工艺缺陷。内部绕组采用扁平铜线绕制，相比传统圆线绕组，扁平线的槽满率更高，相同体积下可以实现更低的直流电阻，有效降低电感工作时的铜损，提升电源转换效率，减少元件工作时的发热问题。

　　外形尺寸与安装边界是板级设计中选型的核心考量点，这款电感本体长度12mm、宽度8mm、安装后总高度8mm，属于同电感量规格下的薄型化设计，在布局时需要注意，元件本体投影区域内禁止布置顶层走线与过孔，焊盘外侧预留0.5mm以上的工艺间距，避免与周边元件产生干涉；高度方向上，若设备外壳与PCB板的间距小于9mm，需要提前核对元件与壳体的安全距离，避免组装时出现元件被压损的问题。另外在散热设计上，这类电感在通过额定电流时表面会有一定温升，布局时尽量避免将其紧贴热敏元件布置，可在电感下方PCB预留裸露的散热铜皮，通过焊盘将部分热量传导到PCB铜箔上，提升长期工作的可靠性。

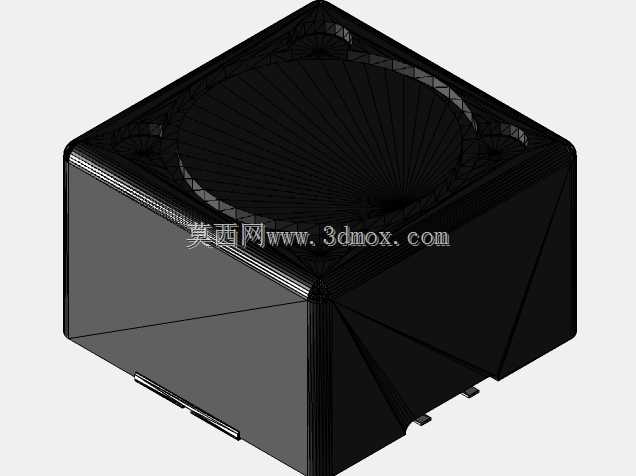

　　从功能特性来看，屏蔽式结构的设计让这款电感的漏磁仅为开磁路电感的15%左右，在高密度板卡布局时，不会因为漏磁导致周边的信号回路出现串扰，尤其适合数模混合电路板的电源部分使用，避免电源回路的电磁干扰耦合到模拟小信号回路中，影响采样精度或者信号传输质量。磁芯部分采用合金粉材质，具备良好的饱和电流特性，在电流瞬间突变的工况下，电感量不会出现急剧下跌，能够保证电源回路的动态响应能力，应对负载短时间过流的工况。在建模过程中，结构细节完全还原实际量产元件的特征，包括壳体表面的脱模斜度、焊端的镀层厚度、本体边角的圆角过渡，这些细节在做PCB板级装配干涉检查、整机结构堆叠验证时能够提供精准的参考，避免因为模型简化导致设计阶段出现干涉误判，减少后期打样整改的次数。

　　在实际选型匹配时，这款尺寸的电感通常覆盖1uH到100uH的常用电感量区间，额定电流从1A到6A不等，能够满足绝大多数5W到30W功率等级的板载电源需求，不管是Buck降压回路、Boost升压回路还是SEPIC拓扑的电源回路，都能找到对应参数的型号适配。建模时严格遵循JEDEC相关的表面贴装元件封装标准，所有安装尺寸、焊盘位置都和量产实物保持一致，导入PCB装配环境后可以直接用于干涉检查、结构堆叠验证，不需要二次调整尺寸。
