脂肪酸连续加氢化工生产装置三维结构模型

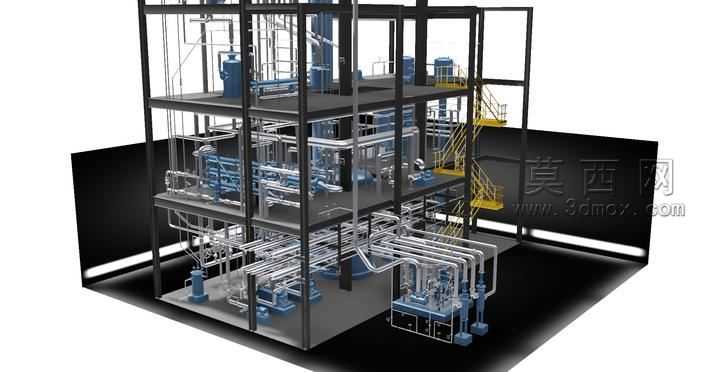

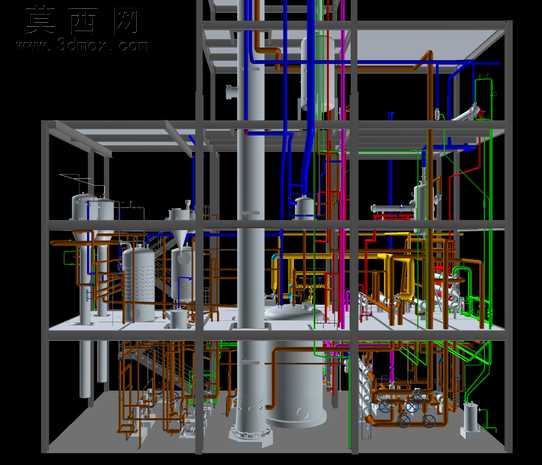

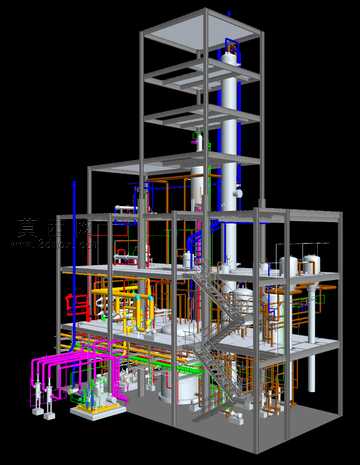

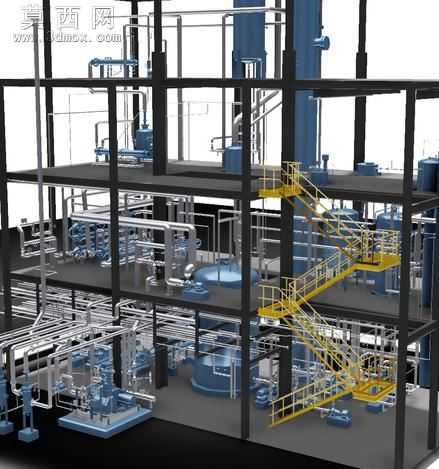

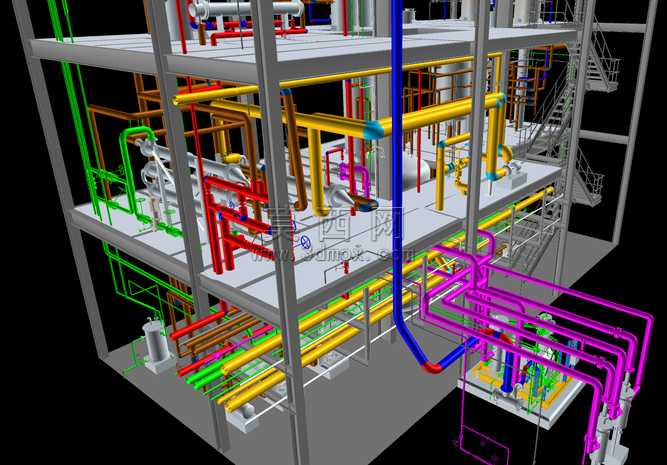

本模型为脂肪酸连续加氢生产工艺的成套化工装置三维建模成果，采用三维参数化建模方式完成全场景搭建，完整还原了工业级连续加氢生产装置的整体布局与细节构造。建模过程中首先依据化工装置设计规范搭建多层钢架支撑结构，采用标准型钢构件完成框架的参数化建模，精准还原每层操作平台的承重结构、护栏与预留设备安装位，保证框架结构的受力合理性与空间布局的实用性。设备建模部分覆盖加氢反应核心罐体、原料储罐、中间缓冲罐、气液分离罐等多类静设备，按照工业设备实际尺寸比例完成建模，还原了罐体的封头、支座、接管口、人孔等细节结构，同时对配套的泵类、换热器等动设备与换热设备进行精细化建模，保证设备外形与接口位置符合工艺配管要求。管线建模是本模型的核心部分，按照工艺物料流向完成不同介质管线的排布，区分原料输送管、氢气输送管、成品出料管、循环水管、排污管等不同功能管线，采用不同色彩的材质区分管线类型，还原了管线的弯头、三通、法兰、阀门等连接构件，清晰呈现管廊的分层排布逻辑，避免管线碰撞问题，还原真实化工装置的配管设计规范。材质渲染方面，钢架结构采用哑光碳钢材质，罐体设备采用不锈钢金属材质并添加轻微反光效果，不同功能管线分别赋予对应色彩的哑光塑料或金属材质，地面采用防滑操作平台材质，通过光影渲染突出装置的空间层次感，清晰展现各层设备与管线的相对位置关系。设计思路上以还原连续加氢工艺的生产流程逻辑为核心，按照原料预处理、加氢反应、产物分离的工艺顺序排布设备，保证物料流向顺畅，操作空间预留充足，既满足三维展示的直观性要求，也可作为化工装置配管设计、工艺教学的参考模型，完整呈现了化工生产装置从框架搭建、设备布置到管线排布的全流程设计逻辑，清晰展现了连续加氢装置的复杂结构与工艺布局特点。
